Λεπτομέρειες:
|
Πρότυπο όνομα: | LQ036Q1DA01 | Μέγεθος οθόνης: | 3,6 ίντσα |
---|---|---|---|
Ρύθμιση: | RGB κάθετο λωρίδα | Φωτεινότητα: | 280 cd/m ² (τύπος.) |
Περίληψη (χιλ.): | 82.8 × 69,7 (H×V×D) | Backlight: | 7S1P WLED, κανένας οδηγός |
Αριθμός εικονοκυττάρου: | 320 (RGB) ×240 (QVGA) 112PPI | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -20 ~ 70 λειτουργούντα Temp °C.: -10 ~ 60 °C |
Υψηλό φως: | Υψηλή επίδειξη φωτεινότητας LCD WLED,Οθόνη CCFL TFT LCD,Αιχμηρή TFT LCD επίδειξη SVGA |
Μέγεθος επιτροπής: | 3,6 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
320 (RGB) ×240, QVGA | RGB κάθετο λωρίδα | 0.076×0.227 χιλ. | 0.227×0.227 χιλ. [112PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
72.5×54.4 χιλ. | 77.0×59.0 χιλ. | 82.8×69.7 χιλ. | 3.3 (τύπος.) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 37.0g (τύπος.) | Σκληρό επίστρωμα (3H) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
3.5/1.4/0.04/-0.04mA (τύπος.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (τύπος.) (VSHA/VSHD/VDD/VEE) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | FPC | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
PC 1 | 51 καρφίτσες |
Ποσοστό πλαισίων: | 60Hz |
---|---|
Αντίστροφη ανίχνευση: | Ναι (U/D, L/R) |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
280 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 500:1 (τύπος.) (μεταδιδόμενος) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
80/80/80/50 (τύπος.) (CR≥5) | 6 η ώρα | 15/30 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
7351K | 262K (6-κομμάτι) | Χ: 0,300 Υ: 0,320 | |
1931 χρώμα Gamlt: | Αναλογία NTSC | sRGB κάλυψη | RGB κάλυψη πλίθας |
45% | 62% | 47% | |
Dci-P3 κάλυψη | Rec.2020 κάλυψη | Παρατηρήσεις | |
47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών | 1 σειρά | 7S1P | - | - | |
WLED ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
17/20mA (τύπος. /Max.) | 25.9/29.4V (τύπος. /Max.) | 440/588mW (τύπος. /Max.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός WLED | |||
- | Συμπεριλαμβανόμενος στη διεπαφή σημάτων επιτροπής | Αριθ. |

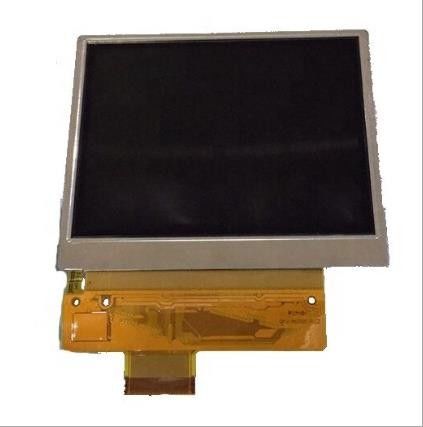

Επίδειξη υποστηρίξεων LQ036Q1DA01 320 (RGB) ×240 (QVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 72,5 ×54.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 82,8 ×69.7 (W) (Χ) χιλ., που βλέπει το μέγεθος περιοχής 77,0 ×59.0 (W) (Χ) χιλ., με το treament επιφάνειας του σκληρού επιστρώματος (3H), καθαρό βάρος 37.0g (τύπος.). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ036Q1DA01 μπορεί παρέχει 280 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 500:1 τη transimissive, το 80/80/80/50 (τύπος.) (CR≥5) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 15/30 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K, επίσης με την απόδοση της κλίμακας 45% χρώματος (NTSC). Αυτό το προϊόν υιοθέτησε 7S1P WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών, εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
