Λεπτομέρειες:
|
| Πρότυπο πάνελ: | LQ140M1JW32 | Απόφαση: | 1920 (RGB) ×1080, FHD, 157PPI |
|---|---|---|---|
| Μέγεθος πίνακα: | 14 ιντσών. | Φωτεινότητα: | 300 cd/m2 (Τύπος) |
| Γωνία θέασης: | 89/89/89/89 | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
| Διασύνδεση σήματος: | eDP (2 λωρίδες), eDP1.3, HBR1 (2.7G / λωρίδα), 30 πινές | Τύπος λαμπτήρα: | WLED, 15K ώρες, με LED Driver |
| Επισημαίνω: | Οθόνη CCFL TFT LCD,Αιχμηρή LCD επίδειξη SVGA |
||
Η σειρά LQ140 LQ140Z1JW01 LQ140M1JW32 LQ140M1JW31
| Βασικές πληροφορίες: | Φωτεινότητα | 300 cd/m2 (Τύπος) | Αντιδιαστολή | 1500: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | Συμμετρία | Ταχύτητα απόκρισης | 30 (τύπος) (Tr+Td) (μμ) | |
| Γωνία θέασης | 89/89/89/89 (μ.) | Τρόπος λειτουργίας | Συνήθως μαύρο, μεταδοτικό. | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Χρώμα υποστήριξης | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.20/1.35 (μέγιστο) | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | 71% | sRGB | 100% κάλυψη |
| Adobe RGB | 74% κάλυψη | DCI-P3 | 74% κάλυψη | |
| Περπατήστε.2020 | 53% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 1920 ((RGB) × 1080 [FHD] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,0537 × 0,1611 mm | Πιξέλες Πίτσα ((W × H) | 0.1611×0.1611 mm [157PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 309.312 ((W) × 173.998 ((H) mm | Γενικά Ντιμ. | 314.4 ((W) × 193.51 ((H) mm |
| Άνοιγμα κούτσουρου | - | Συνολικό βάθος | 2.7/5.15mm (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 16:9 | Στυλ σχήματος | Στενό (PCBA Bent, T≤3,0mm) | |
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (4 τεμάχια) σε κατώτερες σαλιγκάρες, δύο αυτιά προς τα πάνω | |||
| Άλλα στοιχεία: | Μάζα | 310g (μέγιστο.) | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 164/228mA (τύπος/μέγιστο.) | Τεχνολογία | 3.3V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | 0.54/0.75W (τύπος/μέγιστο.) | Διασύνδεση σήματος | Δύο λωρίδες (eDP), eDP1.3, HBR1 (2.7G/γραμμή) | |||
| Χαρακτηριστικά διεπαφής: | Θέση | Φυσικός τύπος | Συνδετήρας | |||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| I-PEX | 20765-030E-11 | 1 τεμάχιο | 0.5 mm | 30 πινάκια | ||
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | - | Τύπος λαμπτήρα | WLED | Θέση | Τύπος φωτισμού άκρων |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | - | Ζωή | 15K (τύπος) (ώρα) | |
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||
| Οδηγός φώτων πίσω: | Με LED Driver | |||||
| Ηλεκτρικός οδηγός: | ρεύμα εισόδου | 114/125mA (τύπος/μέγιστο.) | Τεχνολογία | 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | ||
| Κατανάλωση | 1.37/1.5W (τύπος/μέγιστο) | |||||

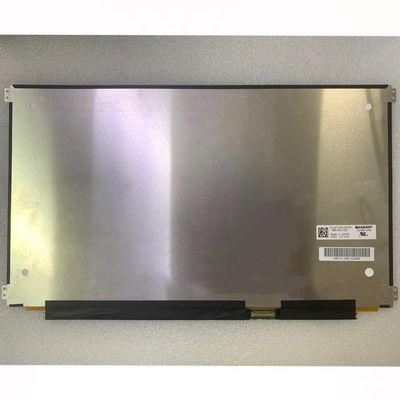

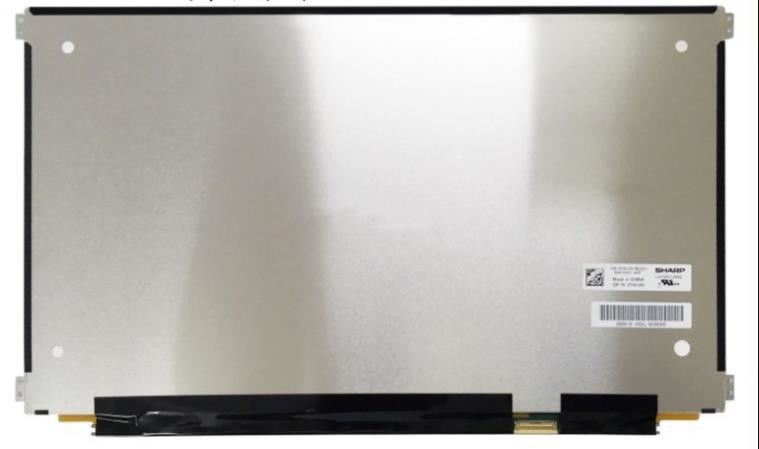

Το LQ140M1JW32 υποστηρίζει την προβολή1920 ((RGB) × 1080Η εικόνα της ταινίας είναι από την πλευρά της οθόνης, με αναλογία όψεως 16:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.51 ((H) × 5.15(D) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 310g (μέγιστο), σχήμα τύπου Slim (PCBA Bent, T≤3.0mm).LQ140M1JW32 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 15001 αναλογία αντίθεσης μετάδοσης, 89/89/89/89 (μίν.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία και χρόνος απόκρισης 30 (Typ.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο LQ140M1JW32 χρησιμοποιεί το eDP (2 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 συνδέσμους με τάση τροφοδοσίας 3.3V (τύπος).
