Λεπτομέρειες:
|
πρότυπο: | LM057QB1T10 | Διαγώνιο μέγεθος: | 5.7INCH |
---|---|---|---|
Φωτεινότητα: | 150 cd/m ² (τύπος.) | Σχήμα εικονοκυττάρου: | 320×240 [QVGA] 70PPI |
Περίληψη αμυδρή.: | 166 (Χ) ×109 (Β) ×7.5 (Δ) ΧΙΛ. | Πηγή φωτός: | WLED [1S6P], οδηγός W/O |
Τύπος διεπαφών: | Παράλληλα στοιχεία (4-κομμάτι) 12 καρφίτσες FPC | Περιβάλλον: | Λειτουργούσα θερμοκρασία: 0 ~ 50 °C Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
Υψηλό φως: | Υψηλή επίδειξη φωτεινότητας LCD WLED,Οθόνη CCFL TFT LCD,Αιχμηρή TFT LCD επίδειξη SVGA |
Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο επιτροπής | Τύπος επιτροπής | Αλλιώς |
---|---|---|---|---|
ΑΙΧΜΗΡΟΣ | LM057QB1T10 | FSTN-LCD, LCM | - | |
Περιβάλλον: | Κράτος RoHS | Λειτουργούντα Temp. | Temp αποθήκευσης. | Επίπεδο δόνησης |
0 ~ 50 °C | -25 ~ 60 °C | - |
Μέγεθος επιτροπής: | 5.7» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | Διαμόρφωση εικονοκυττάρου | Πίσσα εικονοκυττάρου (χιλ.) | Πίσσα σημείων (χιλ.) |
320×240 [QVGA] | Ορθογώνιο | 0.360×0.360 [70PPI] | 0.360×0.360 | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (χιλ.) | Bezel περιοχή (χιλ.) | Διάσταση περιλήψεων (χιλ.) | Βάθος περιλήψεων (χιλ.) |
115.17 (Χ) × 86,37 (Β) | 121.0 (Χ) × 91,6 (Β) | 166 (Χ) × 109 (Β) | 7.5 (μέγιστο) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Προσανατολισμός | Λόγος διάστασης | Ύφος μορφής |
Επίπεδο ορθογώνιο | Τύπος τοπίων | 4:3 (Χ: Β) | ||
Άλλη λεπτομέρεια: | Βάρος | Κάλυψη επιτροπής | Επεξεργασία | |
160g (τύπος.) | - | - |
Βασικές πληροφορίες: | Φωτεινότητα (cd/m ²) | Γωνία εξέτασης (L/R/U/D) | Χρόνος απόκρισης (κα) |
---|---|---|---|
150 (τύπος.) | 40/40/25/40 (τύπος.) (CR≥2) | 190/210 (τύπος.) (Tr/Td) | |
Καλύτερη άποψη επάνω | Τρόπος επίδειξης | Αναλογία αντίθεσης | |
- | STN, μαύρο/άσπρο (αρνητικός), μεταδιδόμενος | 6: 1 (τύπος.) (μεταδιδόμενος) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Χρώματα επίδειξης | Άσπρη συντεταγμένη |
- | Μονοχρωματικός | - |
Χαρακτηριστικά γνωρίσματα λαμπτήρων: | Τύπος | Θέση | Ποσότητα | Μορφή | Ζωή (ώρες) | Ανταλλαγή λαμπτήρων |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών | 1S6P | Παράλληλος | - | - | |
WLED ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
3.4/3.9V (τύπος. /Max.) | 120mA (τύπος.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Οδηγός Backlight | Τύπος | |||
- | Αριθ. | Συνδετήρας | ||||
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
JST | Bhr-03vs-1 | 4,0 χιλ. | 3 καρφίτσες | PC 1 | Ble-3pins-ANC |
Drive επιτροπής ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
---|---|---|---|---|---|---|
5.0V (τύπος.) | 1.2/1.8mA (τύπος. /Max.) | 46/70mW (τύπος. /Max.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Σήμα | Τύπος | |||
- | Παράλληλα στοιχεία (4-κομμάτι) | FPC | ||||
Λεπτομέρεια FPC: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
1,25 χιλ. | 12 καρφίτσες | PC 1 |

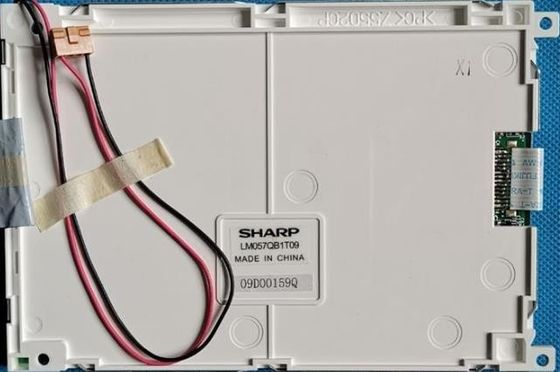

LM057 σειρά LM057QB1T10 LM057QB1T09
Επίδειξη υποστηρίξεων LM057QB1T10 320×240 (QVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο ορθογώνιο. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 115,17 ×86.37 (W) (Χ) χιλ., μέγεθος περιλήψεων 166 ×109 (W) (Χ) ×7.5 (D) χιλ., που βλέπει το μέγεθος περιοχής 121,0 ×91.6 (W) (Χ) χιλ., καθαρό βάρος 160g (τύπος.). Όπως ένα STN, μαύρο/άσπρο (αρνητικός), μεταδιδόμενο προϊόν LCM, LM057QB1T10 μπορεί παρέχει 150 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 6:1 τη transimissive, το 40/40/25/40 (τύπος.) (CR≥2) (L/R/U/D) γωνία εξέτασης, και χρόνος απόκρισης της 190/210 (τύπος.) κας (Tr/Td), παρουσιάζοντας κατά συνέπεια μια παλέτα των μονοχρωματικών χρωμάτων. Αυτό το προϊόν υιοθέτησε 1S6P WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών, εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
