Λεπτομέρειες:
|
| Πρότυπο πάνελ: | LM100SS1T52 | Εμπορικό σήμα επιτροπής: | Αιχμηρός |
|---|---|---|---|
| ΦΩΤΙΚΟΤΗΤΑ: | 70 cd/m ² (τύπος.) | ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 600, SVGA, 99PPI |
| Μέγεθος πίνακα: | 10.0ιντς | Bezel άνοιγμα: | 208.0(W) ×157.0(H) mm |
| περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 40 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C | Τύπος λαμπτήρων: | 1 PC CCFL, 10 χιλιάδες ώρες, χωρίς οδηγό. |
| Επισημαίνω: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
||
| Μέγεθος πίνακα: | 100,0 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 800 ((RGB) × 600, SVGA | Βόρεια λωρίδα RGB | 00,085 × 0,255 mm | 00,255 × 0,255 mm [99PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2030,98 × 152,98 χιλιοστά | 208.0 × 157,0 mm | 2360,8 × 172,5 mm | 6.5±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.0, 2-R1.5) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 340 g (τύπος) | - | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 70 cd/m2 (τύπος) | STN, συνήθως μαύρο, μεταδοτικό | 50(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 30/30/25/15 (τύπος) | - | 220/80 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 5616K | Χρώμα | Χ:0.330" Υ:0.339 |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 165mA (τύπος.) | 3.3V (τύπος) | 545mW (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Παράλληλα δεδομένα (8-bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-W31P-HF | 1 τεμάχιο | 1.25 mm | 31 πινάκια | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτεινής ακμής (πάνω πλευρά) | Καθαρός. | 1 τεμάχιο | 10 χλμ. | - | |
| Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 2.2/3.5ma (τύπος/μέγιστο.) | 600V (τύπος) | 1.32W (τύπος.) | ||||
| Τετάρτη | Συχνότητα λαμπτήρα | |||||
| 1150/1350V (μέγιστο) (Ta=+25/0°C) | 50/80Khz (μίν./μέγιστο) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός CCFL | |||
| - | Συνδετήρας | - Όχι, όχι. | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | BHR-03VS-1 | 1 τεμάχιο | 40,0 mm | 3 καρφίτσες | BLL-3PINS-LNH | |

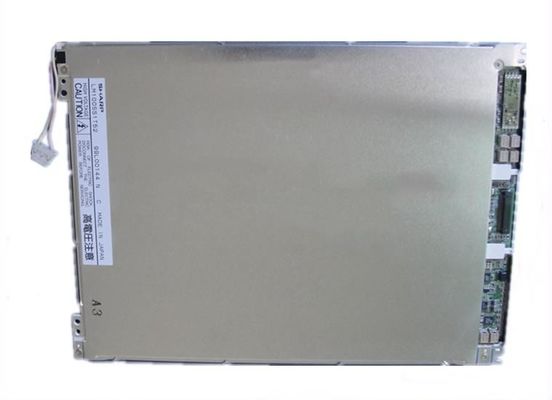

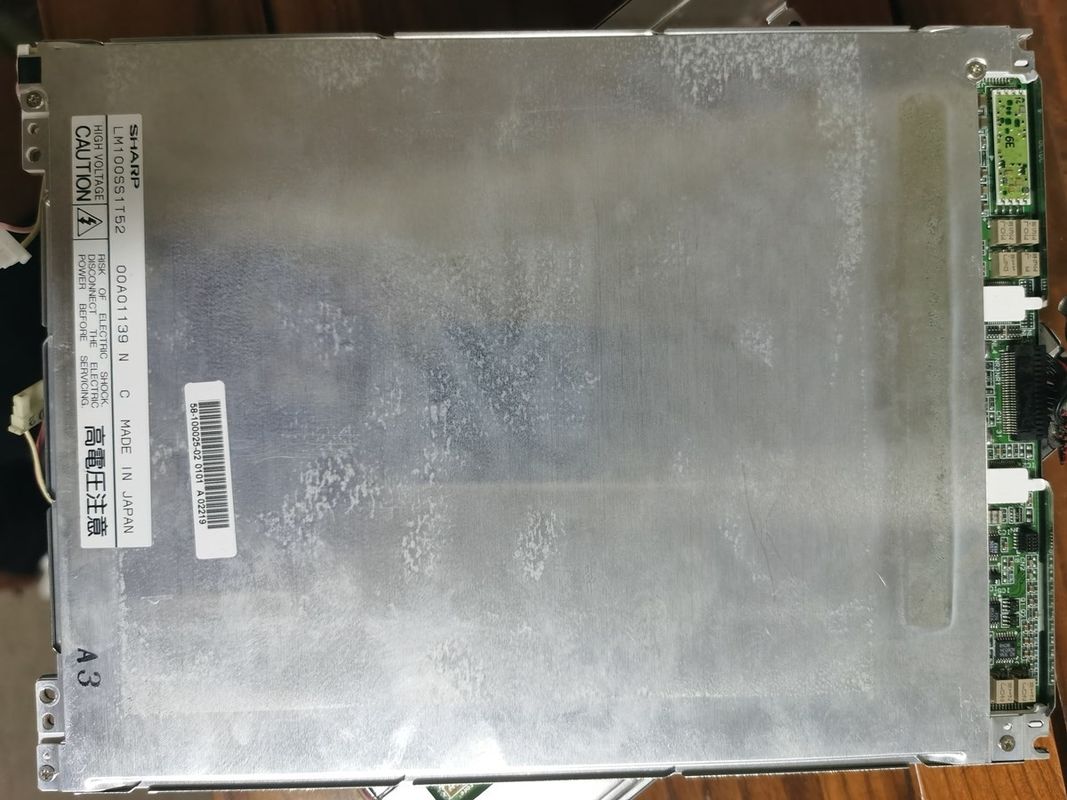

LM100SS1T52 υποστηρίζει την προβολή800 ((RGB) × 600Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (SVGA) με αναλογία όψεως 4:3 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 203.98 ((W) × 152.98 ((H) mm, μέγεθος περίγραμμα 236.8 ((W) × 172.5 ((H) × 6.8 ((D) mm, μέγεθος περιοχής προβολής 208.0 ((W) × 157.0 ((H) mm, καθαρό βάρος 340g (τύπος). Ως STN, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LM100SS1T52 μπορεί να παρέχει φωτεινότητα οθόνης 70 cd/m2 50:1 αναλογία αντίθεσης μετάδοσης, 30/30/25/15 (Τύπος.)(CR≥5) (L/R/U/D) γωνία θέασης και χρόνος απόκρισης 220/80 (Τύπος.)(Tr/Td) ms., παρουσιάζοντας έτσι μια παλέτα χρωμάτων.Αυτό το προϊόν υιοθέτησε 1 PC CCFL ως είναι σύστημα φώτων πίσω που τοποθετήθηκε ως Edge φωτισμού τύπου (Επάνω πλευρά) και έχουν ένα χρόνο ζωής εργασίας 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
