Λεπτομέρειες:
|
| Πρότυπο επιτροπής: | LM10V332 | Μέγεθος πίνακα: | 10.4inch |
|---|---|---|---|
| Απόφαση: | 640 ((RGB) × 480, VGA, 76PPI | Φωτεινότητα: | 160 cd/m ² (τύπος.) |
| Bezel άνοιγμα: | 215.4 ((W) × 162.4 ((H) mm | Τύπος λαμπτήρων: | 1 PC CCFL, 40 χιλιάδες ώρες, χωρίς οδηγό. |
| περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 40 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C | Γωνία θέασης: | 30/30/25/15 (Σύμφωνα με τον τύπο) |
| Επισημαίνω: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
||
| Μέγεθος πίνακα: | 10.4 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 640 ((RGB) × 480, VGA | Βόρεια λωρίδα RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 211.2 × 158,4 mm | 2150,4 × 162,4 mm | 246 × 193,6 mm | 8.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4(Γ: Χ) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (4-Φ3.5) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 450 g (τύπος) | - | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 160 cd/m2 (Τύπος) | STN, συνήθως μαύρο, μεταδοτικό | 50(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 30/30/25/15 (τύπος) | - | 220/80 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 9154K | Χρώμα | Χ:0.275" Υ:0.320 |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 90/135mA (τύπος/μέγιστο.) | 5.0V (τύπος.) | 450/680mW (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Παράλληλα δεδομένα (8-bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| HRS | DF9B-31P-1V | 1 τεμάχιο | 10,0 mm | 31 πινάκια | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτεινής ακμής (πάνω πλευρά) | Καθαρός. | 1 τεμάχιο | 40K ((Τύπος.) | - | |
| Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 5.5mA (τύπος.) | 520V (τύπος) | 2.86W (τύπος.) | ||||
| Τετάρτη | Συχνότητα λαμπτήρα | |||||
| 760/1300V (μέγιστο) (Ta=+25/0°C) | 40/70KHz (μίν./μέγιστο) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός CCFL | |||
| - | Συνδετήρας | - Όχι, όχι. | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | BHR-03VS-1 | 1 τεμάχιο | 40,0 mm | 3 καρφίτσες | BLL-3PINS-HNL | |

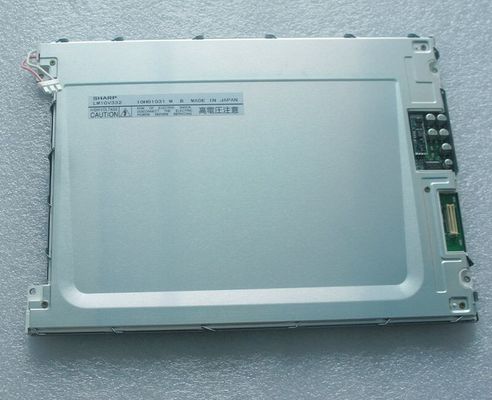

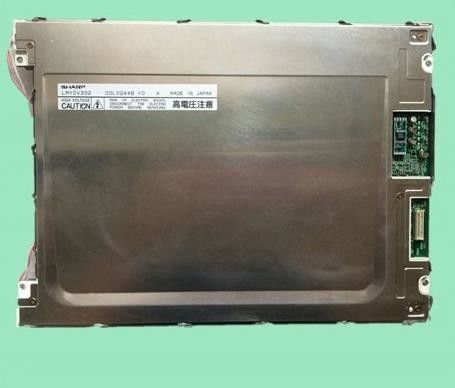

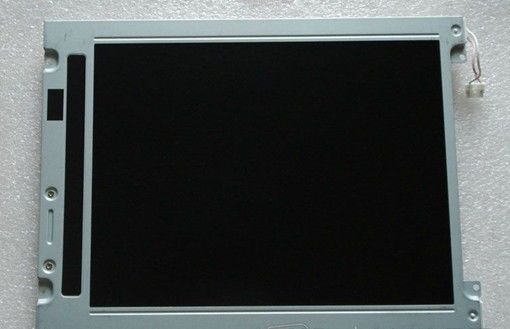

Το LM10V332 υποστηρίζει την οθόνη640 (RGB) × 480(VGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 246 ((W) × 193.6 ((H) mm,μέγεθος περιοχής παρατήρησης 215.4 ((W) × 162.4 ((H) mm, καθαρό βάρος 450g (τύπος). Ως STN, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LM10V332 μπορεί να παρέχει φωτεινότητα οθόνης 160 cd/m2 50:1 μεταδοτική αναλογία αντίθεσης,30/30/25/15 (τύπος) ((CR≥5) (L/R/U/D) γωνία θέασης, και χρόνος απόκρισης 220/80 (Typ.) ((Tr/Td) ms., παρουσιάζοντας έτσι μια παλέτα χρωμάτων.Αυτό το προϊόν υιοθέτησε 1 pcs CCFL ως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο (Επάνω πλευρά) και έχουν ένα χρόνο ζωής εργασίας 40K ώρεςΤο LM10V332 χρησιμοποιεί τα παράλληλα δεδομένα (8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 31 πινές συνδετήρα με τάση τροφοδοσίας ισχύος 5.0V (τύπος.).
