Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρός | Πρότυπο επιτροπής: | LM5Q32 |
|---|---|---|---|
| ΦΩΤΙΚΟΤΗΤΑ: | 120 cd/m ² (τύπος.) | Απόφαση: | 320 ((RGB) × 240, QVGA, 80PPI |
| Μέγεθος πίνακα: | 5.0» | Τύπος λαμπτήρων: | 1 PC CCFL, ώρες 15K, χωρίς οδηγό |
| Διεπαφή σημάτων: | Παράλληλα δεδομένα (8-bit), 20 καρφίτσες | περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 65 °C |
| Επισημαίνω: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
||
| Βασικές πληροφορίες: | Φωτεινότητα | 120 cd/m2 (Τύπος) | Αντιδιαστολή | 30(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 35/35/15/25 (τύπος) | Οπτική λειτουργία | STN, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 150/50 (τύπος) (Tr/Td) (μμ) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.290Βι:0.300 | Αριθμοί χρώματος | Χρώμα |
| Θερμοκρασία χρώματος | 8558K | Λευκή Ομοιότητα | - |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 320 ((RGB) × 240 [QVGA] | Σημείο ορόσημο | 0.105 × 0,315 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.315 × 0,315 mm (H × V) [80PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1000,8 × 75,6 mm (H × V) | Περιοχή Bezel | 1030,4 × 78,3 mm (H × V) |
| Σχεδιασμός Dim. | 134 × 113 mm (H × V) | Βαθμός του περιγράμματος | 10.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Άλλα χαρακτηριστικά: | Βάρος | 150 g (τύπος) | Επιφάνεια | - |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Χρόνος ζωής | 15 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 1 τεμάχιο | Θέση | Τύπος φωτεινής ακμής (πάνω πλευρά) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 720V (τύπος) | Τρέχουσα εισροή | 4.0±1mA | ||
| Συχνότητα | 30/80KHz (μίν./μέγιστο) | Τετάρτη | 1280/1600V (μέγιστο) (Ta=+25/0°C) | |||
| Κατανάλωση | 2.9W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | BHR-03VS-1 | 40,0 mm | 3 καρφίτσες | 1 τεμάχιο | BLL-3PINS-HNL | |
| Σύστημα σήματος: | Παράλληλα δεδομένα (8-bit) | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 5.0V (τύπος.) | Τρέχουσα εισροή | 3/5mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 310/400mW (τύπος/μέγιστο) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| FCI | SFR20R-1ST | 00,8 mm | 20 καρφίτσες | 1 τεμάχιο | ||

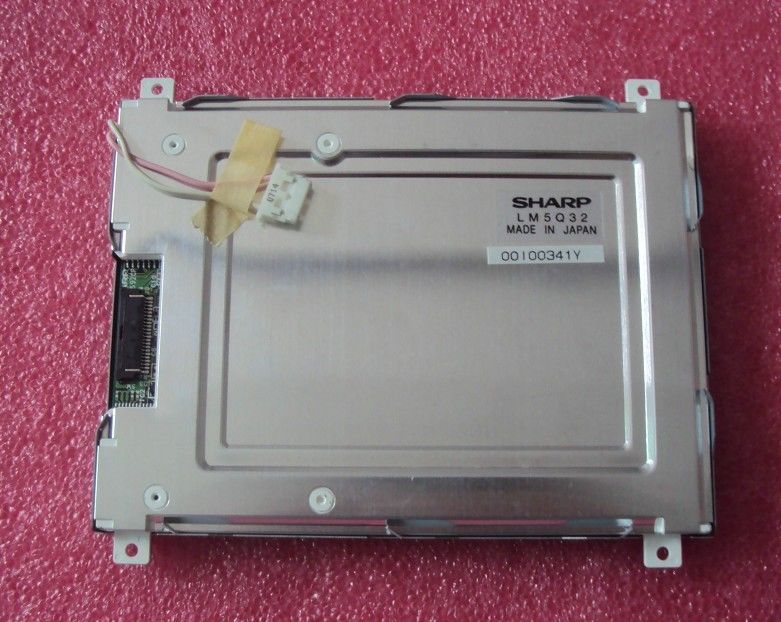

Η LM5Q32 υποστηρίζει την προβολή320 (RGB) × 240(QVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 100,8 ((W) × 75,6 ((H) mm, μέγεθος περίγραμμα 134 ((W) × 113 ((H) × 10.5 ((D) mm, μεγέθους περιοχής προβολής 103,4 ((W) × 78,3 ((H) mm, καθαρό βάρος 150g (τύπος). Ως ένα STN, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LM5Q32 μπορεί να παρέχει φωτεινότητα οθόνης 120 cd / m2:1 αναλογία αντίθεσης μετάδοσης, 35/35/15/25 (Τύπος.)(CR≥5) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα, και χρόνος απόκρισης 150/50 (Τύπος.)(Tr/Td) ms., παρουσιάζοντας έτσι μια παλέτα χρωμάτων.Αυτό το προϊόν υιοθέτησε 1 PC CCFL ως είναι σύστημα φώτων πίσω το οποίο τοποθετήθηκε ως τύπου φώτων Edge (Επάνω πλευρά) και έχουν διάρκεια ζωής 15K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
