Λεπτομέρειες:
|
Κατασκευαστής: | Αιχμηρός | Πρότυπο όνομα: | LM64183P |
---|---|---|---|
Σχήμα εικονοκυττάρου: | ορθογώνιο | τύπος επιτροπής: | FSTN-LCD, LCM |
Μέγεθος οθόνης: | 9.4» | Ψήφισμα: | 640×480, VGA, 84PPI |
Φωτεινότητα: | 70 cd/m ² (τύπος.) | Τύπος λαμπτήρων: | 1 PC CCFL, ώρες 10K, χωρίς οδηγό |
Διεπαφή σημάτων: | Παράλληλα στοιχεία (4-κομμάτι), συνδετήρας 15 καρφιτσών | Περιβάλλον: | Λειτουργούντα Temp.: 0 ~ 45 °C Temp αποθήκευσης.: -25 ~ 60 °C |
Υψηλό φως: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
Βασικές πληροφορίες: | Εμπορικό σήμα | Πρότυπο | Τύπος | Πρότυπο αλλιώς |
---|---|---|---|---|
ΑΙΧΜΗΡΟΣ | LM64183P | FSTN-LCD, LCM | - | |
Αξιοπιστία: | RoHS | Λειτουργούσα θερμοκρασία | Θερμοκρασία αποθήκευσης | Αντίσταση δόνησης |
0 ~ 45 °C | -25 ~ 60 °C | - |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
70 cd/m ² (τύπος.) | STN, μαύρο/άσπρο (αρνητικός), μεταδιδόμενος | 11:1 (τύπος.) (μεταδιδόμενος) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
20/25/25/15 (τύπος.) (CR>4) | - | 350/200 (τύπος.) (Tr+/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
- | Μονοχρωματικός | - |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών (κατώτατη πλευρά) | - | PC 1 | 10K (ελάχιστος) | - | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
5.0mA (τύπος.) | 360V (τύπος.) | 1.8W (τύπος.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
- | Συνδετήρας | Αριθ. | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
MITSUMI | M63M83-04 | PC 1 | 2,5 χιλ. | 4 καρφίτσες | Bll-4pins-LNNH |
Μέγεθος επιτροπής: | 9,4 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
640×480, VGA | Ορθογώνιο | 0.30×0.30 χιλ. | 0.30×0.30 χιλ. [84PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
191.97×143.97 χιλ. | 201.4×153.4 χιλ. | 260×174 χιλ. | 7.0 (μέγιστο) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 4:3 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Τοποθετώντας τρύπες προσώπου (4-Φ3.5) | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 340g (τύπος.) | - |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
24mA (τύπος.) | 5.0V (τύπος.) | 380/580mW (τύπος. /Max.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | Συνδετήρας | Παράλληλα στοιχεία (4-κομμάτι) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
molex | 53261-1510 | PC 1 | 1,25 χιλ. | 15 καρφίτσες |

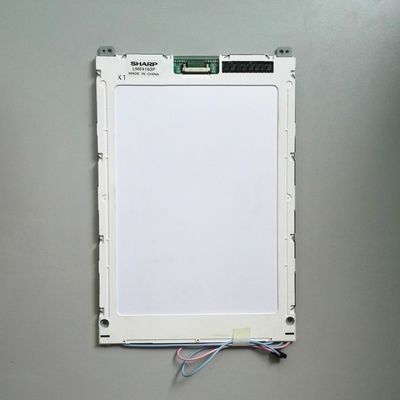

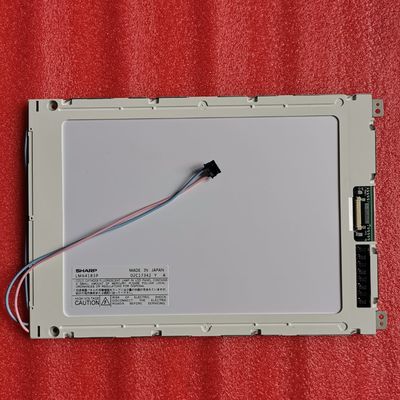

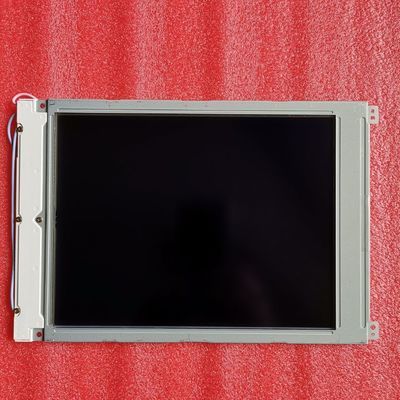

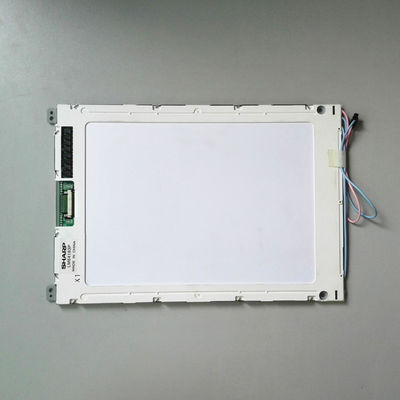

Επίδειξη υποστηρίξεων LM64183P 640×480 (VGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο ορθογώνιο. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 191,97 ×143.97 (W) (Χ) χιλ., μέγεθος περιλήψεων 260 ×174 (W) (Χ) χιλ., που βλέπει το μέγεθος περιοχής 201,4 ×153.4 (W) (Χ) χιλ., καθαρό βάρος 340g (τύπος.). Όπως ένα STN, μαύρο/άσπρο (αρνητικός), μεταδιδόμενο προϊόν LCM, LM64183P μπορεί παρέχει 70 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 11:1 τη transimissive, το 20/25/25/15 (τύπος.) (CR>4) (L/R/U/D) γωνία εξέτασης, και χρόνος απόκρισης της 350/200 (τύπος.) κας (Tr+/Td), παρουσιάζοντας κατά συνέπεια μια παλέτα των μονοχρωματικών χρωμάτων. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (κατώτατη πλευρά) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 10K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα. LM64183P χρησιμοποιεί τα παράλληλα στοιχεία (4-κομμάτι) δεδομένου ότι είναι σήμα εισάγοντας το σύστημα, το οποίο σύνδεσε από το συνδετήρα 15 καρφιτσών με την τάση παροχής ηλεκτρικού ρεύματος 5.0V (τύπος.).
