Λεπτομέρειες:
|
Κατασκευαστής: | Αιχμηρός | Πρότυπο όνομα: | LQ035Q1DH02 |
---|---|---|---|
Φωτεινότητα: | 400 (τύπος.) (cd/m ²) | Ρύθμιση: | RGB κάθετο λωρίδα |
Μέγεθος οθόνης: | 3,5 ίντσα | Backlight: | 7S1P WLED, κανένας οδηγός |
Ενεργός περιοχή (χιλ.): | 70.56 × 52,92 (H×V) | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -30 ~ 85 °C Λειτουργούντα Temp.: -10 ~ 70 °C |
Υψηλό φως: | Αιχμηρή TFT LCD οθόνη SVGA,Βιομηχανική LCD επιτροπή XGA,Επίδειξη LVDS TFT LCD |
Βασικές πληροφορίες: | Εμπορικό σήμα επιτροπής | ΑΙΧΜΗΡΟΣ | Πρότυπο επιτροπής | LQ035Q1DH02 |
---|---|---|---|---|
Διαγώνιο μέγεθος | 3.5» | Εφαρμογή | ||
Τύπος επιτροπής | α-Si tft-LCD, LCM | Πρότυπο αλλιώς | - | |
Αξιοπιστία: | Λειτουργούντα Temp. | -10 ~ 70 °C | Temp αποθήκευσης. | -30 ~ 85 °C |
Βασικές πληροφορίες: | Φωτεινότητα | 400 cd/m ² (τύπος.) | Αναλογία αντίθεσης | 300:1 (τύπος.) (μεταδιδόμενος) |
---|---|---|---|---|
Γωνία εξέτασης | 45/45/20/55 (τύπος.) (CR≥10) | Οπτικός τρόπος | TN, κανονικά άσπρος, μεταδιδόμενη | |
Κατεύθυνση εξέτασης | 6 η ώρα | Χρόνος απόκρισης | 30/30 (τύπος.) (Tr/Td) (κα) | |
Απόδοση χρώματος: | Χρωματικότητα | Wx: 0,310 Wy: 0,340 | Αριθμοί χρώματος | 262K (6-κομμάτι) |
Θερμοκρασία χρώματος | 6551K | Άσπρη ομοιομορφία | 1.25/1.43 (τύπος. /Max.) (9 σημεία) |
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | 320 (RGB) ×240 [QVGA] | Πίσσα σημείων | 0.0735×0.2205 χιλ. (H×V) |
---|---|---|---|---|
Διαμόρφωση | RGB κάθετο λωρίδα | Πίσσα εικονοκυττάρου | 0.2205×0.2205 χιλ. (H×V) [115PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης | 70.56×52.92 χιλ. (H×V) | Bezel περιοχή | 71.16×53.52 χιλ. (H×V) |
Περίληψη αμυδρή. | 76.9×63.9 χιλ. (H×V) | Βάθος περιλήψεων | 4.5±0.2 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Επίπεδο ορθογώνιο | Προσανατολισμός | Τύπος τοπίων |
Λόγος διάστασης | 4:3 (Χ: Β) | Ύφος μορφής | ||
Οθόνη αφής: | Σημεία αφής | 1 σημείο | TP σήμα | - |
TP ελεγκτής | Χωρίς ελεγκτή αφής | Οθόνη επαφής | 4-καλώδιο ανθεκτική αφή | |
Άλλα χαρακτηριστικά γνωρίσματα: | Βάρος | 43.0g (τύπος.) | Επιφάνεια | Αντιθαμπωτικό, σκληρό επίστρωμα (2H) |
Σύστημα σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ) + SPI | Τάση λογικής | - | |||
---|---|---|---|---|---|---|
Σήμα ηλεκτρικό: | Εισαγωγή τάσης | 1.8/3.3V (τύπος.) (VDDIO/VCI) | Τρέχουσα εισαγωγή | 0.003/8.0mA (τύπος.) (IVDDIO/IVCI) | ||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | FPC | Θέση | - | ||
Λεπτομέρεια FPC: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
0,3 χιλ. | 67 καρφίτσες | PC 1 |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Μορφή λαμπτήρων | 1 σειρά | Τύπος λαμπτήρων | WLED | Χρόνος ζωής | - |
---|---|---|---|---|---|---|
Αντικατάσταση | - | Ποσό | 7S1P | Θέση | Τύπος φωτός ακρών | |
Λαμπτήρας ηλεκτρικός: | Εισαγωγή τάσης | 22.4/24.5V (τύπος. /Max.) | Τρέχουσα εισαγωγή | 24mA (τύπος.) | ||
Κατανάλωση | 538mW (τύπος.) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συμπεριλαμβανόμενος στη διεπαφή σημάτων επιτροπής | Θέση | - | Οδηγός λαμπτήρων | Αριθ. |

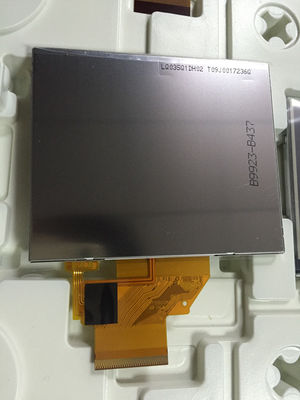

Επίδειξη υποστηρίξεων LQ035Q1DH02 320 (RGB) ×240 (QVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 70,56 ×52.92 (W) (Χ) χιλ., μέγεθος περιλήψεων 76,9 ×63.9 (W) (Χ) ×4.7 (D) χιλ., που βλέπει το μέγεθος περιοχής 71,16 ×53.52 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, σκληρού επιστρώματος (2H), καθαρό βάρος 43.0g (τύπος.). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ035Q1DH02 μπορεί παρέχει 400 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 300:1 τη transimissive, το 45/45/20/55 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 30/30 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K, επίσης με την απόδοση της κλίμακας 48% χρώματος (NTSC). Αυτό το προϊόν υιοθέτησε 7S1P WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε δεδομένου ότι ο τύπος φωτός ακρών, εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
