Λεπτομέρειες:
|

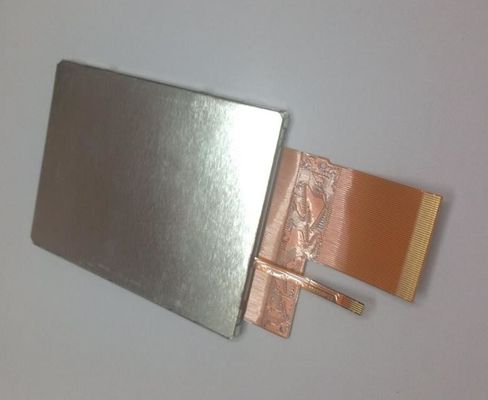

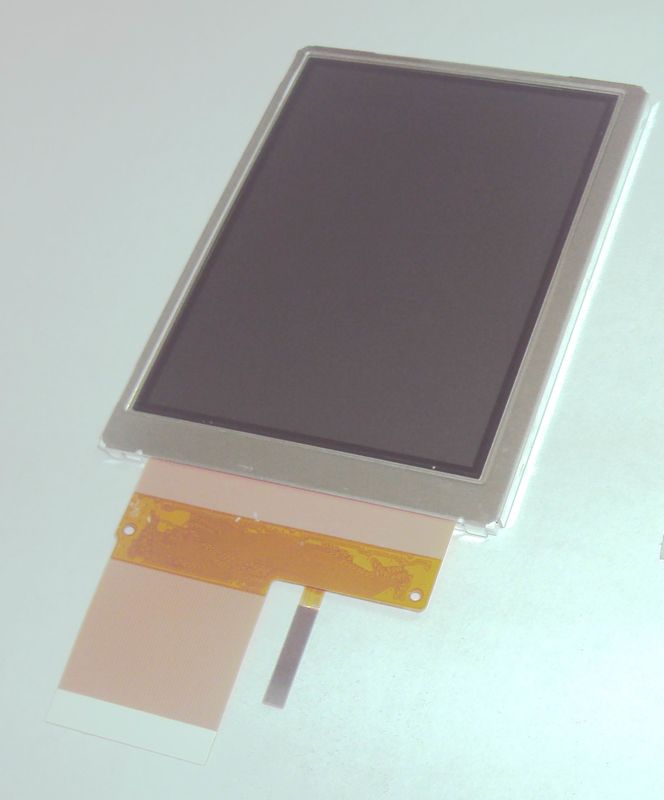

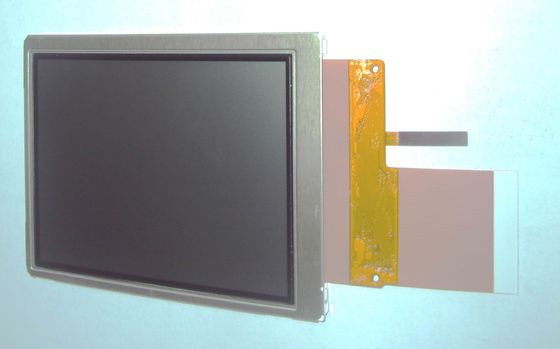

Κατασκευαστής: | Αιχμηρός | Πρότυπο όνομα: | LQ035Q7DB03F |
---|---|---|---|
Φωτεινότητα: | 55cd/m ² | Μέγεθος οθόνης: | 3,5 ίντσα |
Τύπος σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), 50 καρφίτσες FPC | Αριθμός εικονοκυττάρου: | 240 (RGB) ×320 (QVGA) 113PPI |
Backlight: | WLED, ώρες 10K, κανένας οδηγός | Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -25 ~ 70 °C Λειτουργούντα Temp.: -10 ~ 60 °C |
Υψηλό φως: | 240×320RGB Αιχμηρή οθόνη TFT LCD,55cd/m2 αιχμηρή οθόνη TFT LCD,LQ035Q7DB03F |
LQ035 σειρά LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
Βασικές πληροφορίες: | Φωτεινότητα (cd/m ²) | Γωνία εξέτασης (L/R/U/D) | Χρόνος απόκρισης (κα) |
---|---|---|---|
55 (τύπος.) | 40/40/40/50 (τύπος.) (CR≥2) | 30/50 (τύπος.) (Tr/Td) | |
Καλύτερη άποψη επάνω | Τρόπος επίδειξης | Αναλογία αντίθεσης | |
6 η ώρα | TN, κανονικά λευκιά, Transflective | 85: 1 (τύπος.) (μεταδιδόμενο) 15:1 (τύπος.) (αντανακλαστικός) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Χρώματα επίδειξης | Άσπρη συντεταγμένη |
6066K | 262K (6-κομμάτι) | Χ: 0,320 Υ: 0,340 | |
Απόδοση: | τρισδιάστατη τεχνολογία | Διαφάνεια φωτός του ήλιου | Συντελεστής ανάκλασης |
- | Φως του ήλιου αναγνώσιμο | 8/13% (ελάχιστος/τύπος.) |
Μέγεθος επιτροπής: | 3.5» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | Διαμόρφωση εικονοκυττάρου | Πίσσα εικονοκυττάρου (χιλ.) | Πίσσα σημείων (χιλ.) |
240 (RGB) ×320 [QVGA] | RGB κάθετο λωρίδα | 0.2235×0.2235 [113PPI] | 0.0745×0.2235 | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (χιλ.) | Bezel περιοχή (χιλ.) | Διάσταση περιλήψεων (χιλ.) | Βάθος περιλήψεων (χιλ.) |
53.64 (Χ) × 71,52 (Β) | 57.4 (Χ) × 75,2 (Β) | 65 (Χ) × 85 (Β) | 3.4±0.3 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Προσανατολισμός | Λόγος διάστασης | Ύφος μορφής |
Επίπεδο ορθογώνιο | Τύπος πορτρέτου | 3:4 (Χ: Β) | ||
Άλλη λεπτομέρεια: | Βάρος | Κάλυψη επιτροπής | Επεξεργασία | |
40.0g (τύπος.) | - | Σκληρό επίστρωμα (3H) |
Χαρακτηριστικά γνωρίσματα λαμπτήρων: | Τύπος | Θέση | Ποσότητα | Μορφή | Ζωή (ώρες) | Ανταλλαγή λαμπτήρων |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών | - | - | 10K (τύπος.) | - | |
WLED ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
21.6V (τύπος.), 24V (μέγιστο) | 15/20mA (τύπος. /Max.) | 324mW (τύπος.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Οδηγός Backlight | Τύπος | |||
- | Αριθ. | FPC | ||||
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
0,5 χιλ. | 5 καρφίτσες | PC 1 | Ble-5pins-ANNCN |
Drive επιτροπής ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
---|---|---|---|---|---|---|
5.0/3.3/15.0/-10.0V (τύπος.) (VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.05/-0.05mA (τύπος.) (ISHA/ISHD/IDD/IEE) | - | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Σήμα | Τύπος | |||
- | Παράλληλος RGB (1 CH, 6 μπιτ) | FPC | ||||
Λεπτομέρεια FPC: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
0,5 χιλ. | 50 καρφίτσες | PC 1 |
Επίδειξη υποστηρίξεων LQ035Q7DB03F 240 (RGB) ×320 (QVGA) με το λόγο διάστασης στις 3:4 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 53,64 ×71.52 (W) (Χ) χιλ., μέγεθος περιλήψεων 65 ×85 (W) (Χ) ×3.7 (D) χιλ., που βλέπει το μέγεθος περιοχής 57,4 ×75.2 (W) (Χ) χιλ., με το treament επιφάνειας του σκληρού επιστρώματος (3H), καθαρό βάρος 40.0g (τύπος.). Όπως μια TN, κανονικά άσπρος, προϊόν Transflective LCM, LQ035Q7DB03F μπορεί παρέχει 55 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 85:1 τη transimissive, αναλογία αντίθεσης 15:1 (τύπος.) αντανακλαστική, το 40/40/40/50 (τύπος.) (CR≥2) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 30/50 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 10K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
