Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρός | Πρότυπο επιτροπής: | LQ035Q7DB05 |
|---|---|---|---|
| Απόφαση: | 240×320RGB | Μέγεθος πίνακα: | 3.5inch |
| Φωτεινότητα: | 160 cd/m ² (τύπος.) | Διεπαφή σημάτων: | Παράλληλο RGB (1 χλμ, 6 bit), 50 πιν FPC |
| Τύπος λαμπτήρων: | 6S1P WLED, 10K ώρες, χωρίς οδηγό | περιβάλλον: | Θερμοκρασία λειτουργίας: -10 ~ 60 °C · Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |
| Επισημαίνω: | Οθόνη 240×320RGB Tft LCD,οθόνη 160nits Tft LCD,Αιχμηρές επιτροπές επίδειξης LCM LCD |
||
Η σειρά LQ035Q7DH02 LQ035Q7DH01
| Χαρακτηριστικά pixel: | Φόρμα pixel | 240 ((RGB) × 320 [QVGA] | Σημείο ορόσημο | 00,0745 × 0,2235 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.2235 × 0,2235 mm (H × V) [113PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 530,64 × 71,52 mm (H × V) | Περιοχή Bezel | 57.4 × 75,2 mm (H × V) |
| Σχεδιασμός Dim. | 65 × 85 mm (H × V) | Βαθμός του περιγράμματος | 30,4 ± 0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος πορτρέτου |
| Αναλογία όψεων | 3Δελτίο ΕΚ 6-19 | Στυλ σχήματος | ||
| Άλλα χαρακτηριστικά: | Βάρος | 40.0g (τύπος.) | Επιφάνεια | Σκληρή επικάλυψη (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα | 160 cd/m2 (Τύπος) | Αντιδιαστολή | 851 (Τύπος) (Διαβιβάσιμο) 15:1 (Τύπος) (Ανακλαστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 40/40/40/50 (τύπος) | Οπτική λειτουργία | ΤΝ, συνήθως λευκό, διαφλαστικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 30/50 (τύπος) (Tr/Td) (μ) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.300Βι:0.320 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 7351K | Λευκή Ομοιότητα | - | |
| Απόδοση οθόνης: | Εξωτερική ορατότητα | Διαβάσιμα από το φως του ήλιου | Διαβίβαση | - |
| 3D τύπος | - | Αντανάκλαση | 8/13% (μίν./τύπος) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 1 χορδή | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 10K (τύπος) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 6S1P | Θέση | Τύπος φωτισμού άκρων | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 19.2/21.0V (τύπος/μέγιστο.) | Τρέχουσα εισροή | 20mA (τύπος.) | ||
| Κατανάλωση | 384mW (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| 0.5 mm | 5 καρφίτσες | 1 τεμάχιο | BLE-5PINS-ANNCN | |||
| Σύστημα σήματος: | Παράλληλα RGB (1 ch, 6-bit) | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 5.0/3.3/15.0/-10.0V (τύπος) ((VSHA/VSHD/VDD/VEE) | Τρέχουσα εισροή | 3.0/2.0/0.05/-0.05mA (τύπος) ((ISHA/ISHD/IDD/IEE) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | Θέση | - | ||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| 0.5 mm | 50 καρφίτσες | 1 τεμάχιο | ||||

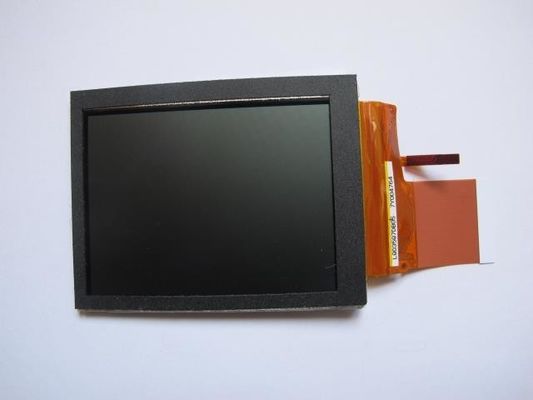

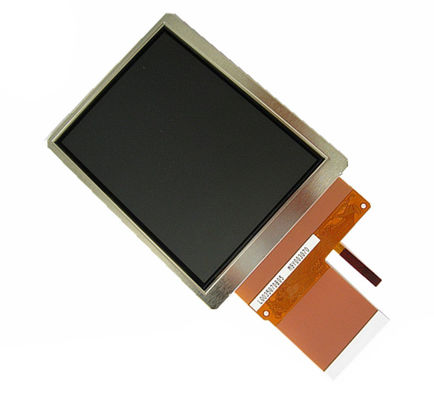

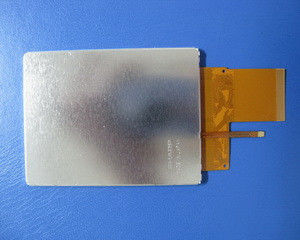

LQ035Q7DB05 υποστηρίζει την προβολή240 (RGB) × 320Η συσκευή είναι κατασκευασμένη από ένα τεχνητό μηχανικό, το QVGA, με αναλογία όψεως 3:4 (W:H), των οποίων τα pixels είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 53,64 ((W) × 71,52 ((H) mm, μέγεθος περίγραμμα 65 ((W) × 85 ((H) × 3.7(D) mm, μεγέθους περιοχής προβολής 57,4 mm × 75,2 mm, με επιφανειακή επεξεργασία από σκληρή επίστρωση (3H), καθαρό βάρος 40,0 g (τύπος).Το LQ035Q7DB05 μπορεί να παρέχει φωτεινότητα οθόνης 160 cd/m21:1 αναλογία μεταδοτικής αντίθεσης, 15:1 (τύπος) αναλογία αντανακλαστικής αντίθεσης, 40/40/40/50 (τύπος) (CR≥2) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30/50 (τύπος).) ((Tr/Td) msΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.Αυτό το προϊόν υιοθέτησε 6S1P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν μια διάρκεια ζωής εργασίας 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
