Λεπτομέρειες:
|
| Κατασκευαστής: | Αιχμηρός | Όνομα μοντέλου: | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. |
|---|---|---|---|
| Φωτεινότητα: | 130 cd/m ² (τύπος.) | Μέγεθος οθόνης: | 3,5 ίντσα |
| Τύπος σημάτων: | Παράλληλο RGB (1 χλμ, 6 bit), 50 πιν FPC | Πίσω φωτισμός: | 6S1P WLED, 10 χλμ. ώρες, χωρίς οδηγό |
| Αριθμός εικονοκυττάρου: | 240 ((RGB) × 320 (QVGA) 113PPI | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -25 ~ 70 °C Θερμοκρασία λειτουργίας: -10 ~ 60 °C |
| Επισημαίνω: | 240×320RGB αιχμηρή επιτροπή TFT LCD,130nits αιχμηρή επιτροπή TFT LCD,3.5» βιομηχανική LCD επιτροπή LCM |
||
Η σειρά LQ035Q7DH02 LQ035Q7DH01
| Μέγεθος πίνακα: | 3.5 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 240 (RGB) × 320, QVGA | Βόρεια λωρίδα RGB | 00,0745 × 0,2235 mm | 0.2235 × 0,2235 mm [113PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 530,64 × 71,52 mm | 570,4 × 75,2 mm | 65 × 85 mm | 4.5±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 34 (Γ: Χ) | Τύπος πορτρέτου | ||
| Εικονική οθόνη: | Σημεία επαφής | Ελεγκτής TP | Τύπος σήματος | Τεχνολογία αφής |
| 1 βαθμός | Χωρίς χειριστήριο αφής | - | 4 καλώδια αντίσταση επαφής | |
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 50.0g (τύπος.) | Σκληρή επικάλυψη (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 130 cd/m2 (Τύπος) | ΤΝ, συνήθως λευκό, διαφλαστικό | 851 (Τύπος) (Διαβιβάσιμο) 8:1 (Τύπος) (Ανακλαστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 40/40/40/50 (τύπος) | Στις έξι. | 30/50 (τύπος) (Tr/Td) (μ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 7351K | 262K (6-bit) | Χ:0.300" Υ:0.320 | |
| Απόδοση: | 3D τύπος | Εξωτερική ορατότητα | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | 7/11% (μίν./τύπος) |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 3.0/2.0/0.05/-0.05mA (τύπος) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (τύπος) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Επενδύσεις σε ηλεκτρική ενέργεια | Παράλληλα RGB (1 ch, 6-bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.5 mm | 50 καρφίτσες | ||||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 1 χορδή | 6S1P | 10K ((Τύπος.) | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 15/20mA (τύπος/μέγιστο) | 21.6/24V (τύπος/μέγιστο.) | 324mW (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Επενδύσεις σε ηλεκτρική ενέργεια | - Όχι, όχι. | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.5 mm | 5 καρφίτσες | BLE-5PINS-ANNCN | |||

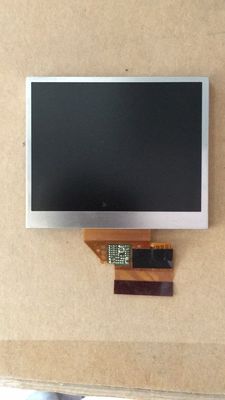

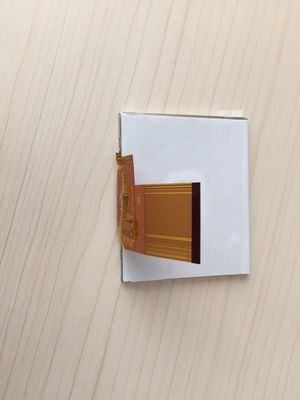

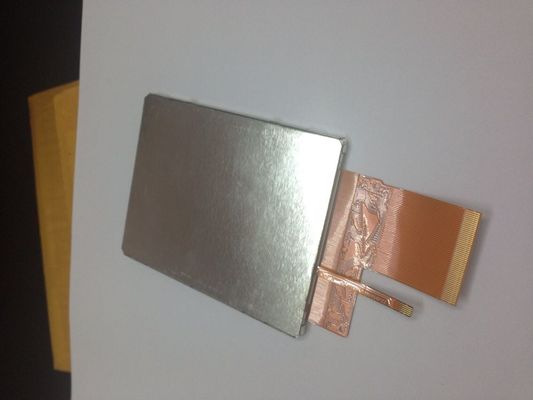

LQ035Q7DB06 υποστηρίζει την προβολή240 (RGB) × 320Η συσκευή είναι κατασκευασμένη από ένα τεχνητό μηχανικό, το QVGA, με αναλογία όψεως 3:4 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.8 (Δ) mm, μεγέθους περιοχής προβολής 57,4 mm × 75,2 mm, με επιφανειακή επεξεργασία από σκληρή επικάλυψη (3H), καθαρό βάρος 50,0 g (τύπος).Το LQ035Q7DB06 μπορεί να παρέχει φωτεινότητα 130 cd/m2 851 αναλογία μεταδοτικής αντίθεσης, 8:1 (τύπος) αναλογία αντανακλαστικής αντίθεσης, 40/40/40/50 (τύπος) (CR≥2) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30/50 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.Αυτό το προϊόν υιοθέτησε 6S1P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν μια διάρκεια ζωής εργασίας 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
