Λεπτομέρειες:
|
| Μέγεθος πίνακα: | 30,8 ίντσες. | Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ |
|---|---|---|---|
| Εμπορικό σήμα επιτροπής: | Αιχμηρό | Φωτεινότητα: | 90cd/m2 |
| Τύπος λαμπτήρα: | 9S1P WLED, 10K ώρες, χωρίς οδηγό | Διασύνδεση σήματος: | Παράλληλο RGB (1 χλμ, 6 bit), 61 πιν FPC |
| ΕΠΙΤΡΟΠΗ: | 240 ((RGB) × 320, QVGA, 105PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Επιτροπή αφής WLED LVDS TFT |
||

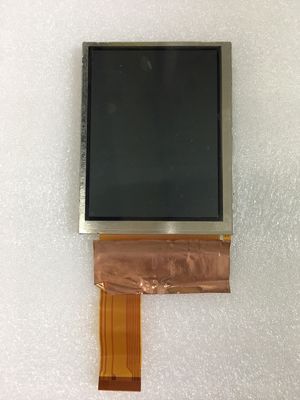

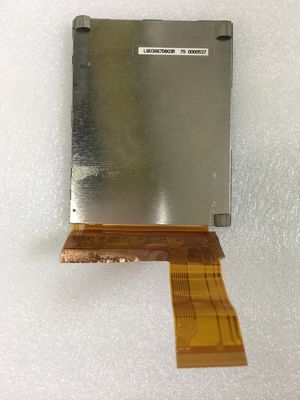

Η σειρά LQ038 LQ038Q7DB03R
| Μέγεθος οθόνης: | 3.8" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 240 (RGB) × 320, QVGA | Βόρεια λωρίδα RGB | 00,080×0,240 mm | 0.240×0.240 mm [105PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 570,6 × 76,8 mm | 61.2×80,4 mm | 69 × 88,6 mm | 30,4±0,25 mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 3:4 | Τύπος πορτρέτου | ||
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 42.0g (τύπος.) | - | Σκληρή επικάλυψη (3H) | ||
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 10K ((Τύπος.) | 9S1P | 1 χορδή | - | |
| WLED Ηλεκτρική: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 32.4/36.0V (τύπος/μέγιστο.) | 15/20mA (τύπος/μέγιστο) | 486/720mW (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| - Όχι, όχι. | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | - | ||||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 90 cd/m2 (Τύπος) | ΤΝ, συνήθως λευκό, διαφλαστικό | 751 (Τύπος) (Διαβιβάσιμο) 8:1 (Τύπος) (Ανακλαστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Στις έξι. | 40/40/40/40 (τύπος) | 30/50 (τύπος) (Tr/Td) (μ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 7203K | 262K (6-bit) | Χ:0.300" Υ:0.330 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 18% | 24% | 18% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.17/1.33 (τύπος/μέγιστο) | ||
| Απόδοση: | Τεχνολογία 3D | Εξωτερική ορατότητα | Αντανάκλαση |
| - | Διαβάσιμα από το φως του ήλιου | 7.0/11% (Τοπικός όγκος) | |
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-15.0V (τύπος) ((VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (τύπος) ((ISHA/ISHD/IDD/IEE) | 33/66mW (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Παράλληλα RGB (1 ch, 6-bit) | Επενδύσεις σε ηλεκτρική ενέργεια | - | ||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| 1 τεμάχιο | 61 καρφίτσες | |||||
Το LQ038Q7DB03R υποστηρίζει την προβολή240 (RGB) × 320(QVGA) με αναλογία όψεως 3:4 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 57,6 ((W) × 76,8 ((H) mm, μέγεθος περίγραμμα 69 ((W) × 88,6 ((H) mm,μέγεθος περιοχής παρατήρησης 61.2 ((W) × 80.4 ((H) mm, με επεξεργασία επιφάνειας από σκληρή επίστρωση (3H), καθαρό βάρος 42,0g (τύπος). Ως προϊόν TN, κανονικά λευκό, διαφλεκτικό LCM, το LQ038Q7DB03R μπορεί να παρέχει φωτεινότητα οθόνης 90 cd/m2 75:1 αναλογία αντίθεσης μετάδοσης, 8:1 (τύπος.) αναλογία αντανάκλασης αντίθεσης, 40/40/40/40 (τύπος.) ((CR≥2) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα, και χρόνος απόκρισης 30/50 (τύπος.) ((Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 18% (NTSC).Αυτό το προϊόν υιοθέτησε 9S1P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν μια διάρκεια ζωής εργασίας 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
