Λεπτομέρειες:
|
| Σχήμα: | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. | Διαγώνιο μέγεθος: | 4,0 ίντσα |
|---|---|---|---|
| ΕΜΑΡΚΑ: | Αιχμηρό | Φόρμα pixel: | 480×800RGB |
| Πηγή φωτός: | WLED, W/O Οδηγός | Τύπος διεπαφής: | Παράλληλο RGB (1 ch, 8-bit) + SPI 51 πιν FPC |
| Φωτεινότητα: | 320 cd/m ² (τύπος.) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Επιτροπή αφής WLED LVDS TFT |
||

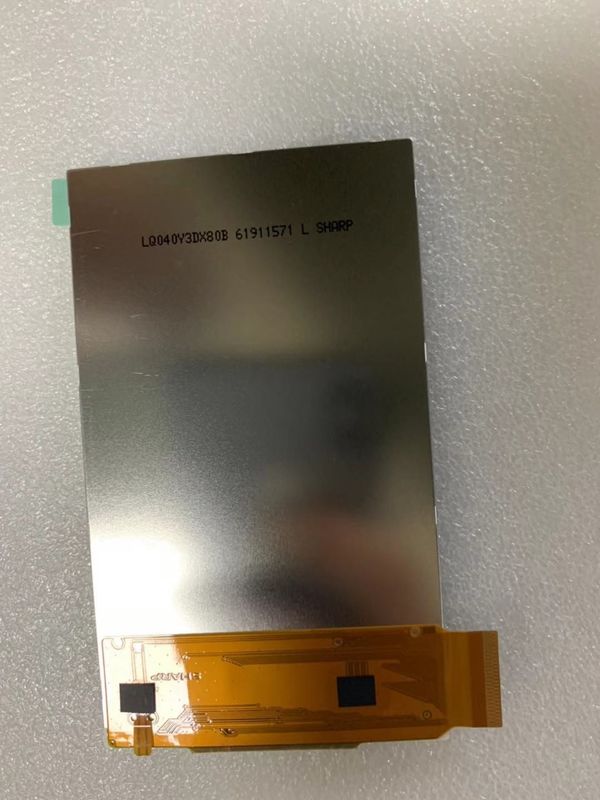

Η σειρά LQ040 LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| Βασικές πληροφορίες: | Ετικέτα πάνελ | ΣΑΡΠ | Πρότυπο πάνελ | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 4.0" | Εφαρμογή | ||
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | - | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | -20 ~ 70 °C | Θερμοκρασία αποθήκευσης. | -30 ~ 80 °C |
| Πολιτεία RoHS | Κατηγορία δονήσεων | - |
| Βασικές πληροφορίες: | Φωτεινότητα | 320 cd/m2 (τύπος) | Αντιδιαστολή | 800(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 85/85/85/85 (τύπος) | Οπτική λειτουργία | Νέος τρόπος 2, κανονικά μαύρος, μεταδοτικός. | |
| Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 40 (τύπος) ((Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.300Βι:0.320 | Αριθμοί χρώματος | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 7351K | Λευκή Ομοιότητα | - |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 480 ((RGB) × 800 [WVGA] | Σημείο ορόσημο | 00,036 × 0,108 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.108 × 0,108 mm (H × V) [235PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 510,84 × 86,4 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 570,14 × 96,85 mm (H × V) | Βαθμός του περιγράμματος | 10,85±0,15 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος πορτρέτου |
| Αναλογία όψεων | 35 (H:V) | Στυλ σχήματος | ||
| Άλλα χαρακτηριστικά: | Βάρος | 21.3g (μέγιστο.) | Επιφάνεια | - |
| Σύστημα σήματος: | Παράλληλο RGB (1 ch, 8-bit) + SPI | Λογική τάση | 0≤VIL≤0,2IOVCC· 0,8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 2.8/1.8V (τύπος) ((VCI/IOVCC) | Τρέχουσα εισροή | - | ||
| Κατανάλωση | 75mW (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | Θέση | - | ||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| 0.3 mm | 51 καρφίτσες | 1 τεμάχιο | ||||
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 1 χορδή | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | - |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | - | Θέση | Τύπος φωτισμού άκρων | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 25.2±0,4V | Τρέχουσα εισροή | 20mA (τύπος.) | ||
| Κατανάλωση | 504/840mW (τύπος/μέγιστο) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
LQ040Y3DX80A υποστηρίζει την προβολή480 (RGB) × 800Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (WVGA) με αναλογία όψεως 3: 5 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.85 ((H) × 2 ((D) mmΩς νέο Mode2, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LQ040Y3DX80A μπορεί να παρέχει 320 cd/m2 φωτεινότητα οθόνης 800:1 μεταδοτική αναλογία αντίθεσης, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για το Symmetry, και ο χρόνος απόκρισης 40 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 16.7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 70% (NTSC).
