Λεπτομέρειες:
|
| ΕΜΑΡΚΑ: | Αιχμηρό | Σχήμα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ |
|---|---|---|---|
| Φωτεινότητα: | 500cd/m² | Διαγώνιο μέγεθος: | 4,2 ιντσών |
| Πηγή φωτός: | WLED, 10.000 ώρες, με πρόγραμμα οδήγησης LED | Τύπος διεπαφής: | CMOS (1 ch, 6-bit), 50 καρφίτσες |
| Φόρμα pixel: | 480×272RGB | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -40 ~ 95 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Επιτροπή αφής WLED LVDS TFT |
||
Η σειρά LQ042 LQ042T5DZ13K LQ042T5DZ13A
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| ΣΑΡΠ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | α-Si TFT-LCD, LCM | - | |
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -30 ~ 85 °C | -40 ~ 95 °C | - |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 500 (Τύπος.) | 85/85/85/85 (τύπος) | 15/5 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ASV, συνήθως μαύρο, μεταδοτικό | 2000: 1 (Τύπος) (Διαπεραστικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 8022K | 262K (6-bit) | Χ:0.290" Υ:0.320 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 64% | 86% | 67% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: |
1.18 (τύπος) (9 βαθμοί) |
||
| Μέγεθος πίνακα: | 4.2" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 480×272 ((RGB) [WQVGA] | Οριζόντια λωρίδα RGB | 0.1935×0.1935 [131PPI] | 0.1935×0.0645 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 92.88 ((H) × 52.632 ((V) | - | 102.5 ((H) × 69 ((V) | 12.0 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | ||
| Εγκατάσταση: | Τρύπες οπίσθιας τοποθέτησης (4-Ф2.0) | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 120 g (τύπος) | - | Αντιφως, Αντανάκλαση 1,5% (Τύπος) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 10 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 7.0/13.5/18.0V (Μίν./τύπος/μέγιστος.) | 150/400mA (τύπος/μέγιστο.) | |||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 10/60mA (τύπος/μέγιστο.) | - | ||||
| Πρόσθετη τάση για σήματα οθόνης: | 0≤VIL≤0,3VCC· 0,7VCC≤VIH≤VCC | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | CMOS (1 ch, 6-bit) | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| HRS | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη που χρησιμοποιούνται για την παρακολούθηση των επιβατών και των επιβατών. | 0.5 mm | 50 καρφίτσες | 1 τεμάχιο | ||

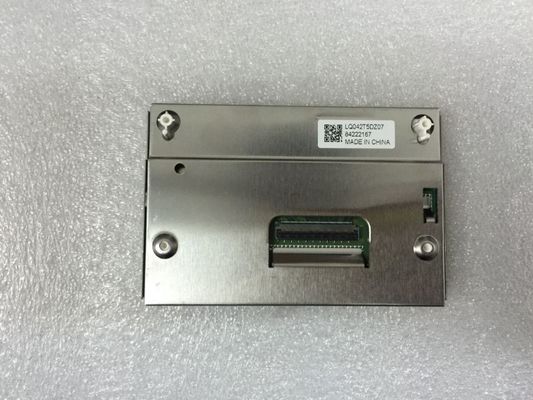

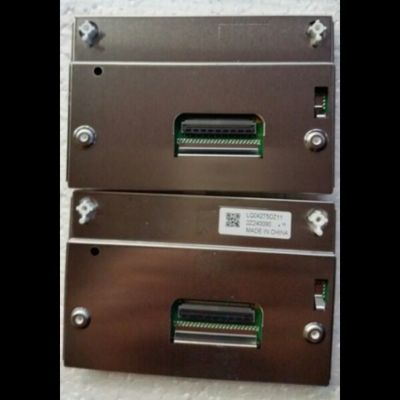

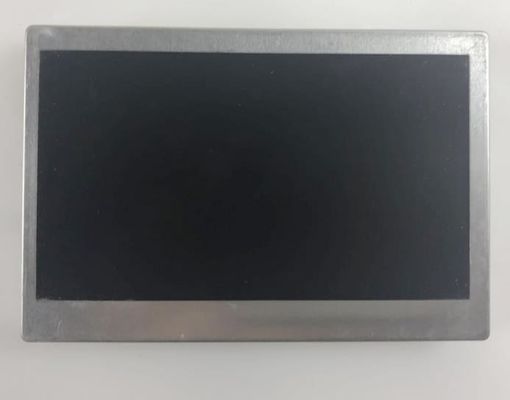

LQ042T5DZ11 υποστηρίζει την προβολή480×272 (RGB)Το WQVGA έχει αναλογία όψεως 16:9 (W:H), τα pixel του οποίου είναι τοποθετημένα σε οριζόντια λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 92.88 ((W) × 52.632 ((H) mm, μέγεθος περίγραμμα 102.5 ((W) × 69 ((H) mm, με επιφανειακή επεξεργασία αντιφωτισμού, Αντανάκλαση 1,5% (Τύπος), καθαρό βάρος 120g (Τύπος). Ως ένα ASV, κανονικά μαύρο, διαπεραστικό προϊόν LCM, το LQ042T5DZ11 μπορεί να παρέχει φωτεινότητα οθόνης 500 cd/m2 2000:1 αναλογία μεταδοτικής αντίθεσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 15/5 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 64% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας 10K ώρες, με LED Driver.
