Λεπτομέρειες:
|
| ΕΜΑΡΚΑ: | Αιχμηρό | Σχήμα: | Ειδικότερα: |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 4,3 ίντσα | Φωτεινότητα: | 500 cd/m ² (τύπος.) |
| Πηγή φωτός: | WLED [9S1P], 15 χλμ. ώρες, χωρίς οδηγό | Τύπος διεπαφής: | Παράλληλο RGB (1 χλμ, 8 bit), 45 πιν FPC |
| Φόρμα pixel: | 480 (RGB) ×272 [WQVGA] 128PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Επιτροπή αφής WLED LVDS TFT |
||

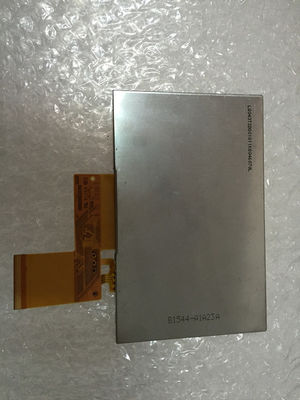

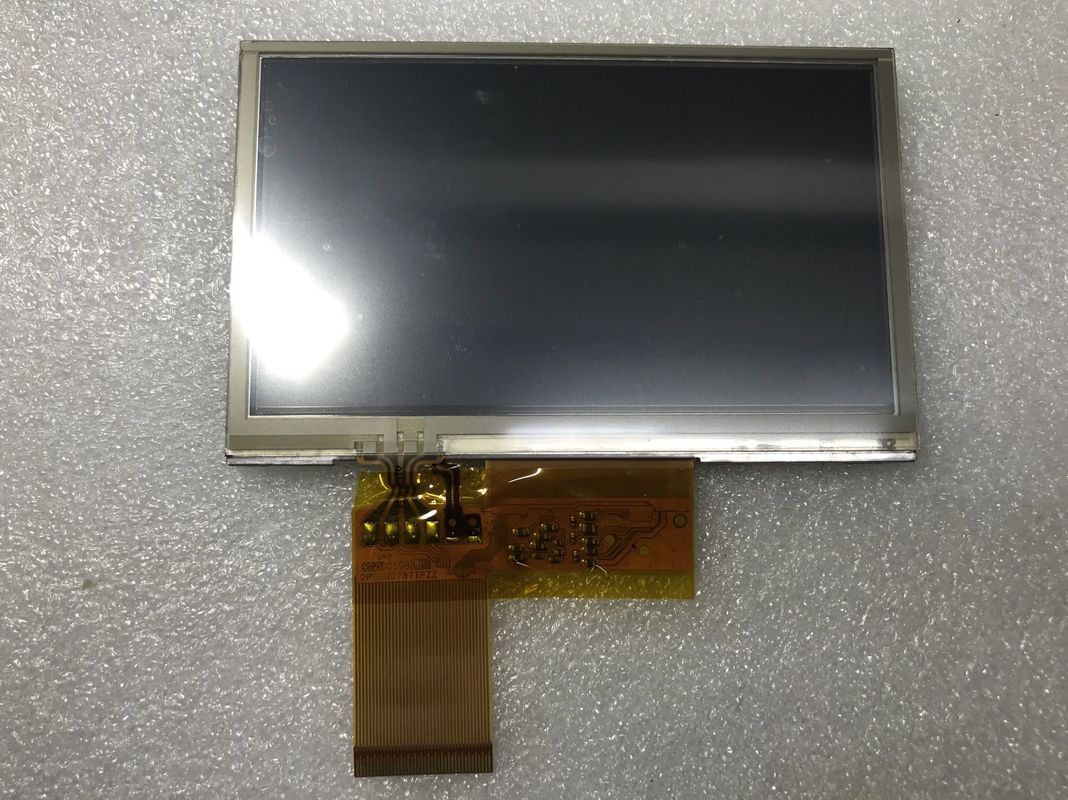

Η σειρά LQ043 LQ043T3DG02 LQ043T3DG01
| Βασική λεπτομέρεια: | Κατασκευαστής | ΣΑΡΠ | Όνομα μοντέλου | Ειδικότερα: |
|---|---|---|---|---|
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Άλλο όνομα | XR0430010 | |
| Μέγεθος πίνακα | 4.3 ίντσες | Σχεδιασμένο για |
|
|
| Μέγιστες αξιολογήσεις: | Θέρμανση OP | -20 ~ 70 °C | ST Θερμοκρασία | -30 ~ 80 °C |
| Επίπεδο δονήσεων | 1.5G (14,7 m/s2) | RoHS |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 480 ((RGB) × 272 [WQVGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,066 × 0,198 mm | Πιξέλες Πίτσα ((W × H) | 0.198×0.198 mm [128PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 95.04 ((W) × 53.856 ((H) mm | Γενικά Ντιμ. | 105.5 ((W) × 67.2 ((H) mm |
| Άνοιγμα κούτσουρου | 100.8 ((W) × 57,5 ((H) mm | Συνολικό βάθος | 20,9±0,2 mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 16:9 | Στυλ σχήματος | ||
| Άλλα στοιχεία: | Μάζα | ΔΕΠ | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (2H) |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | 1 χορδή | Τύπος λαμπτήρα | WLED | Θέση | Τύπος φωτισμού άκρων |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - Όχι, όχι. | Ποσό | 9S1P | Ζωή | 15 χλμ. (μίν.) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 20mA (τύπος.) | Τεχνολογία | 280,8/31,5 V (μίν./μέγιστο) | ||
| Κατανάλωση | 576mW (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||
| Βασικές πληροφορίες: | Φωτεινότητα | 500 cd/m2 (Τύπος) | Αντιδιαστολή | 500: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | Στις έξι. | Ταχύτητα απόκρισης | 16 (τύπος) (Tr+Td) (ms) | |
| Γωνία θέασης | 65/65/50/55 (τύπος) | Τρόπος λειτουργίας | TN, κανονικά λευκό, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.310Βι:0.330 | Χρώμα υποστήριξης | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6638K | Λευκή Ομοιότητα | 1.25/1.43 (τύπος/μέγιστο) (π.χ. 9 βαθμοί) |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 18/22mA (τύπος/μέγιστο.) | Τεχνολογία | 3.3V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | 72.6mW (τύπος.) | Διασύνδεση σήματος | Παράλληλο RGB (1 ch, 8-bit) | |||
| Λογική τάση για σήματα: | 0≤VIL≤0,3VDD· 0,7VDD≤VIH≤VDD | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| 1 τεμάχιο | 0.5 mm | 45 πινάκια | ||||
LQ043T1DG59 υποστηρίζει την προβολή480 (RGB) × 272Το WQVGA έχει αναλογία όψεως 16:9 (W:H), τα pixel του οποίου είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 95,04 ((W) × 53,856 ((H) mm, μέγεθος περίγραμμα 105,5 ((W) × 67.2 ((H) × 3.1 ((D) mm, μεγέθους περιοχής προβολής 100,8 ((W) × 57,5 ((H) mm, με επιφανειακή επεξεργασία με αντιφως, σκληρή επίστρωση (2H), καθαρό βάρος TBD. Ως προϊόν TN, κανονικά λευκό, διαπεραστικό LCM,LQ043T1DG59 μπορεί να παρέχει 500 cd/m2 φωτεινότητα οθόνης 5001 αναλογία αντίθεσης μετάδοσης, 65/65/50/55 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 16 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 42% (NTSC).Αυτό το προϊόν υιοθέτησε 9S1P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 15K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
