Λεπτομέρειες:
|
Μέγεθος οθόνης: | 5,7 ίντσα | Πρότυπο όνομα: | LQ057Q3DC03 |
---|---|---|---|
Γωνία εξέτασης: | 80/80/80/65 (τύπος.) | Φωτεινότητα: | 500 cd/m ² (τύπος.) |
Αριθμός εικονοκυττάρου: | 320×240 (RGB) (QVGA) 70PPI | Backlight: | WLED, ώρες 50K, με τον οδηγό των οδηγήσεων |
Μέγιστες εκτιμήσεις: | Temp αποθήκευσης.: -30 ~ 80 λειτουργούντα Temp °C.: -30 ~ 80 °C | Τύπος σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ), συνδετήρας 33 καρφιτσών |
Υψηλό φως: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
LQ057 σειρά LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | 320×240 (RGB) [QVGA] | Πίσσα σημείων | 0.360×0.120 χιλ. (H×V) |
---|---|---|---|---|
Διαμόρφωση | RGB οριζόντιο λωρίδα | Πίσσα εικονοκυττάρου | 0.360×0.360 χιλ. (H×V) [70PPI] | |
Μηχανικό μέγεθος: | Περιοχή επίδειξης | 115.2×86.4 χιλ. (H×V) | Bezel περιοχή | 121.0×92.2 χιλ. (H×V) |
Περίληψη αμυδρή. | 144×104.6 χιλ. (H×V) | Βάθος περιλήψεων | 12.3±0.5 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Επίπεδο ορθογώνιο | Προσανατολισμός | Τύπος τοπίων |
Λόγος διάστασης | 4:3 (Χ: Β) | Ύφος μορφής | ||
Τρύπες & υποστηρίγματα: | Οπίσθιες τοποθετώντας τρύπες (4-Φ2.6) | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Βάρος | 210g (μέγιστο) | Επιφάνεια | Έντονο φως (ελαφριά ομίχλη 0%), σκληρό επίστρωμα (2H) |
Βασικές πληροφορίες: | Φωτεινότητα | 500 cd/m ² (τύπος.) | Αναλογία αντίθεσης | 350:1 (λεπτό) (μεταδιδόμενο) |
---|---|---|---|---|
Γωνία εξέτασης | 80/80/80/65 (τύπος.) (CR≥10) | Οπτικός τρόπος | TN, κανονικά άσπρος, μεταδιδόμενη | |
Κατεύθυνση εξέτασης | 12 η ώρα | Χρόνος απόκρισης | 30 (τύπος.) (Tr+Td) (κα) | |
Απόδοση χρώματος: | Χρωματικότητα | Wx: 0,313 Wy: 0,329 | Αριθμοί χρώματος | 262K (6-κομμάτι) |
Θερμοκρασία χρώματος | 6485K | Άσπρη ομοιομορφία | - |
Πίσω-ελαφριά χαρακτηριστικά γνωρίσματα: | Μορφή λαμπτήρων | - | Τύπος λαμπτήρων | WLED | Χρόνος ζωής | 50K (τύπος.) (ώρες) |
---|---|---|---|---|---|---|
Αντικατάσταση | - | Ποσό | - | Θέση | Τύπος φωτός ακρών | |
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός λαμπτήρων | Με τον οδηγό των οδηγήσεων |
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
JST | SM06B-SRSS-ΦΥΜΑΤΊΩΣΗ (ΕΆΝ) (SN) | 1,0 χιλ. | 6 καρφίτσες | PC 1 | ||
Οδηγός ηλεκτρικός: | Εισαγωγή τάσης | 11.2/12.0/12.6V (ελάχιστος/τύπος. /Max.) | Τρέχουσα εισαγωγή | 200/250mA (τύπος. /Max.) |
Σύστημα σημάτων: | Παράλληλος RGB (1 CH, 6 μπιτ) | Τάση λογικής | 0≤VIL≤0.3VCC 0.7VCC≤VIH≤VCC | |||
---|---|---|---|---|---|---|
Σήμα ηλεκτρικό: | Εισαγωγή τάσης | 3.3V (τύπος.) | Τρέχουσα εισαγωγή | 10/30mA (τύπος. /Max.) | ||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Τύπος | Συνδετήρας | Θέση | - | ||
Λεπτομέρεια συνδετήρων: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Καρφίτσες | Ποσό | Διαμόρφωση |
ΩΡΕΣ | FH12-33S-0.5Shipping και χειριμένος (55) | 0,5 χιλ. | 33 καρφίτσες | PC 1 | Drgb-33p1c6b-015A |

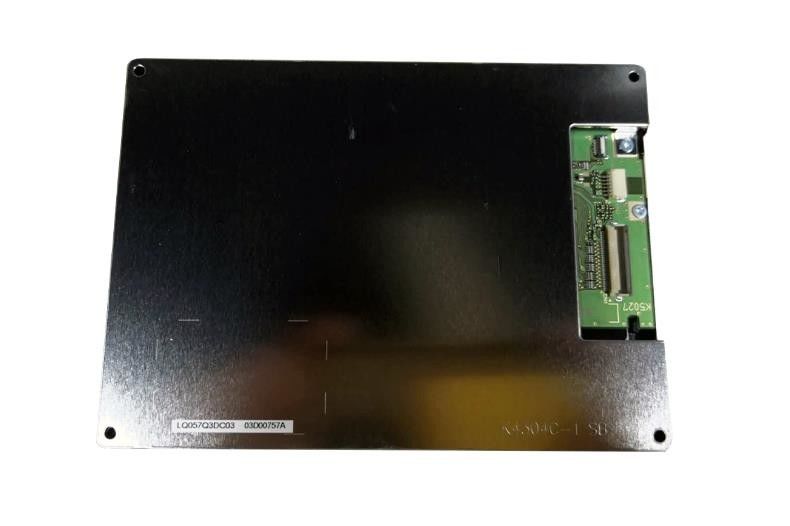

Επίδειξη υποστηρίξεων LQ057Q3DC03 320×240 (RGB) (QVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB οριζόντιο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 115,2 ×86.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 144 ×104.6 (W) (Χ) ×12.8 (D) χιλ., που βλέπει το μέγεθος περιοχής 121,0 ×92.2 (W) (Χ) χιλ., με το treament επιφάνειας του έντονου φωτός (ελαφριά ομίχλη 0%), σκληρό επίστρωμα (2H), καθαρό βάρος 210g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ057Q3DC03 μπορεί παρέχει 500 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 350:1 τη transimissive, το 80/80/80/65 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 12 η ώρα, και ο χρόνος απόκρισης (τύπος.) της γκρίζας κλίμακας κας 30 (Tr+Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 50K, με τον οδηγό των οδηγήσεων.
