Λεπτομέρειες:
|

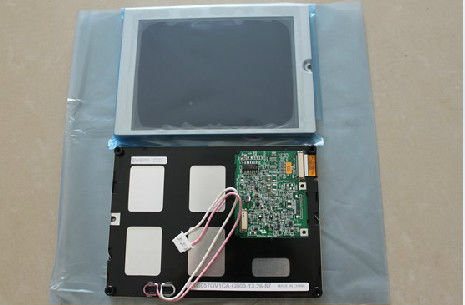

Εμπορικό σήμα επιτροπής: | Αιχμηρός | Πρότυπο επιτροπής: | LQ057Q3DG01 |
---|---|---|---|
ΨΗΦΙΣΜΑ: | 320 (RGB) ×240, QVGA, 70PPI | Φωτεινότητα: | 320 cd/m ² (τύπος.) |
μέγεθος επιτροπής: | 5.7INCH | Τύπος λαμπτήρων: | 5S4P WLED, ώρες 30K |
Διεπαφή σημάτων: | CMOS (1 CH, 6 μπιτ), συνδετήρας 33 καρφιτσών | Περιβάλλον: | Λειτουργούντα Temp.: -30 ~ 70 °C Temp αποθήκευσης.: -30 ~ 70 °C |
Υψηλό φως: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
LQ057 σειρά LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Βασικές πληροφορίες: | Φωτεινότητα (cd/m ²) | Γωνία εξέτασης (L/R/U/D) | Χρόνος απόκρισης (κα) |
---|---|---|---|
320 (τύπος.) | 80/80/80/65 (τύπος.) (CR≥5) | 30/10 (τύπος.) (Tr/Td) | |
Καλύτερη άποψη επάνω | Τρόπος επίδειξης | Αναλογία αντίθεσης | |
12 η ώρα | TN, κανονικά άσπρος, μεταδιδόμενη | 500: 1 (τύπος.) (μεταδιδόμενος) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Χρώματα επίδειξης | Άσπρη συντεταγμένη |
6387K | 262K (6-κομμάτι) | Χ: 0,314 Υ: 0,335 |
Μέγεθος επιτροπής: | 5.7» | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Σχήμα εικονοκυττάρου | Διαμόρφωση εικονοκυττάρου | Πίσσα εικονοκυττάρου (χιλ.) | Πίσσα σημείων (χιλ.) |
320 (RGB) ×240 [QVGA] | RGB κάθετο λωρίδα | 0.360×0.360 [70PPI] | 0.120×0.360 | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (χιλ.) | Bezel περιοχή (χιλ.) | Διάσταση περιλήψεων (χιλ.) | Βάθος περιλήψεων (χιλ.) |
115.2 (Χ) × 86,4 (Β) | 121.0 (Χ) × 92,2 (Β) | 144 (Χ) × 103,8 (Β) | 13.8±0.5 χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Τύπος | Προσανατολισμός | Λόγος διάστασης | Ύφος μορφής |
Επίπεδο ορθογώνιο | Τύπος τοπίων | 4:3 (Χ: Β) | ||
Οθόνη αφής: | Ελεγκτής | Σημεία αφής | Διεπαφή | TP τεχνολογία |
Χωρίς ελεγκτή αφής | - | - | 4-καλώδιο ανθεκτική αφή | |
Να τοποθετήσει: | Δευτερεύουσες τοποθετώντας τρύπες (4-τετρ.μέτρο) Οπίσθιες τοποθετώντας τρύπες (4 PC) | |||
Άλλη λεπτομέρεια: | Βάρος | Κάλυψη επιτροπής | Επεξεργασία | |
255g (μέγιστο) | - | - |
Χαρακτηριστικά γνωρίσματα λαμπτήρων: | Τύπος | Θέση | Ποσότητα | Μορφή | Ζωή (ώρες) | Ανταλλαγή λαμπτήρων |
---|---|---|---|---|---|---|
WLED | Τύπος φωτός ακρών (τοπ πλευρά) | 5S4P | 4 σειρές | 30K (τύπος.) | - | |
WLED ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
16.0/17.5V (τύπος. /Max.) | 20mA (τύπος.) | 1.28W (τύπος.) | ||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Οδηγός Backlight | Τύπος | |||
- | FPC | |||||
Λεπτομέρεια διεπαφών: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
0,5 χιλ. | 8 καρφίτσες | PC 1 |
Drive επιτροπής ηλεκτρικό: | Ανεφοδιασμός τάσης | Τρέχων ανεφοδιασμός | Δύναμη | |||
---|---|---|---|---|---|---|
3.3V (τύπος.) | 20/30mA (τύπος.) | - | ||||
Τάση για τα σήματα επίδειξης: | 0≤VIL≤0.1VCC 0.9VCC≤VIH≤VCC | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Σήμα | Τύπος | |||
- | CMOS (1 CH, 6 μπιτ) | Συνδετήρας | ||||
Λεπτομέρεια συνδετήρων: | Εμπορικό σήμα | Πρότυπο | Πίσσα καρφιτσών | Ποσό καρφιτσών | Ποσότητα | Διαμόρφωση |
IRISO | Imsa-9637s-33Y902 | 0,5 χιλ. | 33 καρφίτσες | PC 1 | Drgb-33p1c6b-040A |
Επίδειξη υποστηρίξεων LQ057Q3DG01 320 (RGB) ×240 (QVGA) με το λόγο διάστασης στις 4:3 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 115,2 ×86.4 (W) (Χ) χιλ., μέγεθος περιλήψεων 144 ×103.8 (W) (Χ) ×14.3 (D) χιλ., που βλέπει το μέγεθος περιοχής 121,0 ×92.2 (W) (Χ) χιλ., καθαρό βάρος 255g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ057Q3DG01 μπορεί παρέχει 320 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 500:1 τη transimissive, το 80/80/80/65 (τύπος.) (CR≥5) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 12 η ώρα, και ο χρόνος απόκρισης της 30/10 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 5S4P WLED δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών (τοπ πλευρά) και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 30K.
