Λεπτομέρειες:
|
| Σχήμα: | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | ΕΜΑΡΚΑ: | Αιχμηρό |
|---|---|---|---|
| Πηγή φωτός: | WLED [4S1P], 50 χλμ. ώρες, χωρίς οδηγό | Τύπος διεπαφής: | Παράλληλο RGB (1 ch, 6-bit) + SPI, 40 πιν FPC |
| Φωτεινότητα: | 240cd/m2 | Διαγώνιο μέγεθος: | 6,0 ιντσών |
| Φόρμα pixel: | 768×128 ((RGB) 130PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -30 ~ 85 °C |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
||

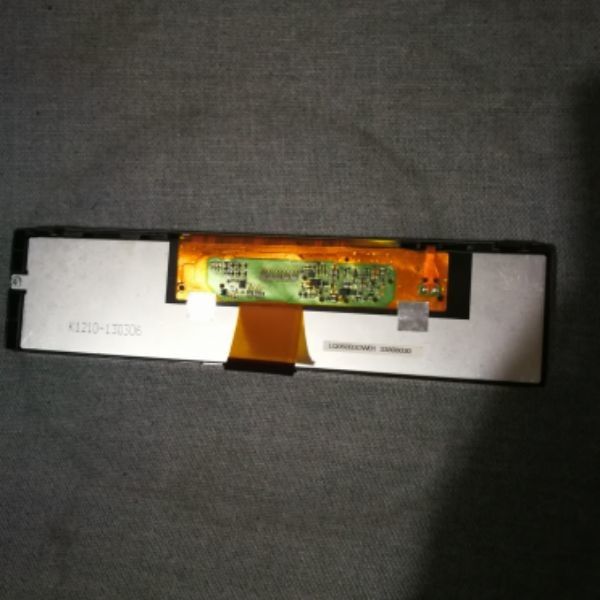

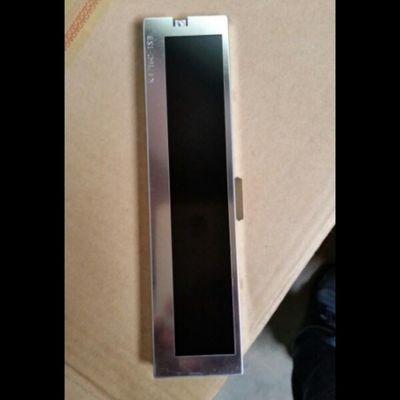

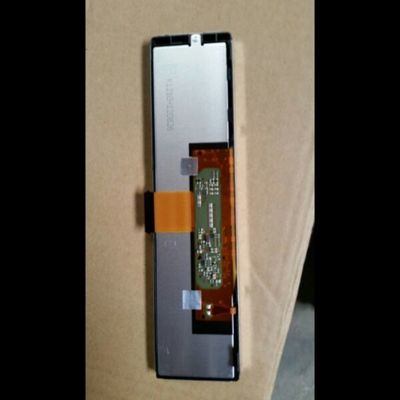

Η σειρά LQ060 LQ060B3DW02 LQ060B3DW01
| Χαρακτηριστικά pixel: | Απόφαση | 768×128 ((RGB) | Σημείο Στρίψιμο ((mm) | 0.195 × 0,065 (H × V) |
|---|---|---|---|---|
| Φόρμα pixel | Οριζόντια λωρίδα RGB | Πιξέλες (pixel pitch)) | 0.195×0.195 (H×V) [130PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος ((mm) | 149.76 ((H) × 24.96 ((V) | Περιοχή Bezel ((mm) | 153.94 ((H) × 28.36 ((V) |
| Σχεδιασμός Dim.(mm) | 173.8 ((H) × 42.1 ((V) | Βαθμός ((mm) | 7.6 (τύπος) | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Τετράγωνο επίπεδο | Σχήμα περίγραμμα | |
| Αναλογία όψεων | >3:1 (H:V) | Προσανατολισμός | Τύπος τοπίου | |
| Άλλες προδιαγραφές: | Βάρος | 76.0g | Θεραπεία | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα ((cd/m2) | 240 (τύπος) | Αντιδιαστολή | 700(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 80/80/80/80 (τύπος) | Τρόπος εμφάνισης | ASV, συνήθως μαύρο, μεταδοτικό | |
| Καλύτερη θέα | Συμμετρία | Ανταπόκριση | 5/10 (Τύπος) | |
| Χρωματική απόδοση: | Λευκή συντεταγμένη | Χ:0.313" Υ:0.329 | Εμφάνιση χρωμάτων | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | - |
| Ηλεκτρικό σήμα: | Προμήθεια τάσης | 3.3V (τύπος) | Τρέχουσα προσφορά | 45/70mA (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | 148.5mW (τύπος.) | |||||
| Τύπος σήματος: | Παράλληλο RGB (1 ch, 6-bit) + SPI | Δυνατότητα σήματος | - | |||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσότητα | Πινάκια | Πύργος | Διαμόρφωση πιν |
| 1 τεμάχιο | 40 πινάκια | 0.5 mm | ||||
| Χαρακτηριστικά φώτων: | Σχήμα | 1 χορδή | Τύπος | WLED | Θέση | Τύπος φωτισμού άκρων |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - Όχι, όχι. | Ποσότητα | 4S1P | Χρόνος ζωής | 50 χιλιάρικα (τύπος) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | Προμήθεια τάσης | 12.8/14.4V (τύπος/μέγιστο.) | Τρέχουσα προσφορά | 60/80mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 768mW (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||
LQ060B3DW02 υποστηρίζει την προβολή768×128 ((RGB)με αναλογία όψεως > 3:1 (W: H), των οποίων τα pixel είναι διατεταγμένα σε οριζόντια λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 149,76 ((W) × 24,96 ((H) mm, μέγεθος περίγραμμα 173,8 ((W) × 42,1 ((H) mm,μέγεθος περιοχής παρατήρησης 153.94 ((W) × 28.36 ((H) mm, με επεξεργασία επιφάνειας από αντιφως, σκληρή επίστρωση (3H), καθαρό βάρος 76,0g. Ως προϊόν ASV, κανονικά μαύρο, διαπεραστικό LCM,Το LQ060B3DW02 μπορεί να παρέχει 240 cd/m2 φωτεινότητα 7001 αναλογία μεταδοτικής αντίθεσης, 80/80/80/80 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 5/10 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε το 4S1P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
