Λεπτομέρειες:
|
| Κατασκευαστής: | Αιχμηρό | Όνομα μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|---|---|---|---|
| Φωτεινότητα: | 300 cd/m2 (Τύπος) | Αριθμός pixel: | 640 ((RGB) × 480 (VGA) 124PPI |
| Μέγεθος οθόνης: | 6.4 ίντσες | Πίσω φωτισμός: | 2 PC CCFL, 50 χιλιάδες ώρες, χωρίς οδηγό. |
| Τύπος σημάτων: | Παράλληλο RGB (1 ch, 6-bit), Συνδέτης 30 πινών | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -25 ~ 70 °C Θερμοκρασία λειτουργίας: 0 ~ 55 °C |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
||
Η σειρά LQ064 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04
| Βασικές πληροφορίες: | Φωτεινότητα | 300 cd/m2 (Τύπος) | Αντιδιαστολή | 150: 1 (μίν.) (Ανακοινώνεται) |
|---|---|---|---|---|
| Καλή θέα στο | Στις έξι. | Ταχύτητα απόκρισης | 20/40 (Τύπος) (Tr/Td) (ms) | |
| Γωνία θέασης | 70/70/40/70 (τύπος) ((CR≥5) | Τρόπος λειτουργίας | TN, κανονικά λευκό, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.325 | Χρώμα υποστήριξης | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6518K | Λευκή Ομοιότητα | 1.45 (μέγιστο) 5 βαθμοί |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 640 ((RGB) × 480 [VGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,068 × 0,202 mm | Πιξέλες Πίτσα ((W × H) | 0.204 × 0,202 mm [124PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 130.56 ((W) × 96.96 ((H) mm | Γενικά Ντιμ. | 178.8 ((W) × 126.8 ((H) mm |
| Άνοιγμα κούτσουρου | - | Συνολικό βάθος | 12.0 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 4:3 | Στυλ σχήματος | ||
| Εγκατάσταση: | Τρύπες για τοποθέτηση προσώπου (4-Ф3.0) | |||
| Άλλα στοιχεία: | Μάζα | 275 g (μέγιστο.) | Επιφάνεια | Σκληρή επικάλυψη (3H), Αντιαντανάκλαση |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 250 mA (τύπος) (ICC) | Τεχνολογία | 5.0V (τύπος) (VCC) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Παράλληλα RGB (1 ch, 6-bit) | |||
| Λογική τάση για σήματα: | VIL≤0,3VCC· 0,7VCC≤VIH | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| JST | 30FLS-RSM1-TB | 1 τεμάχιο | 0.5 mm | 30 πινάκια | DRGB-30P1C6B-030B | |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Θέση | Τύπος φωτεινής πλάκας (πάνω και κάτω) |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | 2 τεμάχια | Ζωή | 50 χιλιάρικα (τύπος) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 2.0/6.0/6.5mA (Min./Type./Max.) | Τεχνολογία | 360V (τύπος) | ||
| Συχνότητα | 20/35/60KHz (λεπτο/τύπος/μέγιστο) | Τετάρτη | 800/1000V (μέγιστο) (Ta=+25/0°C) | |||
| Κατανάλωση | 5.32W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| JST | BHR-03VS-1 | 2 τεμάχια | 40,0 mm | 3 καρφίτσες | BLL-3PINS-HNL | |
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||

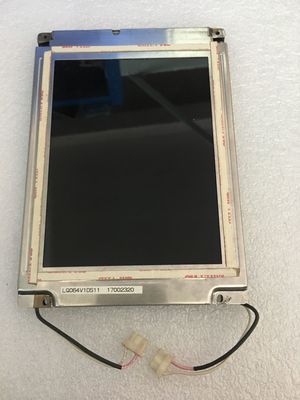

LQ064V1DS11 υποστηρίζει την προβολή640 (RGB) × 480Το VGA έχει αναλογία όψεως 4:3 (W:H), τα pixel του οποίου είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 130.56 mm × 96.96 mm, μέγεθος περιγράμματος 178.8 mm × 126.8 ((H) mm, με επιφανειακή επεξεργασία σκληρής επικάλυψης (3H), αντιαντανάκλαση, καθαρό βάρος 275g (μέγιστο).1 αναλογία αντίθεσης μετάδοσης, 70/70/40/70 (τύπος) (CR≥5) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 20/40 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτων πίσω που τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω και Κάτω) και έχουν διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
