Λεπτομέρειες:
|
| Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Εμπορικό σήμα επιτροπής: | Αιχμηρό |
|---|---|---|---|
| Φωτεινότητα: | 325 cd/m2 (τύπος) | Μέγεθος πίνακα: | 60,4 ίντσες. |
| Τύπος λαμπτήρα: | 2 PC CCFL, 50 χιλιάδες ώρες, χωρίς οδηγό. | Απόφαση: | 640 ((RGB) × 480, VGA, 124PPI |
| Διασύνδεση σήματος: | Παράλληλο RGB (1 ch, 6-bit), 31 πινών Συνδέτης | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C · Επίπεδο δονήσεων: 2,0G |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
||

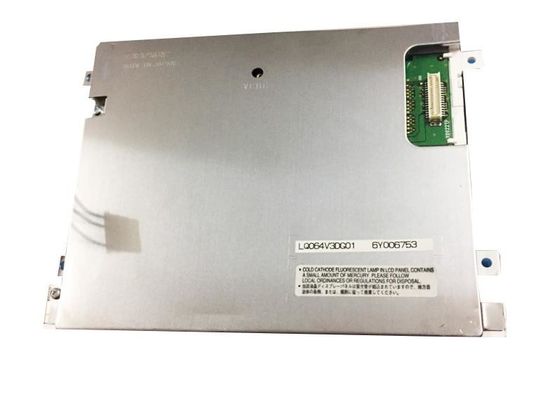

Η σειρά LQ064 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04
| Βασικές πληροφορίες: | Φωτεινότητα | 325 cd/m2 (τύπος) | Αντιδιαστολή | 350: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | 12 η ώρα | Ταχύτητα απόκρισης | 8/21 (Τύπος) (Tr/Td) (ms) | |
| Γωνία θέασης | 70/70/70/40 (τύπος) | Τρόπος λειτουργίας | TN, κανονικά λευκό, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Χρώμα υποστήριξης | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | - |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 640 ((RGB) × 480 [VGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,068 × 0,204 mm | Πιξέλες Πίτσα ((W × H) | 0.204 × 0,204 mm [124PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 130.56 ((W) × 97.92 ((H) mm | Γενικά Ντιμ. | 161.3(W) × 117 ((H) mm |
| Άνοιγμα κούτσουρου | 135.3(W) × 103.0(H) mm | Συνολικό βάθος | 12.0 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 4:3 | Στυλ σχήματος | ||
| Εγκατάσταση: | Τρύπες τοποθέτησης προσώπου (4-Ф3.2) στα αριστερά, δεξιά σχοινιά | |||
| Άλλα στοιχεία: | Μάζα | 280 g (μέγιστο.) | Επιφάνεια | Αντιφως |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 290/200mA (τύπος) (ICC) | Τεχνολογία | 3.3/5.0V (τύπος) ((VCC) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Παράλληλα RGB (1 ch, 6-bit) | |||
| Λογική τάση για σήματα: | -0,3V≤VIL≤0,9V; 2,3V≤VIH≤5,5V | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| HRS | DF9BA-31P-1V | 1 τεμάχιο | 10,0 mm | 31 πινάκια | DRGB-31P1C6B-010K | |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | 2 τεμάχια | Ζωή | 50 χιλιάρικα (τύπος) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 10.0±1.0mA | Τεχνολογία | 370±40V | ||
| Συχνότητα | 35/80KHz (μίν./μέγιστο) | Τετάρτη | - | |||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| JST | BHR-04VS-1 | 1 τεμάχιο | 40,0 mm | 4 πινάκια | BLL-4PINS-HHNL | |
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||
LQ064V3DG02 υποστηρίζει την προβολή640 (RGB) × 480(VGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 130.56 ((W) × 97.92 ((H) mm, μέγεθος περίγραμμα 161.3 ((W) × 117 ((H) mm,μέγεθος περιοχής παρατήρησης 135.3(W) × 103.0(H) mm, με επιφανειακή επεξεργασία από αντιφως, καθαρό βάρος 280g (Max.). Ως προϊόν TN, κανονικά λευκό, μεταδοτικό LCM, το LQ064V3DG02 μπορεί να παρέχει φωτεινότητα οθόνης 325 cd/m2 350:1 αναλογία αντίθεσης μετάδοσης, 70/70/70/40 (τύπος) (CR≥5) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 12 η ώρα και χρόνος απόκρισης 8/21 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχουν διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
