Λεπτομέρειες:
|
| Σχήμα: | Δελτίο ΕΚΑΧ αριθ. | ΕΜΑΡΚΑ: | Αιχμηρό |
|---|---|---|---|
| Φωτεινότητα: | 350cd/m ² | Διαγώνιο μέγεθος: | 6.4 ίντσες |
| Πηγή φωτός: | WLED, 70K ώρες, με LED Driver | Τύπος διεπαφής: | Επικοινωνία LVDS (1 ch, 8-bit) 20 πινών Συνδέτης |
| Φόρμα pixel: | 1024 ((RGB) × 768 [XGA] 200PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη QVGA,Αιχμηρή TFT επιτροπή συμμετρίας |
||
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 350 (τύπος) | 80/80/80/80 (τύπος) | 35 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ASV, συνήθως μαύρο, μεταδοτικό | 800: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6914K | 16.7M (8-bit) | Χ:0.305" Υ:0.330 |
| Μέγεθος πίνακα: | 6.4" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1024 ((RGB) × 768 [XGA] | Βόρεια λωρίδα RGB | 0.12675 × 0,12675 [200PPI] | 0.04225×0.12675 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 129.792 ((H) × 97.344 ((V) | - | 153.4 ((H) × 122 ((V) | 9.0/9.5 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 4Γεωγραφικό | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 220g (μέγιστο.) | - | Σκληρή επικάλυψη (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 70K ((Τύπος.) | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| JST | Μειωμένο μέγεθος | 10,0 mm | 6 καρφίτσες | 1 τεμάχιο | ||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 12.0±1.2V | 380/460mA (τύπος/μέγιστο.) | - | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 230/360mA (τύπος/μέτρο) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Επενδύσεις σε ηλεκτρονικά συστήματα | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| HRS | DF14A-20P-1.25H | 1.25 mm | 20 καρφίτσες | 1 τεμάχιο | Δελτίο ΕΚΑΧ αριθ. | |

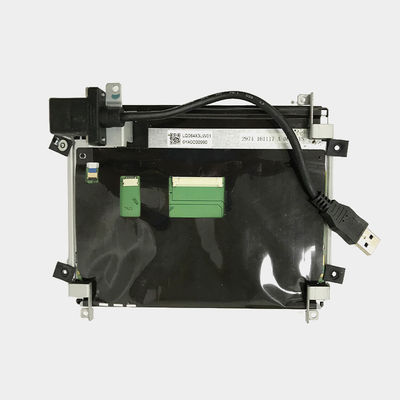

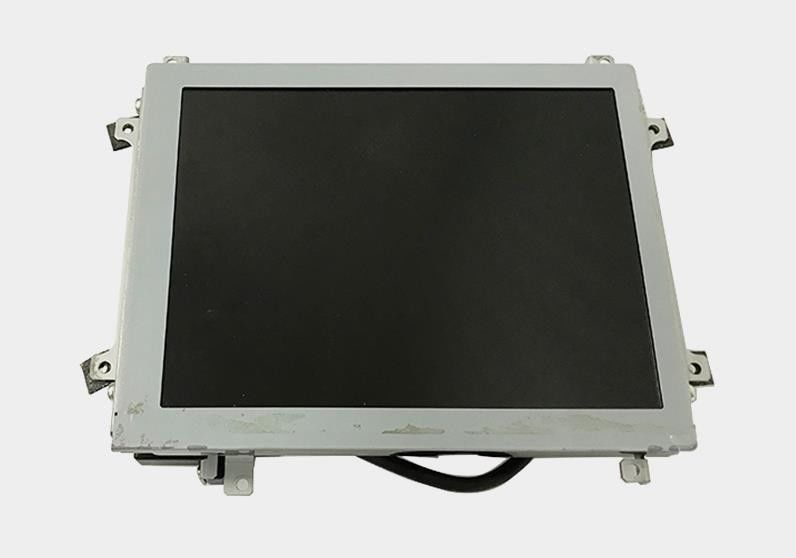

LQ064X3LW01 υποστηρίζει την προβολή1024 ((RGB) × 768(XGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 129.792 ((W) × 97.344 ((H) mm, μέγεθος περίγραμμα 153.4 ((W) × 122 ((H) × 9.5 ((D) mm, με επεξεργασία επιφάνειας από σκληρή επικάλυψη (3H), καθαρό βάρος 220g (Max.). Ως προϊόν ASV, κανονικά μαύρο, μεταδοτικό LCM, το LQ064X3LW01 μπορεί να παρέχει φωτεινότητα οθόνης 350 cd / m2 800:1 αναλογία αντίθεσης μετάδοσης, 80/80/80/80 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 35 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε WLED ως σύστημα φώτων πίσω από το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 70K ώρες, με LED Driver.
