Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρό | Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ αριθ. |
|---|---|---|---|
| Φωτεινότητα: | 400 cd/m2 (Τύπος) | Μέγεθος πίνακα: | 7.0ιντς |
| ΕΠΙΤΡΟΠΗ: | 480 (RGB) × 240, WQVGA, 77PPI | Διασύνδεση σήματος: | Παράλληλο RGB (1 ch, 6-bit), 36 πινών Συνδέτης |
| Τύπος λαμπτήρα: | 2 PC CCFL, 10 χιλιάδες ώρες, χωρίς οδηγό. | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -40 ~ 85 °C · Επίπεδο δονήσεων: 2,9G |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη CCFL,Επιτροπή αφής WLED LVDS TFT |
||
Η σειρά LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Χαρακτηριστικά pixel: | Φόρμα pixel | 480 (RGB) × 240 [WQVGA] | Σημείο ορόσημο | 00,107 × 0,3625 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.321 × 0,3625 mm (H × V) [77PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1540,08 × 87 mm (H × V) | Περιοχή Bezel | 159.1 × 91,9 mm (H × V) |
| Σχεδιασμός Dim. | 170.1 × 103,4 mm (H × V) | Βαθμός του περιγράμματος | 15.2±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 16:9 (H:V) | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες οπίσθιας τοποθέτησης (4-Φ2.05) | |||
| Άλλα χαρακτηριστικά: | Βάρος | 295g (μέγιστο.) | Επιφάνεια | Αντιφωτισμός, Αντιαντανάκλαση |
| Βασικές πληροφορίες: | Φωτεινότητα | 400 cd/m2 (Τύπος) | Αντιδιαστολή | 1001 (μίν.) (Μεταδοτικό) |
|---|---|---|---|---|
| Γωνία θέασης | 65/65/40/65 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 30/50 (τύπος) (Tr/Td) (μ) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | - |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Χρόνος ζωής | 10 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 2 τεμάχια | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 370±40V | Τρέχουσα εισροή | 6.0±0,5mA | ||
| Συχνότητα | 45/70KHz (μίν./μέγιστο) | Τετάρτη | 1300/1350V (μέγιστο) (Ta=+25/-30°C) | |||
| Κατανάλωση | 4.5W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 καρφίτσες | 2 τεμάχια | BLL-2PINS-HL | |
| Σύστημα σήματος: | Παράλληλα RGB (1 ch, 6-bit) | Λογική τάση | VIL≤0,9V; 2,3V≤VIH | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 5/10/-10V (τύπος) ((VSH/VGH/VGL) | Τρέχουσα εισροή | 35/25/-22mA (τύπος) ((ISH/IGH/IGL) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | 36FLZ-RSM1-R-TB | 0.5 mm | 36 πινάκια | 1 τεμάχιο | DRGB-36P1C6B-020A | |

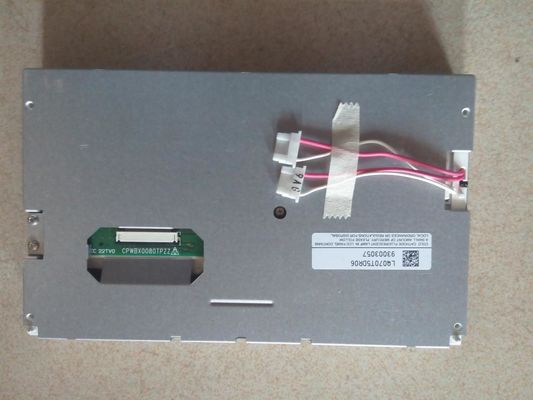

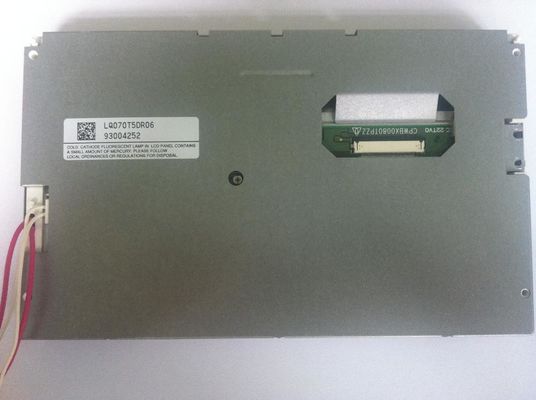

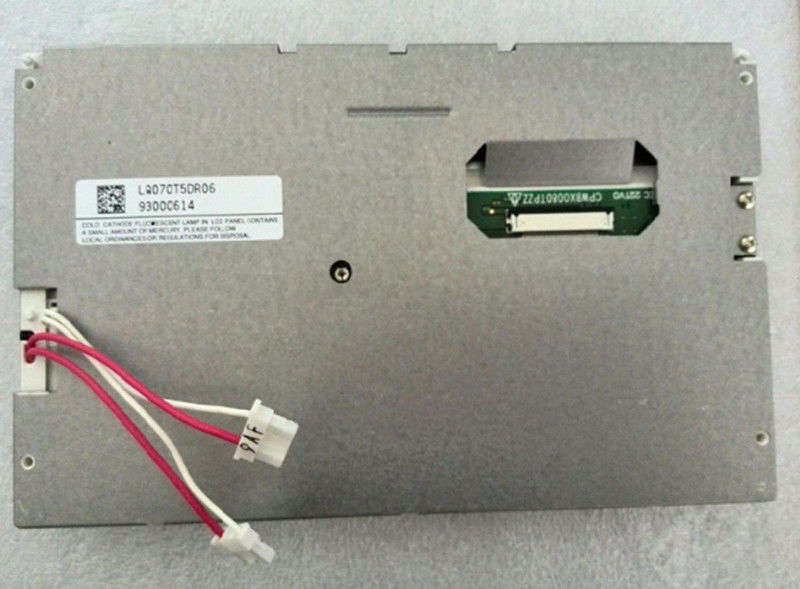

LQ070T5DR06 υποστηρίζει την προβολή480 (RGB) × 240Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο WQVGA (WQVGA) με αναλογία όψεως 16:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 154.08 ((W) × 87 ((H) mm, μέγεθος περίγραμμα 170.1 ((W) × 103.4 ((H) × 15.7 ((D) mm, μεγέθους περιοχής θέασης 159,1 ((W) × 91,9 ((H) mm, με επιφανειακή επεξεργασία με αντιφως, αντιαντανάκλαση, καθαρό βάρος 295 g (μέγιστο).Το LQ070T5DR06 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 1001 αναλογία αντίθεσης μετάδοσης, 65/65/40/65 (τύπος) (CR≥5) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30/50 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτων πίσω που τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχουν διάρκεια ζωής 10K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
