Λεπτομέρειες:
|
| Κατασκευαστής: | Αιχμηρό | Όνομα μοντέλου: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|---|---|---|---|
| Μέγεθος οθόνης: | 7,0 ίντσα | Φωτεινότητα: | 350cd/m ² |
| Αριθμός pixel: | 800 ((RGB) × 480 (WVGA) 134PPI | Τύπος σημάτων: | Παράλληλο RGB (1 ch, 8-bit), 50 πινές Συνδέτης |
| Πίσω φωτισμός: | WLED, 20 χιλιάδες ώρες, με LED Driver | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -20 ~ 70 °C |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη CCFL,Επιτροπή αφής WLED LVDS TFT |
||
Η σειρά LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Βασικές πληροφορίες: | Ετικέτα πάνελ | ΣΑΡΠ | Πρότυπο πάνελ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ 1 Συμβατό |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 7.0" | Εφαρμογή | ||
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | M070SWP1 R3 | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | -20 ~ 70 °C | Θερμοκρασία αποθήκευσης. | -30 ~ 80 °C |
| Πολιτεία RoHS | Κατηγορία δονήσεων | 1.5G (14,7 m/s2) |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 800 ((RGB) × 480 [WVGA] | Σημείο ορόσημο | 0.064 × 0,1805 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.192 × 0,1805 mm (H × V) [134PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1530,6 × 86,64 mm (H × V) | Περιοχή Bezel | 156.0 × 89,04 mm (H × V) |
| Σχεδιασμός Dim. | 165 × 104 mm (H × V) | Βαθμός του περιγράμματος | 5/8.2 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 16:9 (H:V) | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Βάρος | 194 g (τύπος) | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα | 350 cd/m2 (Τύπος) | Αντιδιαστολή | 500(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 70/70/50/70 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 16 (τύπος) (Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.310Βι:0.330 | Αριθμοί χρώματος | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6638K | Λευκή Ομοιότητα | 1.43 (μέγιστο) ((5 βαθμοί) |
| Συχρότητα πλαισίου: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | - | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 20 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | - | Θέση | Τύπος φωτισμού άκρων | |
| Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | Θέση | - | Οδηγός φανού | Με LED Driver |
| Ηλεκτρικός οδηγός: | Εισαγωγή τάσης | 4.5/12.0/16.0V (Μίν./τύπος/μέγιστος.) | Τρέχουσα εισροή | - | ||
| Κατανάλωση | 2.1W (μέγιστο.) | |||||
| Σύστημα σήματος: | Παράλληλο RGB (1 ch, 8-bit) | Λογική τάση | 0≤VIL≤0,3VDD· 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | 100/150mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 0.5W (μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΣΤΑΡΚΟΝΝ | 089H50-000000-G2-R | 0.5 mm | 50 καρφίτσες | 1 τεμάχιο | ||

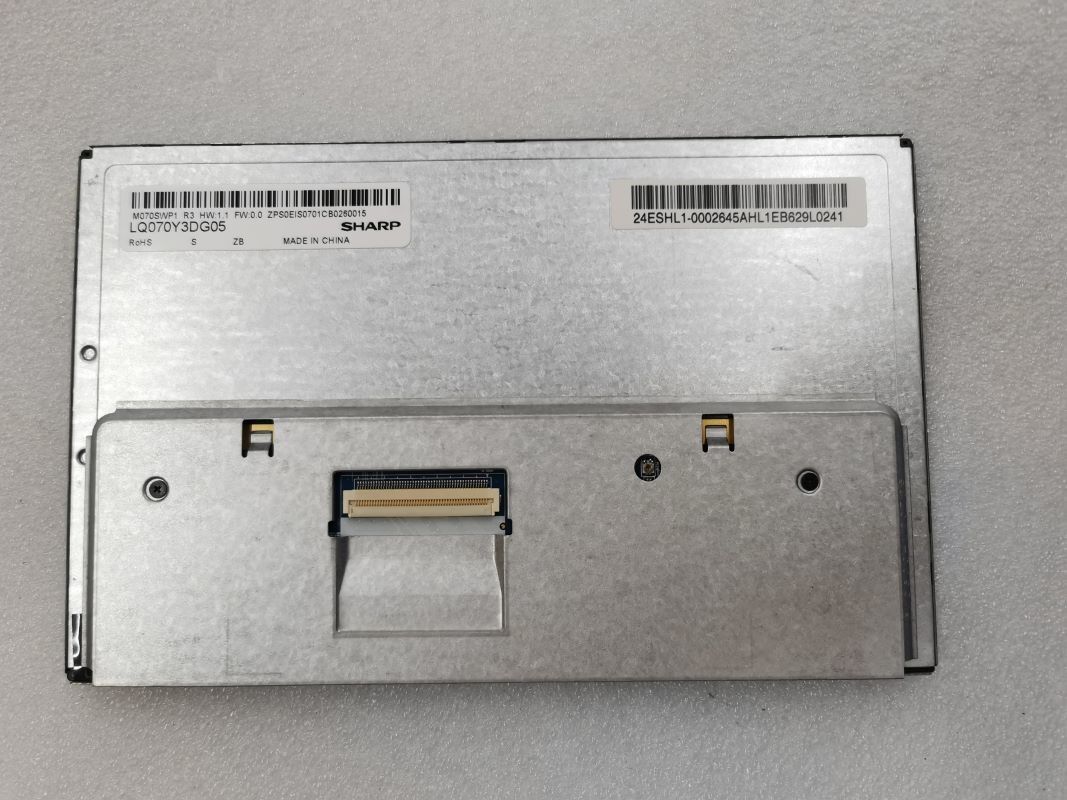

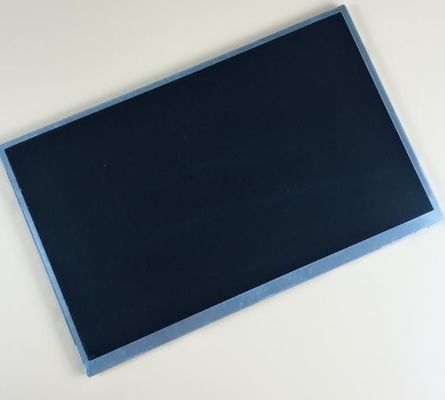

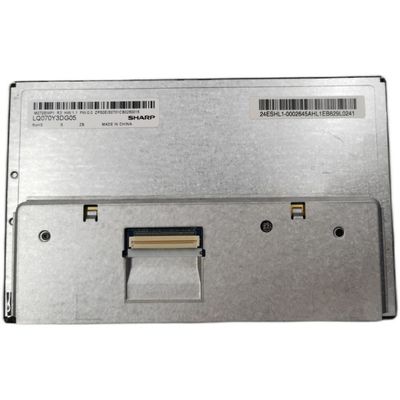

LQ070Y3DG05 υποστηρίζει την προβολή800 ((RGB) × 480Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο WVGA (WVGA) με αναλογία όψεως 16:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.2 ((D) mm, μεγέθους επιφάνειας ορατότητας 156,0 mm × 89,04 mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επικάλυψη (3H), καθαρό βάρος 194 g (τύπος).Το LQ070Y3DG05 μπορεί να παρέχει 350 cd/m2 φωτεινότητα οθόνης 5001 αναλογία αντίθεσης μετάδοσης, γωνία θέασης 70/70/50/70 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 16 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 16,7M, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 20K ώρες, με LED Driver.
