Λεπτομέρειες:
|
| Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | Εμπορικό σήμα επιτροπής: | Αιχμηρό |
|---|---|---|---|
| Φωτεινότητα: | 320 cd/m ² (τύπος.) | Μέγεθος πίνακα: | 7.0ιντς |
| Τύπος λαμπτήρα: | 1 PC CCFL, χωρίς οδηγό | Διασύνδεση σήματος: | Παράλληλο RGB (1 χλμ, 6 bit), 50 πιν FPC |
| ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 480, WVGA, 134PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -40 ~ 85 °C · Επίπεδο δονήσεων: 3,0G |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη CCFL,Επιτροπή αφής WLED LVDS TFT |
||
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| ΣΑΡΠ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | α-Si TFT-LCD, LCM | - | |
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 320 (τύπος) | 65/65/60/65 (τύπος) | 30/50 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 100: 1 (Μίν.) (Ανακοινώνεται) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6274K | 262K (6-bit) | Χ:0.315" Υ:0.345 |
| Μέγεθος πίνακα: | 7.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 800 ((RGB) × 480 [WVGA] | Βόρεια λωρίδα RGB | 0.195×0.1725 [134PPI] | 0.065×0.1725 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 156 ((H) × 82,8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 17:9 (H:V) | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 280 g (μέγιστο.) | - | - | ||
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
|---|---|
| Ψηλή συχνότητα: | 60 Hz |
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτισμού άκρων | 1 τεμάχιο | Σχήμα U | - | - | |
| Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 660±70V | 6.0±0,5mA | 7.92W (τύπος.) | ||||
| Δραστηριακή συχνότητα | Τετάρτη | |||||
| 30/100KHz (μίν./μέγιστο) | 1125/1280V (μέγιστο) (Ta=+25/-30°C) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | - Όχι, όχι. | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| JST | BHR-04VS-1 | 40,0 mm | 4 πινάκια | 1 τεμάχιο | BLL-4PINS-LNNH | |
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (τύπος) ((VDD/VSHA/VSHD) | 0.20/40/8mA (τύπος) ((IDD/ISHA/ISHD) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Παράλληλα RGB (1 ch, 6-bit) | Επενδύσεις σε ηλεκτρική ενέργεια | ||||
| Λεπτομέρειες FPC: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| 0.5 mm | 50 καρφίτσες | 1 τεμάχιο | ||||
Η σειρά LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

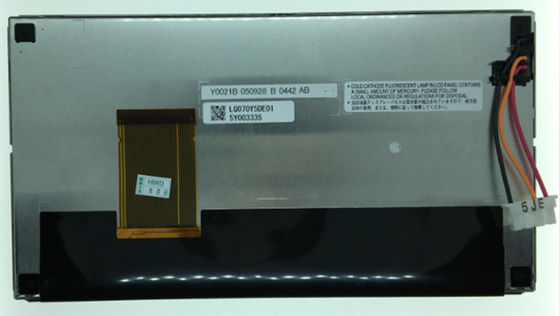

LQ070Y5DE01 υποστηρίζει την προβολή800 ((RGB) × 480Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο WVGA (WVGA) με αναλογία όψεως 17:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 156 ((W) × 82.8 ((H) mm, μέγεθος περίγραμμα 171.6 ((W) × 93.2 ((H) × 14.35 ((Δ) mmΩς προϊόν TN, κανονικά λευκό, μεταδοτικό LCM, το LQ070Y5DE01 μπορεί να παρέχει 320 cd/m2 φωτεινότητα οθόνης 100:1 αναλογία αντίθεσης μετάδοσης, 65/65/60/65 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30/50 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΑυτό το προϊόν υιοθέτησε 1 PC CCFL ως σύστημα φώτων πίσω που τοποθετήθηκε ως τύπος φωτός Edge, απαιτείται επιπλέον εξωτερικός οδηγός φώτων πίσω.
