Λεπτομέρειες:
|
Εμπορικό σήμα: | Αιχμηρός | Πρότυπο: | LQ070Y5DG02 |
---|---|---|---|
Σχήμα εικονοκυττάρου: | 800 (RGB) ×480 [WVGA] 134PPI | Διαγώνιο μέγεθος: | 7,0 ίντσα |
Φωτεινότητα: | 380 cd/m ² (τύπος.) | Πηγή φωτός: | CCFL [PC 1], ώρες 10K, οδηγός W/O |
Τύπος διεπαφών: | Παράλληλος RGB (1 CH, 6 μπιτ), 50 καρφίτσες FPC | Περιβάλλον: | Λειτουργούσα θερμοκρασία: -30 ~ 85 °C Θερμοκρασία αποθήκευσης: -40 ~ 85 °C Επίπεδο δόνησης: 3.0G ( |
Υψηλό φως: | Αιχμηρή TFT LCD επίδειξη CCFL,Επιτροπή αφής WLED LVDS TFT |
LQ070 σειρά LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
Μέγεθος επιτροπής: | 7,0 ίντσα | |||
---|---|---|---|---|
Χαρακτηριστικά γνωρίσματα εικονοκυττάρου: | Ψήφισμα | Ρύθμιση εικονοκυττάρου | Πίσσα σημείων (W×H) | Πίσσα εικονοκυττάρου (W×H) |
800 (RGB) ×480, WVGA | RGB κάθετο λωρίδα | 0.065×0.1735 χιλ. | 0.195×0.1735 χιλ. [134PPI] | |
Μηχανικό μέγεθος: | Ενεργός περιοχή (W×H) | Bezel περιοχή (W×H) | Διάσταση περιλήψεων (W×H) | Βάθος περιλήψεων |
156×82.8 χιλ. | 157.7×84.75 χιλ. | 168×94 χιλ. | 8.85/11.75 (τύπος. /Max.) χιλ. | |
Χαρακτηριστικά γνωρίσματα περιλήψεων: | Ύφος μορφής | Λόγος διάστασης | Προσανατολισμός | Ύφος μορφής |
Επίπεδο ορθογώνιο | 17:9 (W: Χ) | Τύπος τοπίων | ||
Σταθεροποίηση: | Χωρίς | |||
Άλλα χαρακτηριστικά γνωρίσματα: | Κάλυψη επιτροπής | Βάρος | Επιφάνεια | |
- | 185g (μέγιστο) | Αντιθαμπωτικός |
Βασικές πληροφορίες: | Φωτεινότητα | Λειτουργών τρόπος | Αναλογία αντίθεσης |
---|---|---|---|
380 cd/m ² (τύπος.) | TN, κανονικά άσπρος, μεταδιδόμενη | 100:1 (λεπτό) (μεταδιδόμενο) | |
Γωνία εξέτασης (L/R/U/D) | Κατεύθυνση εξέτασης | Ταχύτητα απάντησης | |
65/65/60/65 (τύπος.) (CR≥10) | 6 η ώρα | 30/50 (τύπος.) (Tr/Td) (κα) | |
Χρώμα επίδειξης: | Θερμοκρασία χρώματος | Ποσό χρώματος | Άσπρη χρωματικότητα χρώματος |
6485K | 262K (6-κομμάτι) | Χ: 0,313 Υ: 0,329 |
Κατανάλωση ισχύος: | 4.5W (τύπος.) |
---|---|
Ποσοστό πλαισίων: | 60Hz |
Αντίστροφη ανίχνευση: | Ναι (U/D, L/R) |
Σήμα ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
---|---|---|---|---|---|---|
40/8/0.2/-0.2/0.05/-0.10mA (τύπος.) (ISHA/ISHD/IDD/IEE/ICC/ISS) | 5.3/2.7/15/-12.0/-17.4V (τύπος.) (VSHA/VSHD/VDD/VEEDC/VSS) | - | ||||
Τάση για τα σήματα επίδειξης: | 0≤VIL≤0.2VSHD 0.8VSHD≤VIH≤VSHD | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Διεπαφή | |||
- | FPC | Παράλληλος RGB (1 CH, 6 μπιτ) | ||||
Διεπαφή σημάτων: | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
PC 1 | 50 καρφίτσες |
Χαρακτηριστικά γνωρίσματα Backlight: | Τύπος | Θέση | Μορφή | Ποσό | Ζωή (ώρες) | Αντικατάσταση |
---|---|---|---|---|---|---|
CCFL | Τύπος φωτός ακρών | Μορφή του U | PC 1 | 10K (ελάχιστος) | - | |
CCFL ηλεκτρικό: | Τρέχουσα εισαγωγή | Εισαγωγή τάσης | Κατανάλωση | |||
6.0±0.5mA | 640/720/800V (ελάχιστος/τύπος. /Max.) | 4.32W (τύπος.) | ||||
Διεγερτική τάση | Συχνότητα λαμπτήρων | |||||
2100/2200V (μέγιστο) (Ta=+25/-30℃) | 30/100KHz (ελάχιστος/μέγιστος) | |||||
Χαρακτηριστικά γνωρίσματα διεπαφών: | Θέση | Τύπος | Οδηγός CCFL | |||
- | Συνδετήρας | Αριθ. | ||||
Λεπτομέρεια διεπαφών | Εμπορικό σήμα | Πρότυπο | Ποσό | Πίσσα καρφιτσών | Καρφίτσες | Ανάθεση καρφιτσών |
JST | Bhsr-02vs-1 | PC 1 | 3,5 χιλ. | 2 καρφίτσες | Bll-2pins-HL |

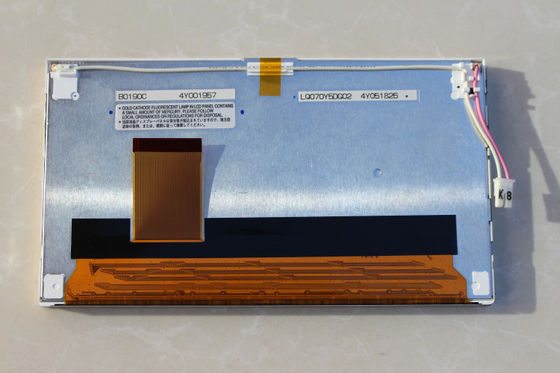

Επίδειξη υποστηρίξεων LQ070Y5DG02 800 (RGB) ×480 (WVGA) με το λόγο διάστασης στις 17:9 (W: Χ), τα του οποίου εικονοκύτταρα τακτοποιούνται στο RGB κάθετο λωρίδα. Όσον αφορά στη μηχανική λεπτομέρεια, χαρακτηρίζει την ενεργό περιοχή 156 ×82.8 (W) (Χ) χιλ., μέγεθος περιλήψεων 168 ×94 (W) (Χ) ×11.75 (D) χιλ., που βλέπει το μέγεθος περιοχής 157,7 ×84.75 (W) (Χ) χιλ., με το treament επιφάνειας του αντιθαμπωτικού, καθαρού βάρους 185g (μέγιστο). Όπως μια TN, κανονικά άσπρο, μεταδιδόμενο προϊόν LCM, LQ070Y5DG02 μπορεί παρέχει 380 cd/m επίδειξης ² αναλογία αντίθεσης φωτεινότητας 100:1 τη transimissive, το 65/65/60/65 (τύπος.) (CR≥10) (L/R/U/D) η γωνία εξέτασης, η καλύτερη κατεύθυνση άποψης σε 6 η ώρα, και ο χρόνος απόκρισης της 30/50 (τύπος.) γκρίζας κλίμακας κας (Tr/Td) ή της φωτεινότητας του υπο--εικονοκυττάρου καθορίζονται με ένα γκρίζο σήμα κλίμακας 6 μπιτ για κάθε σημείο, παρουσιάζοντας κατά συνέπεια μια παλέτα των χρωμάτων 262K. Αυτό το προϊόν υιοθέτησε 1 τα PC CCFL δεδομένου ότι είναι backlight σύστημα που τοποθετήθηκε ως τύπος φωτός ακρών και έχει έναν χρόνο οικονομικά ενεργής ζωής των ωρών 10K, ο εξωτερικός οδηγός backlight απαιτείται πρόσθετα.
