Λεπτομέρειες:
|
| Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | Εμπορικό σήμα επιτροπής: | Αιχμηρό |
|---|---|---|---|
| Φωτεινότητα: | 485 cd/m2 (τύπος) | Μέγεθος πίνακα: | 7 ίντσες. |
| Τύπος λαμπτήρα: | 6S4P WLED, 10K ώρες, χωρίς οδηγό | Διασύνδεση σήματος: | Παράλληλο RGB (1 ch, 6-bit), 40 πινών Συνδέτης |
| ΕΠΙΤΡΟΠΗ: | 800×480 ((RGB), WVGA, 134PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 85 °C · Θερμοκρασία αποθήκευσης: -40 ~ 85 °C · Επίπεδο δονήσεων: 3,0G |
| Επισημαίνω: | Αιχμηρή TFT LCD επίδειξη CCFL,Επιτροπή αφής WLED LVDS TFT |
||
Η σειρά LQ070 LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| Χαρακτηριστικά pixel: | Φόρμα pixel | 800×480 ((RGB) [WVGA] | Σημείο ορόσημο | 0.1955 × 0,057 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Οριζόντια λωρίδα RGB | Πιξέλες | 0.1955 × 0,1955 mm (H × V) [134PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1560,4 × 82,08 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 165.2 × 92,4 mm (H × V) | Βαθμός του περιγράμματος | 100,56±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 17:9 (H:V) | Στυλ σχήματος | ||
| Εικόνα αφής: | Σημεία επαφής | - | Σήμα TP | - |
| Ελεγκτής TP | Χωρίς χειριστήριο αφής | Εικόνα αφής | 4 καλώδια αντίσταση επαφής | |
| Τρύπες & Κράφτες: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Βάρος | ΔΕΠ | Επιφάνεια | - |
| Βασικές πληροφορίες: | Φωτεινότητα | 485 cd/m2 (τύπος) | Αντιδιαστολή | 1501 (μίν.) (Μεταδοτικό) |
|---|---|---|---|---|
| Γωνία θέασης | 65/65/50/65 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | - | Χρόνος απόκρισης | 20/30 (Τύπος) (Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.308Βι:0.330 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6747K | Λευκή Ομοιότητα | - |
| Συχρότητα πλαισίου: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
| Ελεγκτής χρόνου (T-CON): | Ενσωματωμένο T-CON |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 4 χορδές | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 10 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 6S4P | Θέση | Τύπος φωτισμού άκρων | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 20.5/22.2V (τύπος/μέγιστο) | Τρέχουσα εισροή | 30/35mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 2.46W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| 0.5 mm | 10 καρφίτσες | 1 τεμάχιο | ||||
| Σύστημα σήματος: | Παράλληλα RGB (1 ch, 6-bit) | Λογική τάση | 0≤VIL≤0,3VCC· 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | - | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | 40FHY-RSM1-GAN-TF | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||

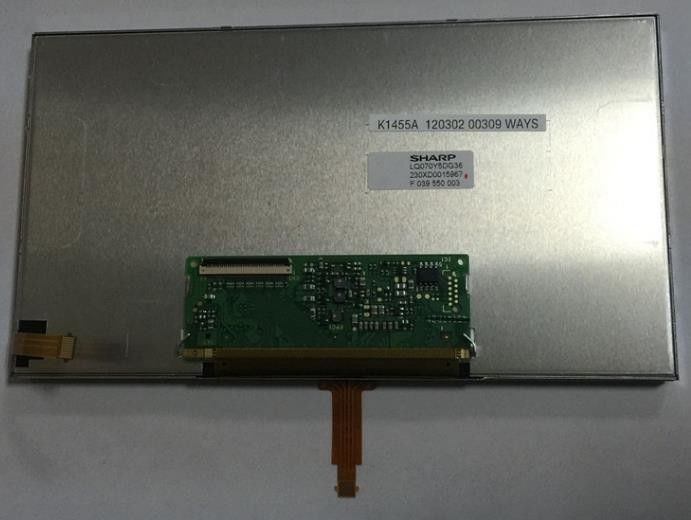

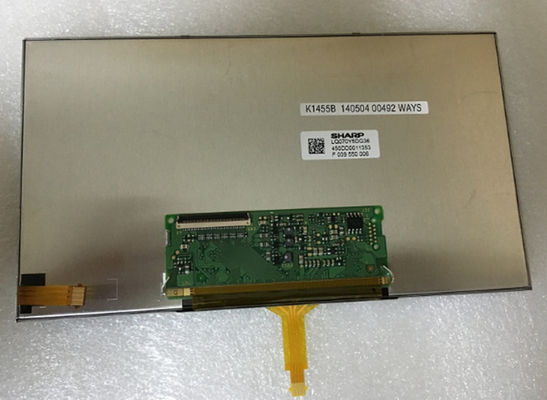

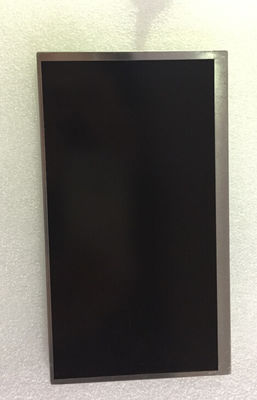

LQ070Y5DG36 υποστηρίζει την προβολή800×480 ((RGB)Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο WVGA (WVGA) με αναλογία όψεως 17:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε οριζόντια λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 156.4 ((W) × 82.08 ((H) mm, μέγεθος περίγραμμα 165.2 ((W) × 92.4 ((H) × 11Ως TN, κανονικά λευκό, μεταδοτικό προϊόν LCM, το LQ070Y5DG36 μπορεί να παρέχει φωτεινότητα οθόνης 485 cd/m2 με αναλογία αντίθεσης μεταδοτικής 150:1, 65/65/50/65 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασηςΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.Αυτό το προϊόν υιοθέτησε 6S4P WLED ως είναι σύστημα φώτων πίσω που τοποθετήθηκε ως Edge φωτισμού τύπου και έχουν ένα χρόνο ζωής εργασίας των 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός οπίσθιου φωτισμού.
