Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρό | Πρότυπο πάνελ: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ |
|---|---|---|---|
| Φωτεινότητα: | 300 cd/m2 (Τύπος) | Μέγεθος πίνακα: | 8.4» |
| Τύπος λαμπτήρα: | 1 PC CCFL, 50 χιλιάδες ώρες. | Διασύνδεση σήματος: | Παράλληλο RGB (1 ch, 6-bit), 31 πινών Συνδέτης |
| ΕΠΙΤΡΟΠΗ: | 640 (RGB) ×480, VGA, 94PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 55 °C · - |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||
Η σειρά LQ084 LQ084V1DG22 LQ084V1DG21E
| Χαρακτηριστικά pixel: | Φόρμα pixel | 640 ((RGB) × 480 [VGA] | Σημείο ορόσημο | 00,089 × 0,270 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.267 × 0,270 mm (H × V) [94PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1700,88 × 129,6 mm (H × V) | Περιοχή Bezel | 1750,9 × 134,6 mm (H × V) |
| Σχεδιασμός Dim. | 216 × 152,4 mm (H × V) | Βαθμός του περιγράμματος | 12.0 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος |
| Βασικές πληροφορίες: | Φωτεινότητα | 300 cd/m2 (Τύπος) | Αντιδιαστολή | 250(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 55/55/55/40 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | - | Χρόνος απόκρισης | 20/40 (Τύπος) (Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | - | Αριθμοί χρώματος | 262K (6-bit) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | - | Τύπος λαμπτήρα | CCFL | Χρόνος ζωής | 50 χιλιάρικα (τύπος) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | Αντικατάστατο (LQ0DDB0004) | Ποσό | 1 τεμάχιο | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | Τρέχουσα εισροή | 2.0/6.0/6.5mA (Min./Type./Max.) | |||
| Συχνότητα | 20/45/70KHz (μίν./τύπος/μέγιστος.) | Τετάρτη | 1300/1500V (μέγιστο) (Ta=+25/0°C) | |||
| Κατανάλωση | 4.1W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | BHR-03VS-1 | 40,0 mm | 3 καρφίτσες | 1 τεμάχιο | BLL-3PINS-HNL | |

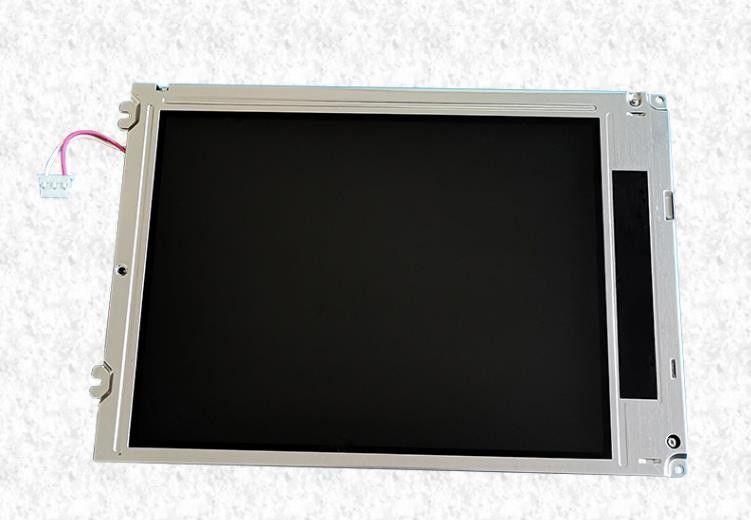

Το LQ084V1DG21E υποστηρίζει την προβολή640 (RGB) × 480(VGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 170.88 ((W) × 129.6 ((H) mm, μέγεθος περίγραμμα 216 ((W) × 152.4 ((H) mm,μέγεθος περιοχής παρακολούθησης 175Ως TN, κανονικά λευκό, μεταδοτικό προϊόν LCM, το LQ084V1DG21E μπορεί να παρέχει φωτεινότητα οθόνης 300 cd / m2 250: 1 αναλογία αντίθεσης μετάδοσης, 55/55/55/40 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασηςΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.Αυτό το προϊόν υιοθέτησε 1 PC CCFL ως είναι backlight systerm η οποία τοποθετήθηκε ως Edge είδος φωτός (κάτω πλευρά) και έχουν ένα χρόνο ζωής εργασίας των 50K ώρες.
