Λεπτομέρειες:
|
| Πρότυπο πάνελ: | LQ084V3DG02 | Εμπορικό σήμα επιτροπής: | Αιχμηρό |
|---|---|---|---|
| Φωτεινότητα: | 400 cd/m2 (Τύπος) | Μέγεθος πίνακα: | 8.4 ίντσες |
| Διασύνδεση σήματος: | Παράλληλο RGB (1 χλμ, 6 bit), 33 καρφίτσες Συνδέτης | Τύπος λαμπτήρα: | 6S2P WLED, 50 χιλιάδες ώρες, χωρίς οδηγό. |
| ΕΠΙΤΡΟΠΗ: | 640 (RGB) ×480, VGA, 95PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C · Επίπεδο δονήσεων: 2,0G |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||

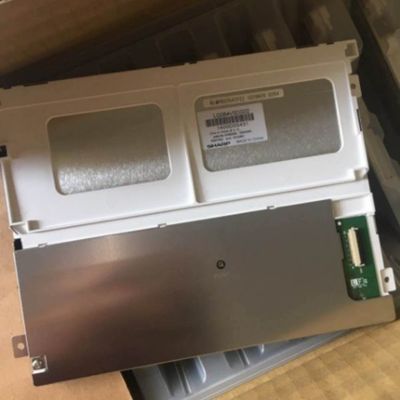

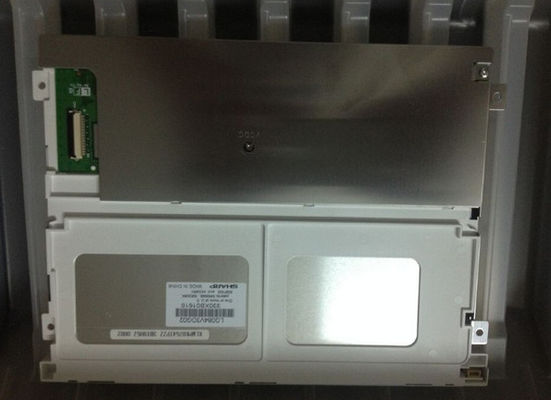

Η σειρά LQ084 LQ084V3DG02 LQ084V3DG01
| Χαρακτηριστικά pixel: | Φόρμα pixel | 640 ((RGB) × 480 [VGA] | Σημείο ορόσημο | 00,089 × 0,267 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.267 × 0,267 mm (H × V) [95PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 1700,88 × 128,16 mm (H × V) | Περιοχή Bezel | 175.5 × 133,0 mm (H × V) |
| Σχεδιασμός Dim. | 199.5 × 149,5 mm (H × V) | Βαθμός του περιγράμματος | 11.6 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες για τοποθέτηση προσώπου (4-Φ3.2) | |||
| Άλλα χαρακτηριστικά: | Βάρος | 400 g (μέγιστο.) | Επιφάνεια | Αντιφως |
| Βασικές πληροφορίες: | Φωτεινότητα | 400 cd/m2 (Τύπος) | Αντιδιαστολή | 600(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 65/65/55/60 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 5/21 (Τύπος) ((Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.292Βι:0.316 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 7970K | Λευκή Ομοιότητα | - |
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
|---|---|
| Καταναλώσεις ενέργειας: | 4.62W |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | 2 χορδές | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | 50 χιλιάρικα (τύπος) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 6S2P | Θέση | Τύπος φωτισμού άκρων | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 19.8V (τύπος.) | Τρέχουσα εισροή | 100/105mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 3.96W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που χρησιμοποιούνται για την παρακολούθηση των επιβατών. | 10,0 mm | 4 πινάκια | 1 τεμάχιο | BLE-4PINS-AACC | |
| Σύστημα σήματος: | Παράλληλα RGB (1 ch, 6-bit) | Λογική τάση | VIL≤0,8V; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) (VCC) | Τρέχουσα εισροή | 200/360mA (τύπος/μέγιστο) (ICC) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΙΡΙΣΟ | IMSA-9637S-33Y902 | 0.5 mm | 33 πινάκια | 1 τεμάχιο | DRGB-33P1C6B-020A | |
LQ084V3DG02 υποστηρίζει την προβολή640 (RGB) × 480Το VGA έχει αναλογία όψεως 4:3 (W:H), τα pixel του οποίου είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 170,88 mm × 128,16 mm, μέγεθος περίγραμμα 199,5 mm × 149.5 ((H) mm, μεγέθους περιοχής προβολής 175,5 mm × 133,0 mm, με επιφανειακή επεξεργασία από αντιφως, καθαρό βάρος 400 g (μέγιστο).Το LQ084V3DG02 μπορεί να παρέχει 400 cd/m2 φωτεινότητα οθόνης 6001 αναλογία αντίθεσης μετάδοσης, 65/65/55/60 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 5/21 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε το 6S2P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
