Λεπτομέρειες:
|
| Σχήμα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | ΕΜΑΡΚΑ: | Αιχμηρό |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 10,1 ίντσα | Φωτεινότητα: | 400 cd/m2 (Τύπος) |
| Πηγή φωτός: | WLED [7S6P], 10 χλμ. ώρες, χωρίς οδηγό | Τύπος διεπαφής: | MIPI (2 ch, 4 λωρίδες δεδομένων), 51 πινές |
| Φόρμα pixel: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -10 ~ 60 °C · Θερμοκρασία αποθήκευσης: -20 ~ 70 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||

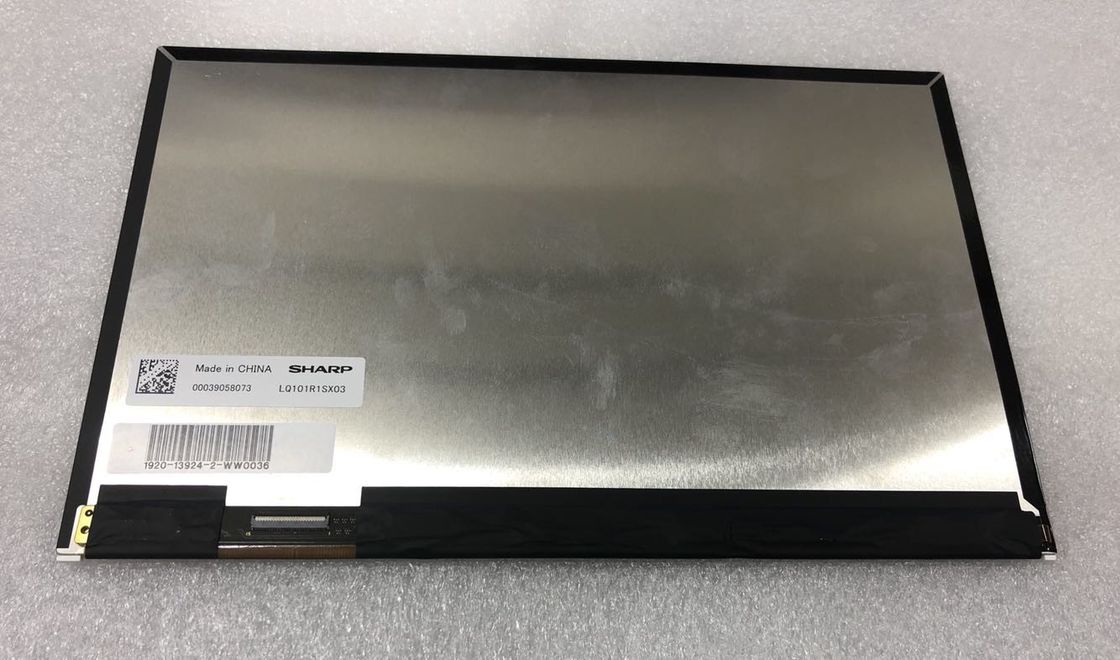

Η σειρά LQ101 LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Μέγεθος πίνακα: | 10.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Βόρεια λωρίδα RGB | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 2160,96 × 135,6 mm | - | 228.2×148,6 mm | 2.08/4.45 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 125.0/138.0g (τύπος/μέγιστο.) | Διαφανής, σκληρή επικάλυψη | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 400 cd/m2 (Τύπος) | IPS, συνήθως μαύρο, μεταδοτικό | 900(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 80/80/80/80 (Μίν.) | Συμμετρία | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 51% | 71% | 53% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.40 (τύπος/μέγιστος) ((5 βαθμοί) | ||
| Ποσοστό εικόνας: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 185/370mA (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | MIPI (2 ch, 4 λωρίδες δεδομένων) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| HRS | FH35C-51S-0.3SHW | 1 τεμάχιο | 0.3 mm | 51 καρφίτσες | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 6 χορδές | 7S6P | 10K ((Τύπος.) | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 20.0mA (τύπος.) | 18.2/21.0/23.1V (μίν./τύπος/μέγιστος.) | 2.52/2.78W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | - Όχι, όχι. | ||||
Το LQ101R1SX03 υποστηρίζει την προβολή2560 ((RGB) × 1600(WQXGA) με αναλογία όψεως 16:10 (W: H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip, σύμφωνα με τον υπολογισμό του Panelook η πυκνότητα των pixel είναι 299 PPI.Διαθέτει ενεργό χώρο 216.96 ((W) × 135.6 ((H) mm, μέγεθος περίγραμμα 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, με επιφανειακή επεξεργασία Clear, Hard coating, καθαρό βάρος 125.0/138.0g (τύπος./Max.).Προϊόν LCM με μεταδοτική λειτουργία, LQ101R1SX03 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 900: 1 αναλογία μεταδοτικής αντίθεσης, γωνία θέασης 80/80/80/80 (Min.) ((CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης σε Συμμετρία,και χρόνος απόκρισης 25 (τύποςΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα,επίσης με απόδοση χρωματικής γκάμας 50% (NTSC)Αυτό το προϊόν υιοθέτησε το 7S6P WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτός Edge και έχει διάρκεια ζωής 10K ώρες, απαιτείται επιπλέον εξωτερικός οδηγός φώτισής.
