Λεπτομέρειες:
|
| ΕΜΑΡΚΑ: | Αιχμηρό | Σχήμα: | LQ104S1DG31 |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 10.4 ίντσες | Φωτεινότητα: | 350 cd/m ² (τύπος.) |
| Τύπος διεπαφής: | CMOS (1 ch, 6-bit), 41 καρφίτσες Συνδέτης | Πηγή φωτός: | CCFL [2 τεμάχια], 50 χιλιάδες ώρες, Οδηγός W/O |
| Φόρμα pixel: | 800 ((RGB) × 600 [SVGA] 96PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C · Επίπεδο δονήσεων: 2.0G |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||
Η σειρά LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 350 (τύπος) | 70/70/50/60 (τύπος) | 10/25 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 300: 1 (μίν.) (Ανακοινώνεται) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| Λευκή παραλλαγή: | 1.45 (μέγιστο) 5 βαθμοί | ||
| Μέγεθος πίνακα: | 10.4" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 800 ((RGB) × 600 [SVGA] | Βόρεια λωρίδα RGB | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183,8 ((V) | 11.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 4Γεωγραφικό | ||
| Εγκατάσταση: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.5, 2-R1.75) | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 600 g (μέγιστο.) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Αντίστροφη σάρωση: | Ναι (180°) |
|---|---|
| Ψηλή συχνότητα: | 60 Hz |
| Καταναλώσεις ενέργειας: | 6.6W |
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτεινής ακμής (πάνω πλευρά) | 2 τεμάχια | Καθαρός. | 50 χιλιάρικα. | Αντικατάστατο | |
| Ηλεκτρική: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
| 467V (τύπος) | 3.5/6.0/6.5mA (μίν./τύπος/μέγιστος.) | 5.6W (τύπος.) | ||||
| Δραστηριακή συχνότητα | Τετάρτη | |||||
| 35/60/70KHz (λεπτο/τύπος/μέγιστο) | 1300V (μέγιστο) (Ta=-30°C) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | - Όχι, όχι. | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 καρφίτσες | 2 τεμάχια | BLL-2PINS-HL | |
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (τύπος) ((VCC) | 300/200mA (τύπος) (ICC) | - | ||||
| Πρόσθετη τάση για σήματα οθόνης: | VIL≤0,9V; 2,1V≤VIH | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | CMOS (1 ch, 6-bit) | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| HRS | DF9MA-41P-1V | 10,0 mm | 41 καρφίτσες | 1 τεμάχιο | DRGB-41P1C6B-010C | |

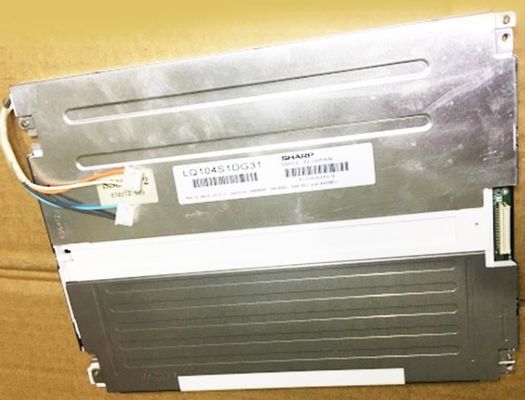

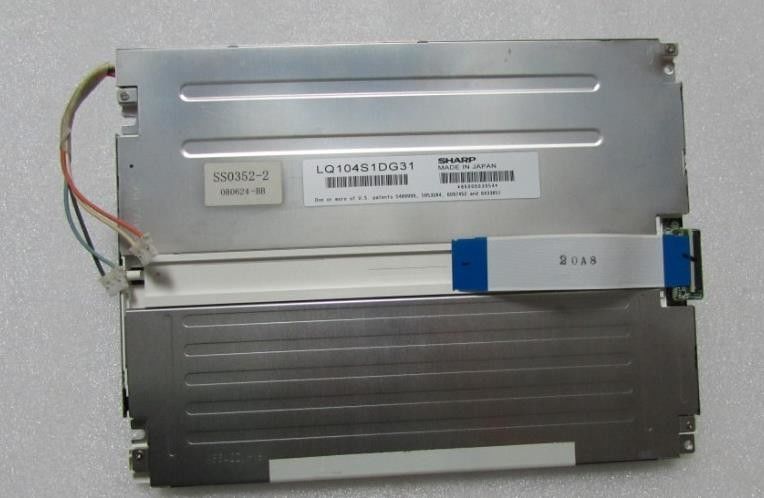

Η LQ104S1DG31 υποστηρίζει την προβολή800 ((RGB) × 600(SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 243 ((W) × 183.8 ((H) mm,μέγεθος περιοχής παρατήρησης 215.4 ((W) × 162.4 ((H) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 600 g (μέγιστο).Το LQ104S1DG31 μπορεί να παρέχει 350 cd/m2 φωτεινότητα οθόνης 3001 αναλογία αντίθεσης μετάδοσης, γωνία θέασης 70/70/50/60 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/25 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω πλευρά) και έχει διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
