Λεπτομέρειες:
|
| Όνομα μοντέλου: | LQ104S1LG21 | Κατασκευαστής: | Αιχμηρό |
|---|---|---|---|
| Μέγεθος οθόνης: | 10.4 ίντσες | Φωτεινότητα: | 350 cd/m ² (τύπος.) |
| Αριθμός pixel: | 800 (RGB) ×600 (SVGA) 96PPI | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -30 ~ 70 °C Θερμοκρασία λειτουργίας: -10 ~ 65 °C |
| Πίσω φωτισμός: | 2 PC CCFL, 50 χιλιάδες ώρες, χωρίς οδηγό. | Τύπος σημάτων: | LVDS (1 CH, 6 μπιτ), συνδετήρας 20 καρφιτσών |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||

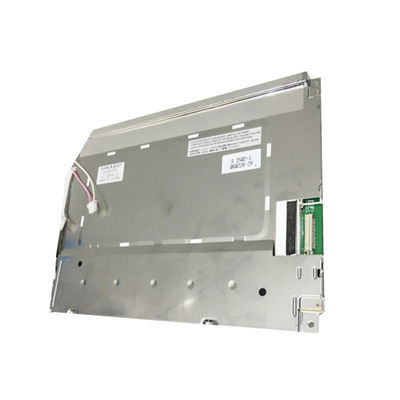

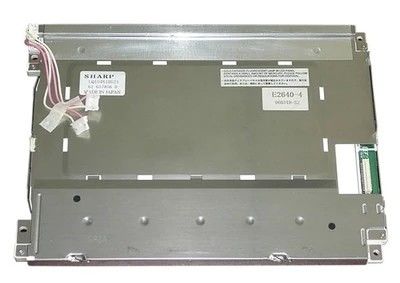

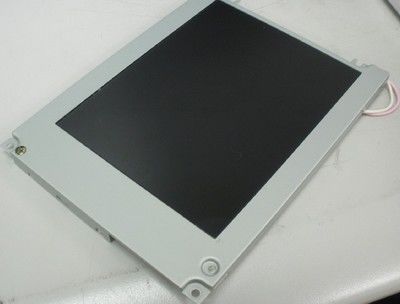

Η σειρά LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51
| Βασικές πληροφορίες: | Φωτεινότητα | 350 cd/m2 (Τύπος) | Αντιδιαστολή | 300: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | Στις έξι. | Ταχύτητα απόκρισης | 10/25 (Τύπος) (Tr/Td) (ms) | |
| Γωνία θέασης | 70/70/40/70 (τύπος) | Τρόπος λειτουργίας | TN, κανονικά λευκό, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Χρώμα υποστήριξης | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.45 (μέγιστο) 5 βαθμοί |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 800 ((RGB) × 600 [SVGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,088 × 0,264 mm | Πιξέλες Πίτσα ((W × H) | 0.264 × 0,264 mm [96PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 211.2 ((W) × 158.4 ((H) mm | Γενικά Ντιμ. | 246.5 ((W) × 179.4 ((H) mm |
| Άνοιγμα κούτσουρου | 214.6 ((W) × 162.4 ((H) mm | Συνολικό βάθος | 15.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 4:3 | Στυλ σχήματος | ||
| Εγκατάσταση: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.4, 2-3.4×4.4) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα στοιχεία: | Μάζα | 620 g (μέγιστο.) | Επιφάνεια | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
| Καταναλώσεις ενέργειας: | 6.6W |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 310/510mA (τύπος) | Τεχνολογία | 3.3V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Επενδύσεις σε ηλεκτρονικά συστήματα | |||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| I-PEX | 20186-020E-13F | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Θέση | Τύπος φωτεινής ακμής (πάνω πλευρά) |
|---|---|---|---|---|---|---|
| Ανταλλαγή | Αντικατάστατο | Ποσό | 2 τεμάχια | Ζωή | 50 χλμ. (μίν.) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 3.5/6.0/7.0mA (μίν./τύπος/μέγιστος.) | Τεχνολογία | 467V (τύπος) | ||
| Συχνότητα | 35/60/70KHz (λεπτο/τύπος/μέγιστο) | Τετάρτη | 1450V (μέγιστο) (Ta=-10°C) | |||
| Κατανάλωση | 5.6W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| JST | BHR-03VS-1 | 2 τεμάχια | 40,0 mm | 3 καρφίτσες | BLL-3PINS-HNL | |
| Οδηγός φώτων πίσω: | - Όχι, όχι. | |||||
Η LQ104S1LG21 υποστηρίζει την προβολή800 ((RGB) × 600Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 246.5 ((W) × 179.4 ((H) mm, μεγέθους περιοχής προβολής 214,6 mm × 162,4 mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 620 g (μέγιστο).Το LQ104S1LG21 μπορεί να παρέχει 350 cd/m2 φωτεινότητα οθόνης 3001 αναλογία αντίθεσης μετάδοσης, 70/70/40/70 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/25 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω πλευρά) και έχει διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
