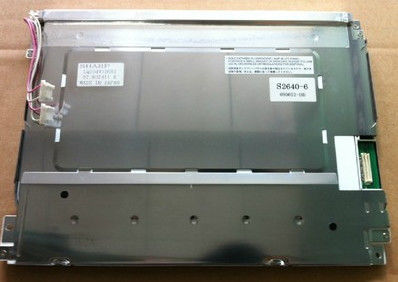

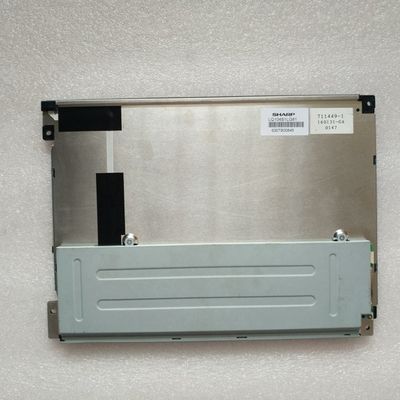

Λεπτομέρειες:
|
| Εμπορικό σήμα επιτροπής: | Αιχμηρό | Πρότυπο πάνελ: | LQ104S1LG61 |
|---|---|---|---|
| ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 600, SVGA, 96PPI | ΦΩΤΙΚΟΤΗΤΑ: | 420 cd/m ² (τύπος.) |
| Μέγεθος πίνακα: | 10.4inch | Διασύνδεση σήματος: | LVDS (1 CH, 6 μπιτ), συνδετήρας 20 καρφιτσών |
| Τύπος λαμπτήρα: | 2 PC CCFL, 50 χιλιάδες ώρες, χωρίς οδηγό. | Περιβάλλον: | Θερμοκρασία λειτουργίας: -30 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή CCFL LVDS,Επιτροπή CCFL NEC TFT |
||
Η σειρά LQ104 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Χαρακτηριστικά pixel: | Φόρμα pixel | 800 ((RGB) × 600 [SVGA] | Σημείο ορόσημο | 00,088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 211.2 × 158,4 mm (H × V) | Περιοχή Bezel | 214.6 × 162,4 mm (H × V) |
| Σχεδιασμός Dim. | 246.5 × 179,4 mm (H × V) | Βαθμός του περιγράμματος | 13.7 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.4, 2-3.4×4.4) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα χαρακτηριστικά: | Βάρος | 620 g (μέγιστο.) | Επιφάνεια | Αντιφωτισμός, σκληρή επίστρωση (3H), αντιαντανάκλαση |
| Βασικές πληροφορίες: | Φωτεινότητα | 420 cd/m2 (Τύπος) | Αντιδιαστολή | 600(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 70/70/50/60 (τύπος) | Οπτική λειτουργία | TN, κανονικά λευκό, μεταδοτικό | |
| Κατεύθυνση θέασης | Στις έξι. | Χρόνος απόκρισης | 10/25 (Τύπος) (Tr/Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25 (μέγιστο) ((5 βαθμοί) |
| Συχρότητα πλαισίου: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
| Καταναλώσεις ενέργειας: | 8.0W |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Χρόνος ζωής | 50 χλμ. (μίν.) (ώρα) |
|---|---|---|---|---|---|---|
| Αντικατάσταση | Αντικατάστατο | Ποσό | 2 τεμάχια | Θέση | Τύπος φωτεινής ακμής (πάνω πλευρά) | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 583V (τύπος.) | Τρέχουσα εισροή | 3.0/6.0/6.5mA (Min./Type./Max.) | ||
| Συχνότητα | 35/60/80KHz (λεπτο/τύπος/μέγιστο) | Τετάρτη | 1300V (μέγιστο) (Ta=-30°C) | |||
| Κατανάλωση | 7.0W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| JST | BHR-02 ((8.0) VS-1N | 80,0 mm | 2 καρφίτσες | 2 τεμάχια | BLL-2PINS-HL | |
| Σύστημα σήματος: | Επενδύσεις σε ηλεκτρονικά συστήματα | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3/5.0V (τύπος) | Τρέχουσα εισροή | 300/200mA (τύπος) ((3.3/5.0V) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| ΔΕΑ | FI-SE20P-HF | 1.25 mm | 20 καρφίτσες | 1 τεμάχιο | Δοκιμαστική μονάδα | |
LQ104S1LG61 υποστηρίζει την εμφάνιση800 ((RGB) × 600Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 211.2 ((W) × 158.4 ((H) mm, μέγεθος περίγραμμα 246.5 ((W) × 179.4 ((H) mm, μεγέθους περιοχής προβολής 214,6 mm × 162,4 mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), αντανάκλαση, καθαρό βάρος 620 g (μέγιστο).Το LQ104S1LG61 μπορεί να παρέχει 420 cd/m2 φωτεινότητα οθόνης 6001 αναλογία αντίθεσης μετάδοσης, γωνία θέασης 70/70/50/60 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/25 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω πλευρά) και έχει διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
