Λεπτομέρειες:
|
| Σχήμα: | LQ121K1LW56 | Διαγώνιο μέγεθος: | 12,1 ίντσα |
|---|---|---|---|
| Τύπος διεπαφής: | Επικοινωνία LVDS (1 ch, 6/8-bit) 20 πινών Συνδέτης | Πηγή φωτός: | WLED, 50 χιλιάδες ώρες, με LED Driver |
| Φωτεινότητα: | 320 cd/m ² (τύπος.) | Φόρμα pixel: | 1280 ((RGB) × 800 [WXGA] 124PPI |
| Γωνία θέασης: | 85/85/85/85 | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 80 °C · Θερμοκρασία αποθήκευσης: -30 ~ 80 °C |
| Επισημαίνω: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
||

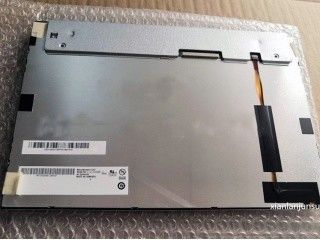

Η σειρά LQ121 LQ121K1LW56 LQ121K1LG61
| Μέγεθος πίνακα: | 12.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1280 (RGB) × 800, WXGA | Βόρεια λωρίδα RGB | 00,068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 261.12 × 163,2 mm | 2640,3 × 167,2 mm | 278×184 mm | 10.2 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 550 g (μέγιστο.) | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 320 cd/m2 (τύπος) | Νέος τρόπος 2, κανονικά μαύρος, μεταδοτικός. | 1200(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 7351K | 262K/16.7M (6-bit / 8-bit) | Χ:0.300" Υ:0.320 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 71% | 92% | 72% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.43 (μέγιστο) ((5 βαθμοί) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (τύπος/μέγιστο.) | 3.3V (τύπος) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| - | Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | ||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| HRS | DF14H-20P-1.25H ((56) | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστικό σήμα | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 50 χιλιάρικα. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | Μειωμένο μέγεθος | 1 τεμάχιο | 10,0 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 315mA | 12.0V (τύπος.) | 3.78W | ||||
Το LQ121K1LW56 υποστηρίζει την προβολή1280 (RGB) × 800(WXGA) με αναλογία όψεως 16:10 (W:H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 261.12 ((W) × 163.2 ((H) mm, μέγεθος περίγραμμα 278 ((W) × 184 ((H) mm,μεγέθους περιοχής προβολής 264,3 mm × 167,2 mm, με επιφανειακή επεξεργασία από αντηλιακό, σκληρή επικάλυψη (3H), καθαρό βάρος 550 g (μέγιστο).Το LQ121K1LW56 μπορεί να παρέχει 320 cd/m2 φωτεινότητα οθόνης 12001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 8-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 71% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο LQ121K1LW56 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 συνδέσμους συνδέσμου με τάση τροφοδοσίας 3.3V (τύπος).
