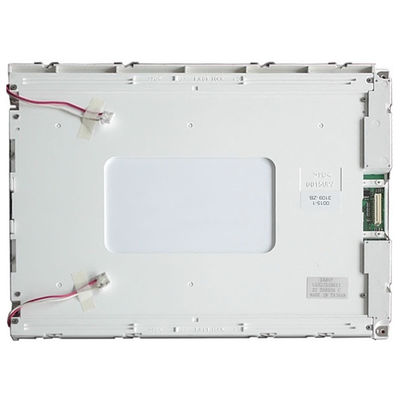

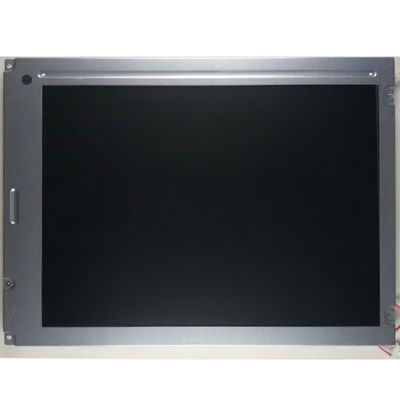

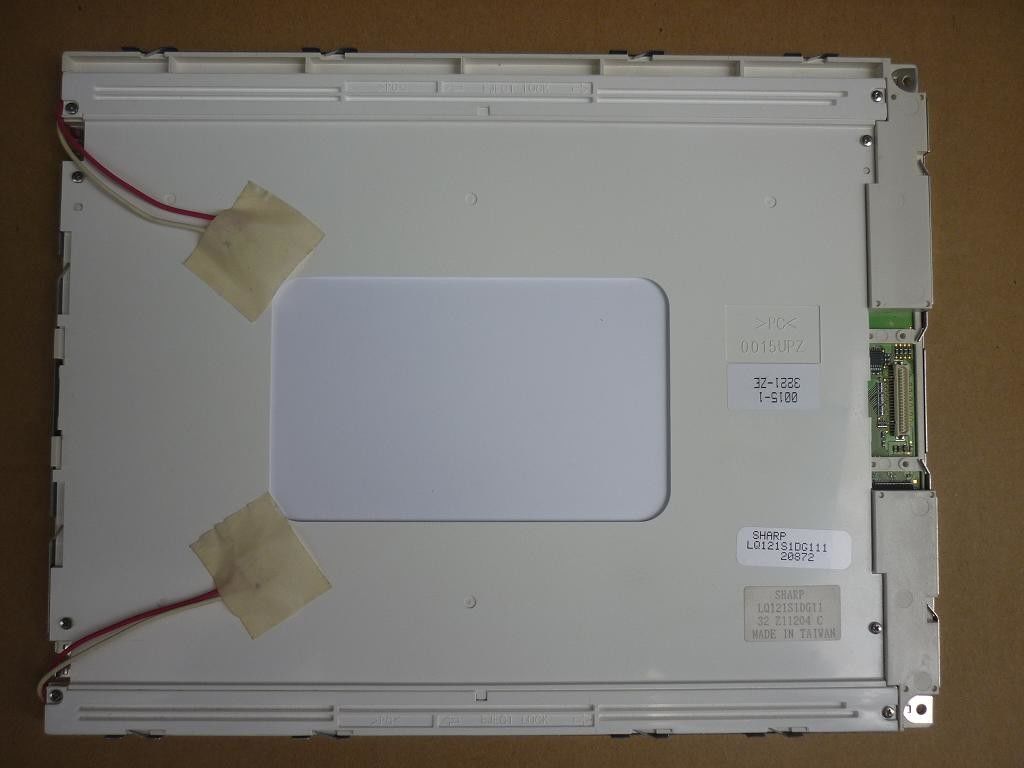

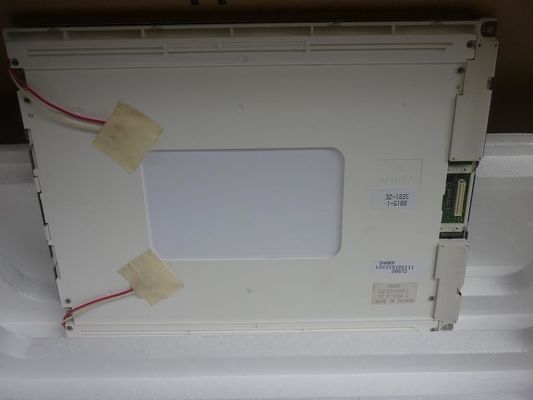

Λεπτομέρειες:
|
| Σχήμα: | LQ121S1DG11 | Διαγώνιο μέγεθος: | 12,1 ίντσα |
|---|---|---|---|
| Πηγή φωτός: | CCFL [2 τεμάχια], 50 χιλιάδες ώρες, Οδηγός W/O | Τύπος διεπαφής: | Παράλληλο RGB (1 χλμ, 6 bit), 41 καρφίτσες Συνδέτης |
| Φόρμα pixel: | 800 (RGB) ×600 [SVGA] 82PPI | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
| Φωτεινότητα: | 250 cd/m2 (Τύπος) | Γωνία θέασης: | 60/60/45/55 |
| Επισημαίνω: | Επίδειξη LVDS TFT LCD,Υψηλή επίδειξη φωτεινότητας LCD WLED |
||
Η σειρά LQ121 LQ121S1DG41 LQ121S1DG31 LQ121S1DG21
| Μέγεθος οθόνης: | 12.1" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 800 ((RGB) × 600, SVGA | Βόρεια λωρίδα RGB | 00,1025 × 0,3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 246 × 184,5 mm | 249.0 × 187,5 mm | 290×225 mm | 13.2 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 4:3 | Τύπος τοπίου | ||
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 830 g (τύπος.) | - | Αντιφως (Haze 28%), σκληρή επίστρωση (3H) | ||
| Τρύπες & Κράφτες: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.4, 2-R1.7) στα αριστερά, δεξιά περίγραμμα | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 250 cd/m2 (Τύπος) | TN, κανονικά λευκό, μεταδοτικό | 300(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Στις έξι. | 60/60/45/55 (τύπος) | 15/30 (Τύπος) (Tr/Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6409K | 262K (6-bit) | Χ:0.315" Υ:0.325 | |
| Λευκή Ομοιότητα: | 1.45 (μέγιστο) 5 βαθμοί | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτεινής πλάκας (πάνω και κάτω) | 50 χιλιάρικα. | 2 τεμάχια | Καθαρός. | Αντικατάστατο (LQ0DDB5185) | |
| Ηλεκτρική: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 550V (τύπος) | 2.0/6.0/6.5mA (Min./Type./Max.) | 6.6W (τύπος.) | ||||
| Δραστηριακή συχνότητα | Τετάρτη | |||||
| 20/35/60KHz (λεπτο/τύπος/μέγιστο) | 1200/1400V (μέγιστο) (Ta=+25/0°C) | |||||
| Χαρακτηριστικά διεπαφής: | Κράτος του οδηγού CCFL | Φυσικός τύπος | Θέση διεπαφής | |||
| - Όχι, όχι. | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| JST | BHR-03VS-1 | 2 τεμάχια | 3 καρφίτσες | 40,0 mm | BLL-3PINS-HNL | |
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (τύπος) ((VCC) | 180/180mA (τύπος) (ICC) | - | ||||
| Πρόσθετη τάση για σήματα οθόνης: | VIL≤0,9V; 2,5V≤VIH | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Παράλληλα RGB (1 ch, 6-bit) | Συνδετήρας | - | ||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| HRS | DF9MA-41P-1V | 1 τεμάχιο | 41 καρφίτσες | 10,0 mm | DRGB-41P1C6B-010D | |
Η LQ121S1DG11 υποστηρίζει την προβολή800 ((RGB) × 600(SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι τοποθετημένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 246 ((W) × 184.5 ((H) mm, μέγεθος περίγραμμα 290 ((W) × 225 ((H) × 13.7(D) mm, μεγέθους περιοχής προβολής 249,0 mm × 187,5 mm, με επιφανειακή επεξεργασία από αντιφως (Haze 28%), σκληρή επίστρωση (3H), καθαρό βάρος 830 g (τύπος).Το LQ121S1DG11 μπορεί να παρέχει 250 cd/m2 φωτεινότητα οθόνης 3001 αναλογία αντίθεσης μετάδοσης, 60/60/45/55 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 15/30 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε 2 PC CCFL ως σύστημα φώτων πίσω που τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω και Κάτω) και έχουν διάρκεια ζωής 50K ώρες,απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμού.
