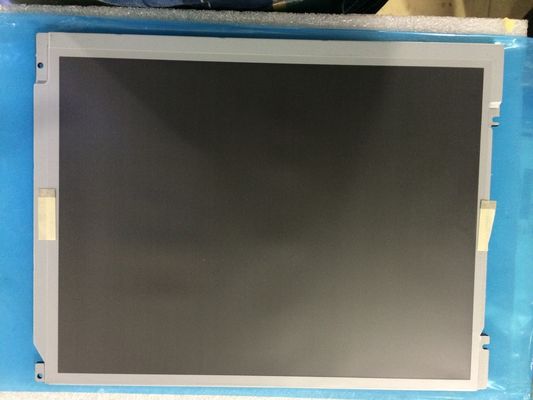

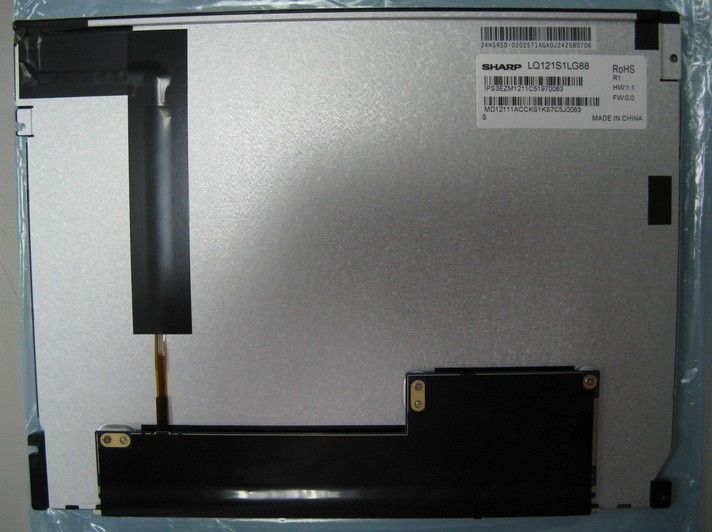

12.1» LCM 800×600RGB 1500cd/m ² LQ121S1LG86 Αιχμηρός Επίδειξη TFT LCD

Η σειρά LQ121 LQ121S1LW01 LQ121S1LH03 LQ121S1LG88 LQ121S1LG86

Η LQ121S1LG86 υποστηρίζει την προβολή800 ((RGB) × 600(SVGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 246 ((W) × 184.5 ((H) mm, μέγεθος περίγραμμα 276 ((W) × 209 ((H) × 9.6 (Δ) mm, μεγέθους περιοχής προβολής 249,0 mm × 187,5 mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 600 g (μέγιστο).Το LQ121S1LG86 μπορεί να παρέχει 1500 cd/m2 φωτεινότητα οθόνης 8001 αναλογία αντίθεσης μετάδοσης, 80/80/80/60 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 50% (NTSC).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο LQ121S1LG86 χρησιμοποιεί το LVDS (1 ch, 6-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 συνδέσμους συνδέσμου με τάση τροφοδοσίας 3.3V (τύπος).
