Λεπτομέρειες:
|
| Σχήμα: | Αξιολόγηση των επιπτώσεων | Φωτεινότητα: | 350cd/m ² |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 13.3 ίντσες | Φόρμα pixel: | 2560 ((RGB) × 1440 [Quad-HD] 221PPI |
| Τύπος διεπαφής: | eDP (4 λωρίδες), 40 πινές | Πηγή φωτός: | WLED, 10.000 ώρες, με πρόγραμμα οδήγησης LED |
| Γωνία θέασης: | 80/80/80/80 | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Επισημαίνω: | Επιτροπή LVDS TFT LCD,Αιχμηρή TFT LCD επίδειξη SVGA |
||
Η σειρά LQ133 LQ133T1JX03 LQ133T1JW23 LQ133T1JW19 LQ133T1JW17 LQ133T1JW02 LQ133T1JW01
| Μέγεθος πίνακα: | 13.3 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 2560 ((RGB) × 1440, Quad-HD | Βόρεια λωρίδα RGB | 00,03825 × 0,11475 mm | 0.11475×0,11475 mm [221PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμό του περιγράμματος |
| 2930,76 × 165,24 mm | - | 3040,98 × 188,2 mm | 2.35/2.55 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | Στενό (PCBA επίπεδο, T≤3,2 mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 205/225g (τύπος/μέγιστο.) | Αντιφως (μίχλη 42%) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 350 cd/m2 (Τύπος) | ΒΑ, συνήθως μαύρο, μεταδοτικό. | 1000(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 80/80/80/80 (τύπος) | Συμμετρία | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 71% | 100% | 74% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.40 (τύπος/μέγιστος) ((5 βαθμοί) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 424/760mA (τύπος/μέγιστο.) | 3.3V (τύπος) | 1.4/2.74W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Επενδύσεις (eDP) (4 λωρίδες) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | HD1S040HA1 | 1 τεμάχιο | 0.5 mm | 40 πινάκια | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 10K ((Τύπος.) | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | Με LED Driver | ||||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 245/680mA (τύπος/μέγιστο.) | 5.5/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 2.94/3.74W (τύπος/μέγιστο.) | ||||

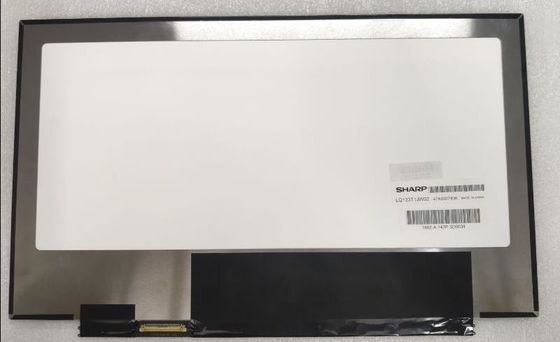

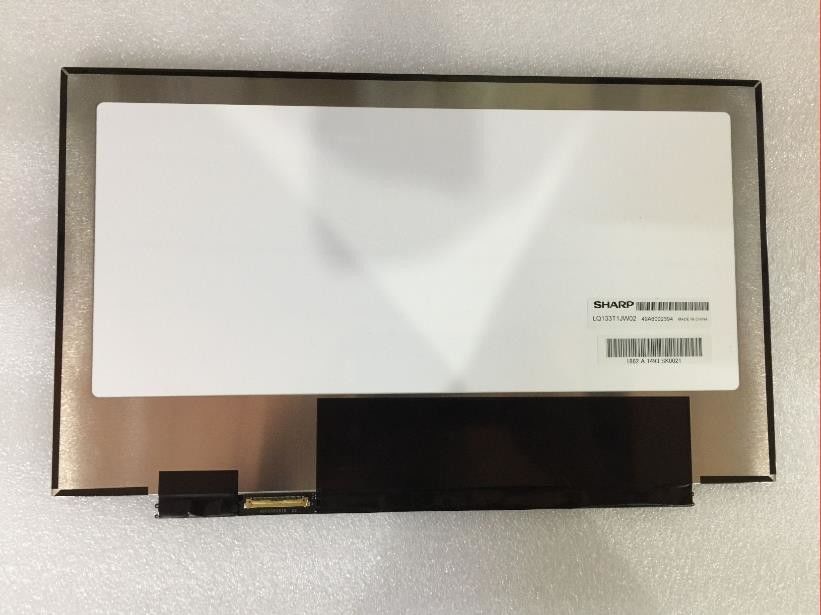

Το LQ133T1JW02 υποστηρίζει την προβολή2560 ((RGB) × 1440(Quad-HD) με αναλογία όψεως 16: 9 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 293.76 ((W) × 165.24 ((H) mm, μέγεθος περίγραμμα 304.98 ((W) × 188.2 ((H) × 2,55 ((D) mm, με επιφανειακή επεξεργασία από αντιφως (Haze 42%), καθαρό βάρος 205/225g (τύπος./μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3,2mm).LQ133T1JW02 μπορεί να παρέχει 350 cd/m2 φωτεινότητα οθόνης 10001 αναλογία μεταδοτικής αντίθεσης, 80/80/80/80 (Τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 25 (Τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας 10K ώρες, με LED Driver.
