Λεπτομέρειες:
|

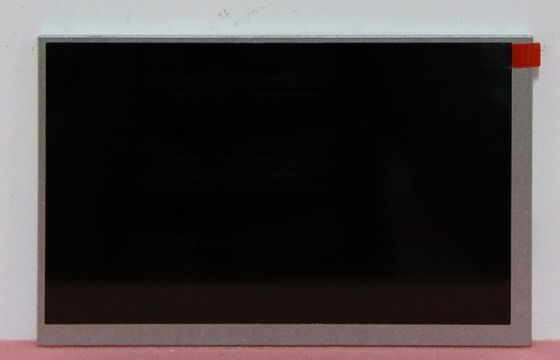

| Αριθμός μοντέλου: | ΑΤ070TN84 TP | ΕΜΑΡΚΑ: | INNOLUX |
|---|---|---|---|
| Μέγεθος: | 7.0ιντς | ΕΠΙΤΡΟΠΗ: | 800 ((RGB) × 480 (WVGA) 133PPI |
| ΦΩΤΙΚΟΤΗΤΑ: | 360cd/m2 | Βλέπετε Αγγλικά: | 70/70/50/70 (τύπος.) (CR≥10) |
| Τύπος λαμπτήρα: | WLED | ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία αποθήκευσης: -20 ~ 70 °C Θερμοκρασία λειτουργίας: -10 ~ 60 °C |
| Επισημαίνω: | Οθόνη CCFL TFT LCD,Αιχμηρή LCD επίδειξη SVGA |
||
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| ΑΤ070TN84 TP | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| -10 ~ 60 °C | -20 ~ 70 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 360 (τύπος) | 70/70/50/70 (τύπος) | 10/15 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 500: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6638K | 262K (6-bit) | Χ:0.310" Υ:0.330 | |
| Λευκή παραλλαγή: | 1.33/1.43 (τύπος/μέγιστο) | ||
| Μέγεθος πίνακα: | 7.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 800 ((RGB) × 480 [WVGA] | Βόρεια λωρίδα RGB | 0.1905×0.1905 [133PPI] | 0.0635×0.1905 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.0(H) × 94.3(V) | 165 ((H) × 104 ((V) | 6.5±0,3 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 15:9 (H:V) | ||
| Εικόνα αφής: | Τύπος ελεγκτή και σήματος | Σημεία επαφής | Υποστηριζόμενο σύστημα λειτουργίας | Τεχνολογία TP |
| - | - | - | 4 καλώδια αντίσταση επαφής | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 160 g (τύπος) | - | Αντιφως | ||
| Αντίστροφη σάρωση: | Ναι (U/D, L/R) |
|---|---|
| Ψηλή συχνότητα: | 60 Hz |
| Καταναλώσεις ενέργειας: | 3.325W (τύπος.) |
| Ελεγκτής χρόνου (T-CON): | Ενσωματωμένο T-CON |
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 20 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0V (τύπος.) | 500/550mA (τύπος/μέγιστο.) | 2.50W (τύπος) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) (VCC) | 250/300mA (τύπος/μέγιστο) (ICC) | 825 mW (τύπος.) | ||||
| Πρόσθετη τάση για σήματα οθόνης: | 0≤VIL≤0,3VCC· 0,7VCC≤VIH≤VCC | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | TTL (1 ch, 6-bit) | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| HRS | FH33-40S-0.5SH(10) | 0.5 mm | 40 πινάκια | 1 τεμάχιο | DRGB-40P1C6B-260B | |
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 152,4 ((W) × 91,44 ((H) mm, μέγεθος περίγραμμα 165 ((W) × 104 ((H) × 6,8 ((D) mm, μέγεθος περιοχής προβολής 155,0 ((W) × 94.3 ((H) mmΩς προϊόν TN, κανονικά λευκό, διαπεραστικό LCM, το AT070TN84 TP μπορεί να παρέχει φωτεινότητα οθόνης 360 cd/m2 500:1 αναλογία αντίθεσης μετάδοσης, 70/70/50/70 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 10/15 (τύπος) (Tr/Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδαΤο προϊόν αυτό υιοθέτησε το WLED ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 20K ώρες, με LED Driver.Το AT070TN84 TP χρησιμοποιεί TTL (1 ch), 6-bit) καθώς είναι σύστημα εισόδου σήματος, το οποίο συνδέεται από 40 πινες Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος.) ((VCC)
