Λεπτομέρειες:
|
| Σχήμα: | LQ150U1LH22 | Διαγώνιο μέγεθος: | 15» |
|---|---|---|---|
| Φωτεινότητα: | 150 cd/m2 | Φόρμα pixel: | 1600 ((RGB) × 1200 [UXGA] 133PPI |
| Γωνία θέασης: | 45/45/10/30 | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
| Τύπος διεπαφής: | ΛΒΔΣ (2 ch, 6-bit), 30 καρφίτσες Συνδετήρας | Πηγή φωτός: | CCFL [1 τεμάχιο], 10 χλμ. ώρες, με μετατροπέα |
| Επισημαίνω: | Οθόνη CCFL TFT LCD,Αιχμηρή LCD επίδειξη SVGA |
||
Η σειρά LQ150 LQ150U1LW22N LQ150U1LH22
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 150 (Τύπος.) | 45/45/10/30 (Μίν.) | 15/30 (Τύπος) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Στις έξι. | TN, κανονικά λευκό, μεταδοτικό | 300: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| Λευκή παραλλαγή: | 1.45 (μέγιστο) 5 βαθμοί | ||
| Μέγεθος πίνακα: | 15.0" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 1600 ((RGB) × 1200 [UXGA] | Βόρεια λωρίδα RGB | 00,1900 × 0,1900 [133PPI] | 0.0633×0.1900 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3 ((H) × 242 ((V) | 7.0 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 4Γεωγραφικό | Κλίνος (PCBA Bent, T≥5,2mm) | |
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (8-M2) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 690±10g | - | Αντιφως (Haze 25%), σκληρή επίστρωση (2H), αντιαντανάκλαση | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| CCFL | Τύπος φωτισμού άκρων | 1 τεμάχιο | Καθαρός. | 10 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με μετατροπέα | Συνδετήρας | ||||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| Μωλέξ | 52207-1690 | 10,0 mm | 16 πινάκια | 1 τεμάχιο | ||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 9.0/21.0V (μίν./μέγιστο) | - | - | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 660mA (τύπος.) | - | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| - | Επενδύσεις σε ηλεκτρονικά συστήματα | Συνδετήρας | ||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΔΕΑ | FI-XB30S-HF10 | 10,0 mm | 30 πινάκια | 1 τεμάχιο | Δοκιμαστική μονάδα | |

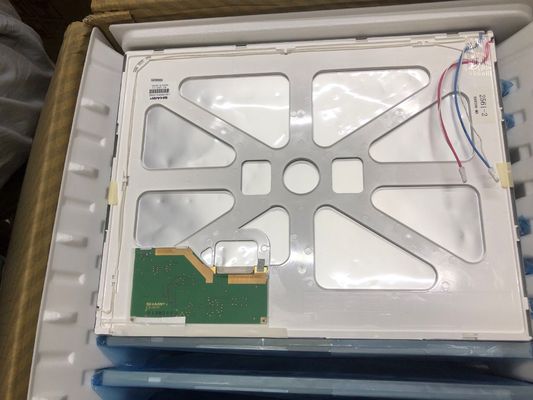

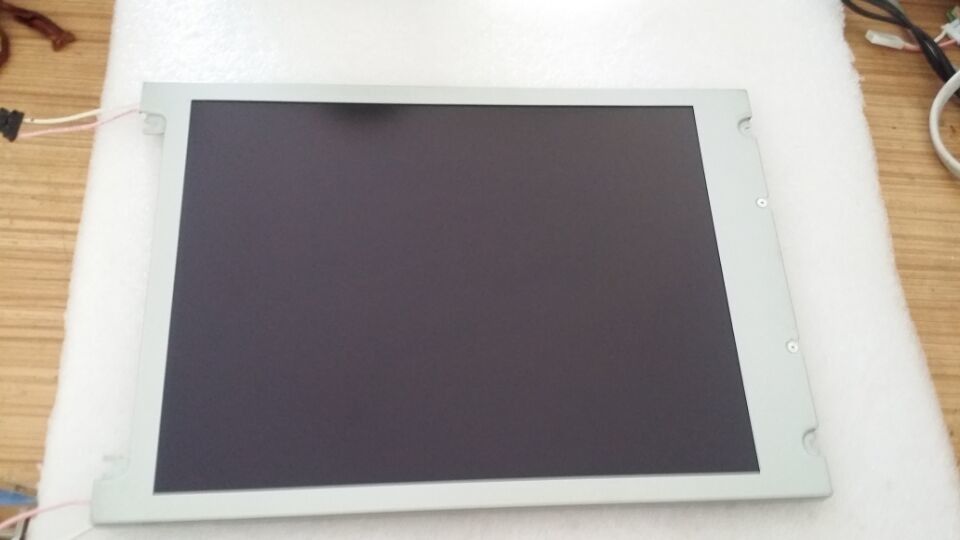

LQ150U1LH22 υποστηρίζει την προβολή1600 ((RGB) × 1200(UXGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 304 ((W) × 228 ((H) mm, μέγεθος περίγραμμα 317.3 ((W) × 242 ((H) × 7 ((D) mm,μέγεθος περιοχής προβολής 307,5 (Δ) × 231,5 (Η) mm, με επιφανειακή επεξεργασία από αντιφως (Haze 25%), σκληρή επίστρωση (2H), αντιαντανάκλαση, καθαρό βάρος 690±10g, σχήμα τύπου Wedge (PCBA Bent, T≥5,2mm).,Κανονικά λευκό, μεταδοτικό προϊόν LCM, το LQ150U1LH22 μπορεί να παρέχει φωτεινότητα οθόνης 150 cd/m2 300:1 μεταδοτική αναλογία αντίθεσης, γωνία θέασης 45/45/10/30 (Min.) ((CR≥10) (L/R/U/D),Καλύτερη κατεύθυνση θέασης στις 6 Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.Αυτό το προϊόν υιοθέτησε 1 PC CCFL ως είναι σύστημα φώτων πίσω το οποίο τοποθετήθηκε ως τύπου φώτων Edge και έχουν διάρκεια ζωής 10K ώρες, με Inverter.
