Λεπτομέρειες:
|
| Μέγεθος πίνακα: | 15» | Πρότυπο επιτροπής: | LQ150X1LW73 |
|---|---|---|---|
| Μέγεθος περιλήψεων: | 331.6 ((W) × 254.76 ((H) × 13 ((D) mm | Περιοχή επίδειξης: | 304.128 (W) ×228.096 (Χ) χιλ. |
| Απόφαση: | 1024 (RGB) ×768, XGA, 85PPI | Γωνία θέασης: | 85/85/85/85 (τύπος.) (CR≥10) |
| Φωτεινότητα: | 350 cd/m ² (τύπος.) | Διεπαφή σημάτων: | LVDS (1 ch, 8-bit), 20 καρφίτσες |
| Τύπος λαμπτήρων: | 4 PC CCFL, 50 χιλιάδες ώρες. | περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 60 °C · Θερμοκρασία αποθήκευσης: -25 ~ 65 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||
Η σειρά LQ150 LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U
| Βασική λεπτομέρεια: | Κατασκευαστής | ΣΑΡΠ | Όνομα μοντέλου | LQ150X1LW73 |
|---|---|---|---|---|
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Άλλο όνομα | - | |
| Μέγεθος πίνακα | 150,0 ίντσες | Σχεδιασμένο για | ||
| Μέγιστες αξιολογήσεις: | Θέρμανση OP | 0 ~ 60 °C | ST Θερμοκρασία | -25 ~ 65 °C |
| Επίπεδο δονήσεων | 1.0G (9,8 m/s2) | RoHS |
| Βασικές πληροφορίες: | Φωτεινότητα | 350 cd/m2 (Τύπος) | Αντιδιαστολή | 600: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | Συμμετρία | Ταχύτητα απόκρισης | 35 (τύπος) (Tr+Td) (ms) | |
| Γωνία θέασης | 85/85/85/85 (τύπος) | Τρόπος λειτουργίας | ASV, συνήθως μαύρο, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Χρώμα υποστήριξης | 16.2M (6-bit + FRC) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25 (μέγιστο) ((5 βαθμοί) | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | 69% | sRGB | 90% κάλυψη |
| Adobe RGB | 72% κάλυψη | DCI-P3 | 72% κάλυψη | |
| Περπατήστε.2020 | 52% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 1024 ((RGB) × 768 [XGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,099 × 0,297 mm | Πιξέλες Πίτσα ((W × H) | 00,297 × 0,297 mm [85PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 304.128 ((W) × 228.096 ((H) mm | Γενικά Ντιμ. | 331.6 ((W) × 254.76 ((H) mm |
| Άνοιγμα κούτσουρου | 307.2(W) × 231.1 ((H) mm | Συνολικό βάθος | 12.5±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 4:3 | Στυλ σχήματος | ||
| Εγκατάσταση: | Τρύπες για τοποθέτηση προσώπου (2-Φ3.2, 2-R2) στα αριστερά, δεξιά περιθώρια | |||
| Άλλα στοιχεία: | Μάζα | 1.45 κιλά (μέγιστο.) | Επιφάνεια | Αντιφως (Haze 42%), σκληρή επίστρωση (3H), αντιαντανάκλαση |
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 400/700mA (τύπος/μέγιστο.) | Τεχνολογία | 3.3V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Επενδύσεις σε ηλεκτρονικά συστήματα | |||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| HRS | DF14H-20P-1.25H | 1 τεμάχιο | 1.25 mm | 20 καρφίτσες | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Θέση | Τύπος φωτεινής πλάκας (πάνω και κάτω) |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | 4 τεμάχια | Ζωή | 50 χλμ. (μίν.) (ώρα) | |
| Ηλεκτρικός λαμπτήρας: | ρεύμα εισόδου | 3.5/6.5/7.5mA (μίν./τύπος/μέγιστος.) | Τεχνολογία | 615/700V (τύπος/μέγιστο.) | ||
| Συχνότητα | 40/60/70KHz (λεπτο/τύπος/μέγιστο) | Τετάρτη | 1080/1480V (μέγιστο) (Ta=+25/0°C) | |||
| Κατανάλωση | 16.0/18.2W (τύπος/μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| JST | BHSR-02VS-1(N) | 4 τεμάχια | 3.5 mm | 2 καρφίτσες | BLL-2PINS-HL | |

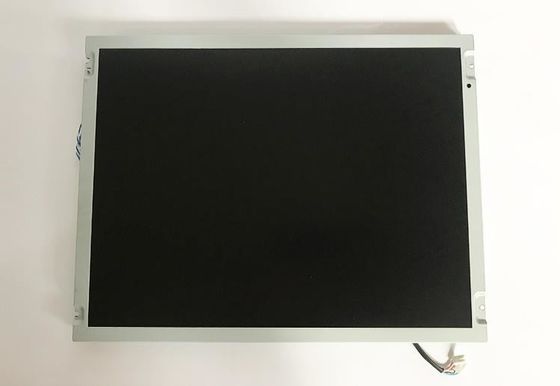

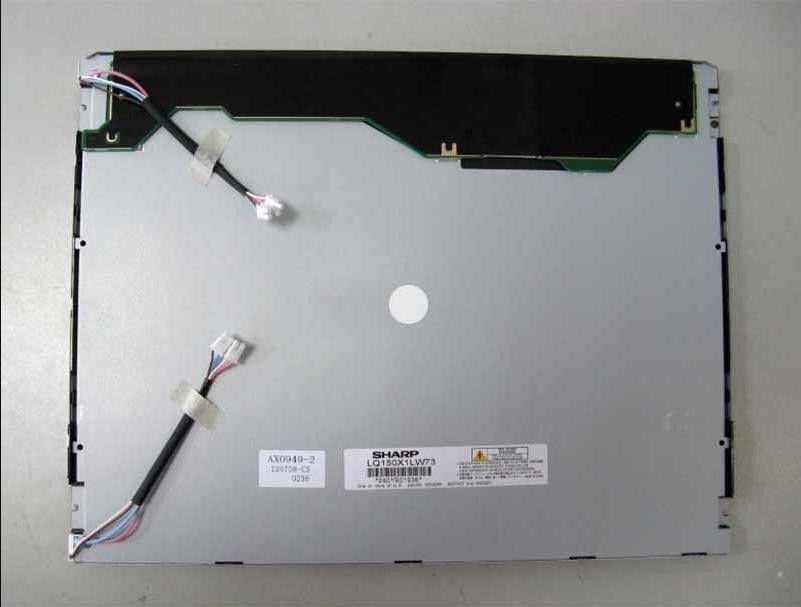

LQ150X1LW73 υποστηρίζει την προβολή1024 ((RGB) × 768(XGA) με αναλογία όψεως 4: 3 (W: H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 304.128 ((W) × 228.096 ((H) mm, μέγεθος περίγραμμα 331.6 ((W) × 254.76 ((H) × 13 ((D) mm, μεγέθους περιοχής προβολής 307,2 ((W) × 231,1 ((H) mm, με επιφανειακή επεξεργασία Antiglare (Haze 42%), σκληρή επίστρωση (3H), αντιαντανάκλαση, καθαρό βάρος 1,45Kgs (Max.).Προϊόν LCM με μεταδοτική λειτουργία, LQ150X1LW73 μπορεί να παρέχει φωτεινότητα οθόνης 350 cd/m2 αναλογία αντίθεσης μετάδοσης 600:1 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία,και χρόνος απόκρισης 35 (τύποςΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,2M χρώματα,επίσης με απόδοση χρωματικής γκάμας 70% (NTSC)Το προϊόν αυτό υιοθέτησε 4 PC CCFL ως σύστημα φώτισής του, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (Επάνω και Κάτω) και έχει διάρκεια ζωής 50K ώρες.
