Λεπτομέρειες:
|
| Σχήμα εικονοκυττάρου: | 1920 (RGB) ×1200 | Σχήμα: | LQ154M1LW02 |
|---|---|---|---|
| Διαγώνιο μέγεθος: | 15,4 ίντσα | Φωτεινότητα: | 200 cd/m ² (τύπος.) |
| Γωνία θέασης: | 70/70/50/60 (τύπος.) (CR≥10) | Πηγή φωτός: | CCFL [1 τεμάχιο], 10 χλμ. ώρες, με μετατροπέα |
| Τύπος διεπαφής: | ΛΒΔΣ (2 ch, 6-bit), 30 καρφίτσες Συνδετήρας | περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||

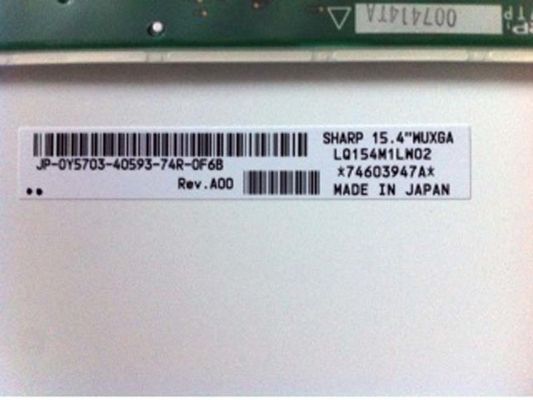

| Βασική λεπτομέρεια: | Κατασκευαστής | ΣΑΡΠ | Όνομα μοντέλου | LQ154M1LW02 1 Συμβατό |
|---|---|---|---|---|
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Άλλο όνομα | SHP139F | |
| Μέγεθος πίνακα | 15.4 ίντσες | Σχεδιασμένο για | ||
| Μέγιστες αξιολογήσεις: | Θέρμανση OP | 0 ~ 50 °C | ST Θερμοκρασία | -25 ~ 60 °C |
| Επίπεδο δονήσεων | 1.0G (9,8 m/s2) | RoHS | - |
| Βασικές πληροφορίες: | Φωτεινότητα | 200 cd/m2 (Τύπος) | Αντιδιαστολή | 400: 1 (τύπος) (μεταδοτικό) |
|---|---|---|---|---|
| Καλή θέα στο | Στις έξι. | Ταχύτητα απόκρισης | 10/25 (μέγιστο) (Tr/Td) (ms) | |
| Γωνία θέασης | 70/70/50/60 (τύπος) | Τρόπος λειτουργίας | TN, κανονικά λευκό, μεταδοτικό | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Χρώμα υποστήριξης | 262K (6-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.45 (μέγιστο) 5 βαθμοί |
| Χαρακτηριστικά pixel: | Αριθμός pixel | 1920 ((RGB) × 1200 [WUXGA] | Συμφωνία | Βόρεια λωρίδα RGB |
|---|---|---|---|---|
| Σημείο Πίτς (W×H) | 00,0575 × 0,1725 mm | Πιξέλες Πίτσα ((W × H) | 0.1725×0.1725 mm [147PPI] | |
| Φυσικό μέγεθος: | Ενεργός προβολής | 331.2(W) × 207 ((H) mm | Γενικά Ντιμ. | 344 ((W) × 240 ((H) mm |
| Άνοιγμα κούτσουρου | - | Συνολικό βάθος | 6.5 (μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεως (W:H) | 16:10 | Στυλ σχήματος | Κλίνος (PCBA Bent, T≥5,2mm) | |
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (8-M2) στο αριστερό, δεξί περβάζι. Τρύπες τοποθέτησης προσώπου (6 τεμάχια) πάνω, κάτω από γωνίες | |||
| Άλλα στοιχεία: | Μάζα | 650 g (μέγιστο.) | Επιφάνεια | Αντιφως, σκληρή επίστρωση (2H), Αντανάκλαση 1,7% (μέγιστο) |
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | ρεύμα εισόδου | 720mA (τύπος.) | Τεχνολογία | 3.3V (τύπος) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | - | Διασύνδεση σήματος | Επενδύσεις σε ηλεκτρονικά συστήματα | |||
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-XB30SL-HF10 | 1 τεμάχιο | 10,0 mm | 30 πινάκια | Δοκιμαστική μονάδα | |
| Χαρακτηριστικά της λάμπας: | Σχήμα λαμπτήρα | Καθαρός. | Τύπος λαμπτήρα | CCFL | Θέση | Τύπος φωτεινής γωνίας (κάτω πλευρά) |
|---|---|---|---|---|---|---|
| Ανταλλαγή | - | Ποσό | 1 τεμάχιο | Ζωή | 10 χλμ. (μίν.) (ώρα) | |
| Χαρακτηριστικά διεπαφής: | Θέση | - | Φυσικός τύπος | Συνδετήρας | ||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Ποσότητα πιν | Αναθέτηση καρφίτσας |
| HONDA | Επικαιροποιημένο | 1 τεμάχιο | 0.5 mm | 20 καρφίτσες | ||
| Οδηγός φώτων πίσω: | Με μετατροπέα | |||||
| Ηλεκτρικός οδηγός: | ρεύμα εισόδου | - | Τεχνολογία | 9.0/21.0V (μίν./μέγιστο) | ||

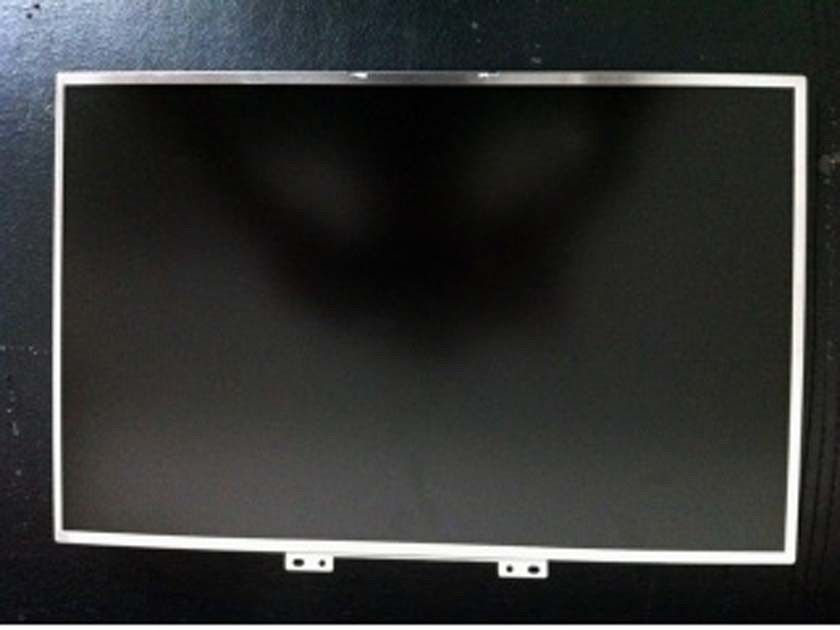

Το LQ154M1LW02 υποστηρίζει την προβολή1920 ((RGB) × 1200(WUXGA) με αναλογία όψεως 16:10 (W: H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 331.2 ((W) × 207 ((H) mm, μέγεθος περίγραμμα 344 ((W) × 240 ((H) × 6.5 ((D) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (2H), Αντανάκλαση 1,7% (Max.), καθαρό βάρος 650g (Max.), σχήμα τύπου Wedge (PCBA Bent, T≥5,2mm).Προϊόν LCM με μεταδοτική λειτουργία, LQ154M1LW02 μπορεί να παρέχει φωτεινότητα οθόνης 200 cd/m2 αναλογία αντίθεσης διαβίβασης 400:1, 70/70/50/60 (Τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στις 6 η ώρα,και χρόνος απόκρισης 10/25 (μέγιστοΗ κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 262K χρώματα.
