Λεπτομέρειες:
|
| Μέγεθος πίνακα: | 15.6» | Πρότυπο επιτροπής: | LQ156D1JW02 |
|---|---|---|---|
| Εμπορικό σήμα επιτροπής: | Αιχμηρός | Φωτεινότητα: | 350cd/m ² |
| Απόφαση: | 3840 ((RGB) × 2160, UHD, 282PPI | Τύπος λαμπτήρων: | WLED, 12K ώρες, με LED Driver |
| Διεπαφή σημάτων: | eDP (4 λωρίδες), 40 πινές | περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||
Η σειρά LQ156 LQ156D1JW05 LQ156D1JW04 LQ156D1JW02
| Βασικές πληροφορίες: | Ονομασία μάρκας | Όνομα μοντέλου | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| ΣΑΡΠ | LQ156D1JW02 | Οξείδιο TFT-LCD, LCM | SHP1430 | |
| Μέγιστες αξιολογήσεις: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Μέγεθος οθόνης: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Αριθμός pixel | Φόρμα pixel | Σημείο ύψους (H × V) | Πιξέλες (H × V) |
| 3840 ((RGB) × 2160, UHD | Βόρεια λωρίδα RGB | 00,030 × 0,090 mm | 0.090×0.090 mm [282PPI] | |
| Μηχανικό μέγεθος: | Περιοχή εμφάνισης (H × V) | Άνοιξη του κροταφίου (H × V) | Συνολική διάσταση (H × V) | Συνολικό βάθος |
| 3450,6 × 194,4 mm | - | 3670,98 × 218,31 mm | 2.75/3.14 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Σχήμα φόρμας | Αναλογία όψεων (H: V) | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 | Τύπος τοπίου | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Άλλες προδιαγραφές: | Μάζα | Κάλυψη πάνελ | Επεξεργασία επιφάνειας | |
| 320/345 g (τύπος/μέγιστο.) | - | Αντιφως (Haze 42%), σκληρή επίστρωση (3H) | ||
| Τρύπες & Κράφτες: | Τρύπες τοποθέτησης προσώπου (8-Φ2.4) στα αριστερά, δεξιά σχοινιά | |||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος εργασίας | Αντιδιαστολή |
|---|---|---|---|
| 350 cd/m2 (Τύπος) | IPS, συνήθως μαύρο, μεταδοτικό | 1000(Τύπος) (Διαπεραστικό) | |
| Καλή θέα στο | Γωνία θέασης | Χρόνος απόκρισης | |
| Συμμετρία | 89/89/89/89 (τύπος) | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος: | Χρώμα υποστήριξης | Χρωματική συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 96% | 100% | 100% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 88% | 71% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή Ομοιότητα: | 1.25/1.50 (τύπος/μέγιστος) (πέντε βαθμοί) | ||
| Ταχύτητα ανανέωσης: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Καταναλώσεις ενέργειας: | 6.64W (τύπος.) |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Ζωή (Ωρες) | Ποσό | Σχήμα | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 12K ((Min.) | - | - | - | |
| Χαρακτηριστικά διεπαφής: | Πολιτεία οδηγού WLED | Φυσικός τύπος | Θέση διεπαφής | |||
| Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | - | ||||
| Ηλεκτρικός οδηγός WLED | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
| 7.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 417/460mA (τύπος/μέγιστο.) | 5.0/5.52W (τύπος/μέγιστο) | ||||
| Ηλεκτρικό σήμα: | Τεχνολογία | ρεύμα εισόδου | Κατανάλωση ενέργειας | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 497/627mA (τύπος/μέγιστο.) | 1.64/1.88W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Τύπος σήματος | Φυσικός τύπος | Θέση διεπαφής | |||
| Επενδύσεις (eDP) (4 λωρίδες) | Συνδετήρας | |||||
| Λεπτομέρειες διεπαφής: | Ονομασία μάρκας | Όνομα μοντέλου | Ποσό | Πινάκια | Πιν Πίτς | Διαμόρφωση πιν |
| I-PEX | 20525-040Ε-02 | 1 τεμάχιο | 40 πινάκια | 0.4 mm | ||

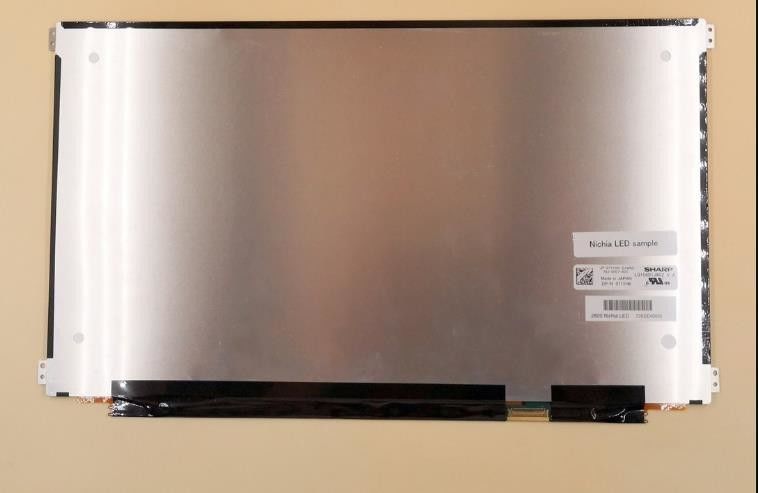

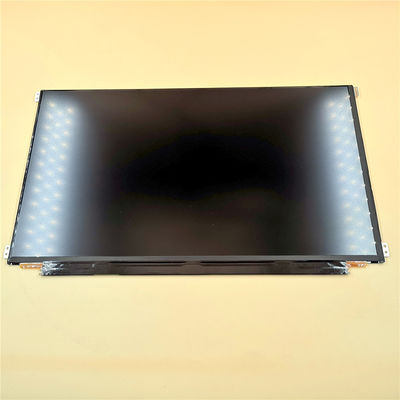

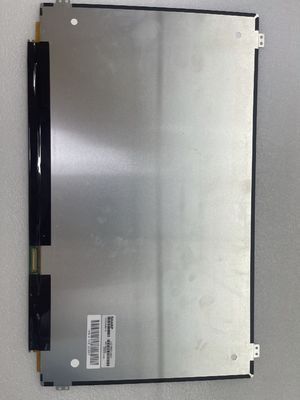

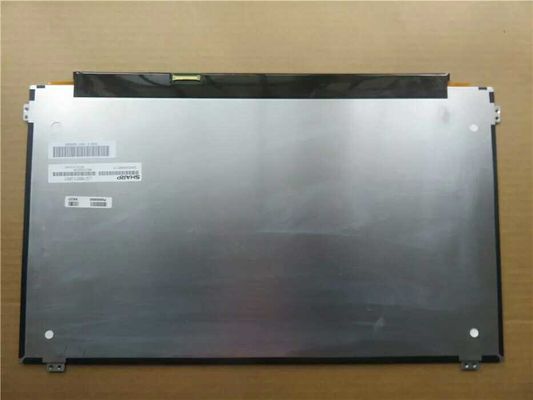

Το LQ156D1JW02 υποστηρίζει την προβολή3840 ((RGB) × 2160(UHD) με αναλογία όψεως 16: 9 (W: H), των οποίων τα pixel είναι διατεταγμένα σε RGB Vertical Strip, σύμφωνα με τον υπολογισμό του Panelook η πυκνότητα των pixel είναι 282 PPI.Έχει ενεργό χώρο 345.6 ((W) × 194.4 ((H) mm, μέγεθος περιγράμματος 367.98 ((W) × 218.31 ((H) × 3.14 ((D) mm, με επιφανειακή επεξεργασία Antiglare (Haze 42%), σκληρή επίστρωση (3H), καθαρό βάρος 320/345g (τύπος./μέγιστο), σχήμα σχήμα Slim (PCBA Flat),Ως IPS, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LQ156D1JW02 μπορεί να παρέχει φωτεινότητα οθόνης 350 cd/m2 με αναλογία αντίθεσης μετάδοσης 1000:1, 89/89/89/89 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για την συμμετρία και ο χρόνος απόκρισης 25 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 16.7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 100% (Adobe).
