Λεπτομέρειες:
|
| Ετικέτα: | Αιχμηρός | Σχήμα: | Απαλλαγή από την κατηγορία LQ156 |
|---|---|---|---|
| Φωτεινότητα: | 300cd/m ² | Πηγή φωτός: | WLED, 15 χιλιάδες ώρες, με πρόγραμμα οδήγησης LED |
| Φόρμα pixel: | 1920 ((RGB) × 1080 [FHD] 141PPI | Γωνία θέασης: | 89/89/89/89 (τύπος.) (CR≥10) |
| Τύπος διεπαφής: | eDP (4 λωρίδες), eDP1.4, HBR2 (5.4G / λωρίδα) 40 πινές | περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -25 ~ 60 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||
Η σειρά LQ156 LQ156M1LG21 LQ156M1JW41 LQ156M1JW31
| Βασικές πληροφορίες: | Ετικέτα | ΣΑΡΠ | Σχήμα | Απαλλαγή από την κατηγορία LQ156 |
|---|---|---|---|---|
| Τύπος | Ηλεκτρονικό οξείδιο LCM TFT-LCD | Χρησιμοποιείται για |
|
|
| Μέγεθος οθόνης | 15.6" | Ονοματεπώνυμα | - | |
| Περιβάλλον: | Θερμοκρασία αποθήκευσης. | -25 ~ 60 °C | Εργασιακή θερμοκρασία | 0 ~ 50 °C |
| RoHS | Δονήσεις | 1.0G (9,8 m/s2) |
| Χαρακτηριστικά pixel: | Απόφαση | 1920 ((RGB) × 1080, FHD | Σημείο Στρίψιμο ((mm) | 00,05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Φόρμα pixel | Βόρεια λωρίδα RGB | Πιξέλες (pixel pitch)) | 0.17925×0.17925 (H×V) [141PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος ((mm) | 344.16 ((H) × 193.59 ((V) | Περιοχή Bezel ((mm) | - |
| Σχεδιασμός Dim.(mm) | 350.66 ((H) × 215.54 ((V) | Βαθμός ((mm) | 2.4/2.6 (τύπος/μέγιστο) | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Τετράγωνο επίπεδο | Σχήμα περίγραμμα | Σλιπ (PCBA επίπεδα, T≤3,2 mm) |
| Αναλογία όψεων | 16:9 (H:V) | Προσανατολισμός | Τύπος τοπίου | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλες προδιαγραφές: | Βάρος | 310g (μέγιστο.) | Θεραπεία | Αντιφωτιστική, σκληρή επίστρωση (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα ((cd/m2) | 300 (Τύπος.) | Αντιδιαστολή | 1000(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 89/89/89/89 (τύπος) | Τρόπος εμφάνισης | Νέος τρόπος 2, κανονικά μαύρος, μεταδοτικός. | |
| Καλύτερη θέα | Συμμετρία | Ανταπόκριση | 8 (τύπος) ((Tr+Td) | |
| Χρωματική απόδοση: | Λευκή συντεταγμένη | Χ:0.313" Υ:0.329 | Εμφάνιση χρωμάτων | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25/1.40 (τύπος/μέγιστος) ((5 βαθμοί) | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | 71% | sRGB | 100% κάλυψη |
| Adobe RGB | 74% κάλυψη | DCI-P3 | 74% κάλυψη | |
| Περπατήστε.2020 | 53% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Ποσοστό εικόνας: | 240Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Ηλεκτρικό σήμα: | Προμήθεια τάσης | 3.3V (τύπος) | Τρέχουσα προσφορά | 360/470mA (τύπος/μέγιστο.) | ||
|---|---|---|---|---|---|---|
| Κατανάλωση | 1.19/1.56W (τύπος/μέγιστο) | |||||
| Τύπος σήματος: | eDP (4 λωρίδες), eDP1.4, HBR2 (5,4G/γραμμή) | Δυνατότητα σήματος | - | |||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Συνδετήρας | |||
| Λεπτομέρειες διεπαφής: | Ετικέτα | Σχήμα | Ποσότητα | Πινάκια | Πύργος | Διαμόρφωση πιν |
| I-PEX | 20682-040Ε-02 | 1 τεμάχιο | 40 πινάκια | 0.4 mm | ||
| Χαρακτηριστικά φώτων: | Σχήμα | - | Τύπος | WLED | Θέση | Τύπος φωτισμού άκρων |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσότητα | - | Χρόνος ζωής | 15 χλμ. (μίν.) (ώρα) | |
| Χαρακτηριστικά διεπαφής: | Θέση | - | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος πάνελ | ||
| Οδηγός φώτων πίσω: | Με LED Driver | |||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | Τρέχουσα προσφορά | 206/224mA (τύπος/μέγιστο.) | ||
| Κατανάλωση | 2.47/2.69W (τύπος/μέγιστο.) | |||||

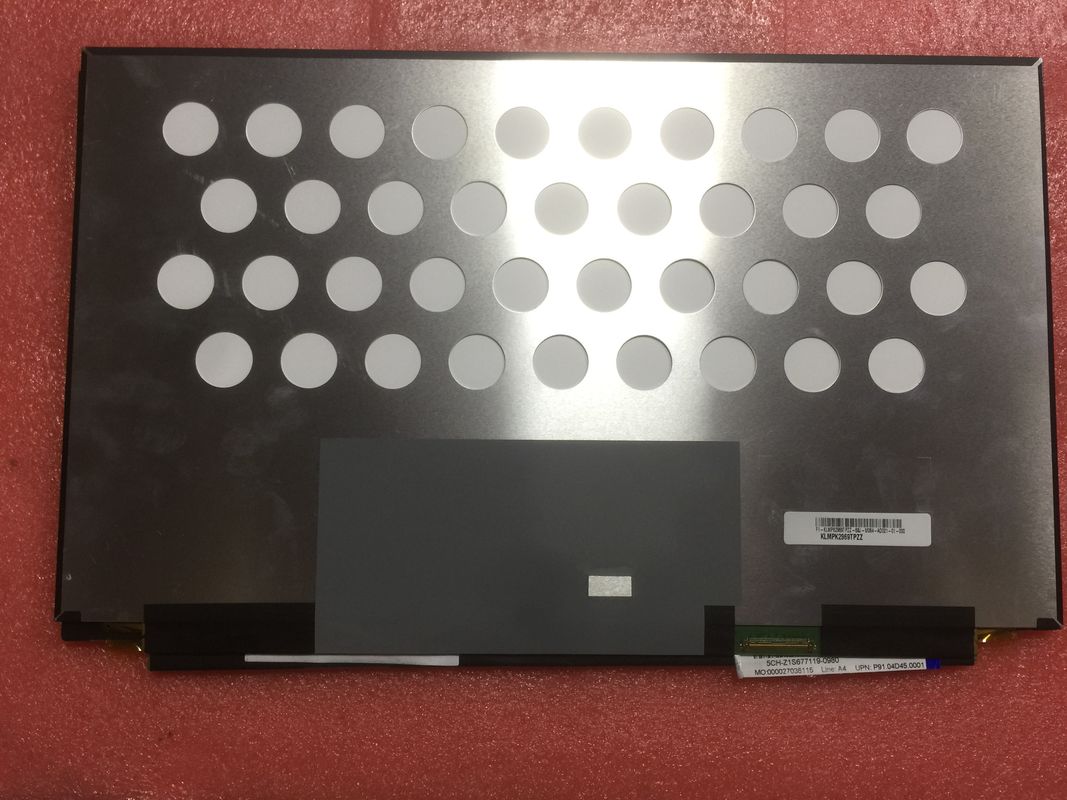

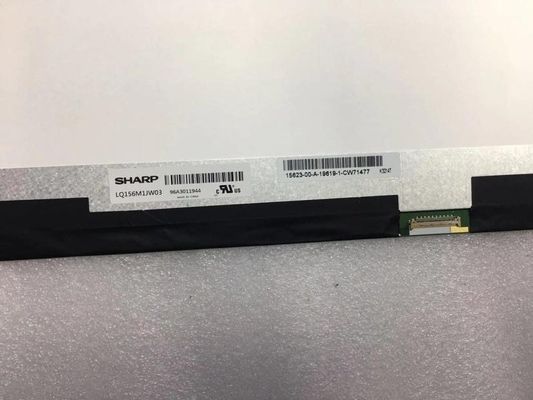

LQ156M1JW03 υποστηρίζει την προβολή1920 ((RGB) × 1080Η εικόνα είναι σχεδιασμένη για να παρουσιάζει το φαινόμενο της οθόνης με αναλογία όψεως 16:9 (W:H), τα pixel της οποίας είναι διατεταγμένα σε κάθετη λωρίδα RGB. Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό χώρο 344.16 × 193.59 mm, μέγεθος περιγράμματος 350.66 × 215.54 ((H) × 2.6(D) mm, με επεξεργασία επιφάνειας από αντηλιακό, σκληρή επίστρωση (3H), καθαρό βάρος 310g (μέγιστο), σχήμα τύπου Slim (PCBA Flat, T≤3.2mm).Το LQ156M1JW03 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 10001 αναλογία μεταδοτικής αντίθεσης, 89/89/89/89 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 8 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο LQ156M1JW03 χρησιμοποιεί το eDP (4 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος).
