Λεπτομέρειες:
|
| Διαγώνιο μέγεθος: | 15.6» | Σχήμα: | Απαλλαγή από την απαλλαγή |
|---|---|---|---|
| Σχήμα εικονοκυττάρου: | 1366 ((RGB) × 768 [WXGA] 100PPI | Φωτεινότητα: | 400 cd/m ² (τύπος.) |
| Γωνία θέασης: | 85/85/85/85 (τύπος.) (CR≥10) | Πηγή φωτός: | WLED, 70K ώρες, με LED Driver |
| Τύπος διεπαφής: | LVDS (1 CH, οκτάμπιτο), συνδετήρας 30 καρφιτσών | περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||

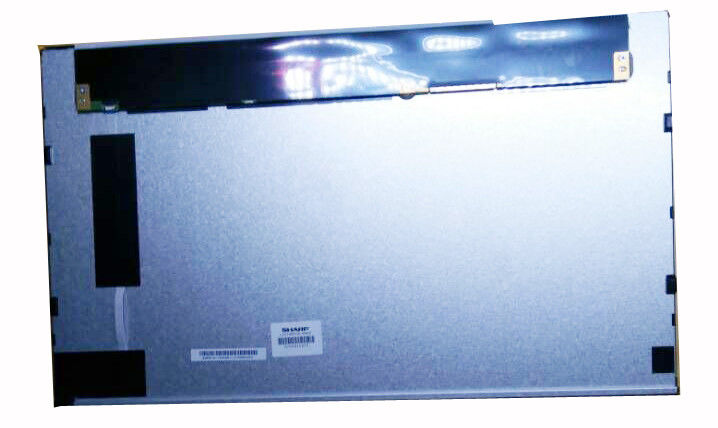

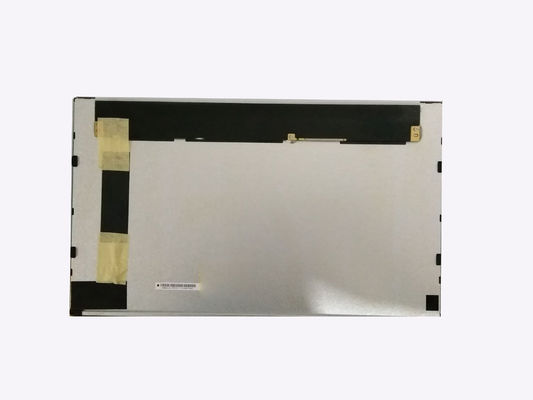

Η σειρά LQ156 LQ156T3LW03 LQ156T3LW02
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| ΣΑΡΠ | Απαλλαγή από την απαλλαγή | α-Si TFT-LCD, LCM | - | |
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Μέγεθος πίνακα: | 15.6 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1366 ((RGB) × 768, WXGA | Βόρεια λωρίδα RGB | 00,084 × 0,252 mm | 00,252 × 0,252 mm [100 PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 3440,232 × 193,536 χιλιοστά | - | 3630,8 × 215,9 mm | 10.8 (τύπου) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 950 g (μέγιστο.) | Σκληρή επικάλυψη (2H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 400 cd/m2 (Τύπος) | ASV, συνήθως μαύρο, μεταδοτικό | 1000(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 35 (τύπος) (Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6423K | 16.2M (6-bit + FRC) | Χ:0.313" Υ:0.337 | |
| 1931 Χρώμα Gamlt: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 77% | 96% | 75% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.43 (μέγιστο) ((5 βαθμοί) | ||
| Καταναλώσεις ενέργειας: | 16.9W (τύπος.) |
|---|---|
| Ποσοστό εικόνας: | 60 Hz |
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 260/440mA (τύπος/μέγιστο.) | 5.0V (τύπος.) | 1.3W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Επενδύσεις σε ηλεκτρονικά συστήματα | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΔΕΑ | FI-XB30SSRLA-HF16 | 1 τεμάχιο | 10,0 mm | 30 πινάκια | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 70K ((Τύπος.) | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| Συνδετήρας | Με LED Driver | |||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| JST | Μειωμένο μέγεθος | 1 τεμάχιο | 10,0 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 1.3/1.5A (τύπος/μέγιστο) | 12.0V (τύπος.) | 15.6W (τύπος.) | ||||
LQ156T3LW03 υποστηρίζει την προβολή1366 ((RGB) × 768Το μοντέλο είναι κατασκευασμένο από τον κατασκευαστή της εταιρείας, ο οποίος διαθέτει ένα μοντέλο (WXGA) με αναλογία όψεως 16:9 (W:H), των οποίων τα pixel είναι διατεταγμένα σε κάθετη λωρίδα RGB.9 ((H) mm, με επιφανειακή επεξεργασία από σκληρή επικάλυψη (2H), καθαρό βάρος 950g (Max.). Ως ένα ASV, κανονικά μαύρο, μεταδοτικό προϊόν LCM, το LQ156T3LW03 μπορεί να παρέχει φωτεινότητα οθόνης 400 cd/m2 1000:1 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 35 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6-bit + FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 16,2M, επίσης με απόδοση χρωματικής γκάμας 76% (NTSC).
