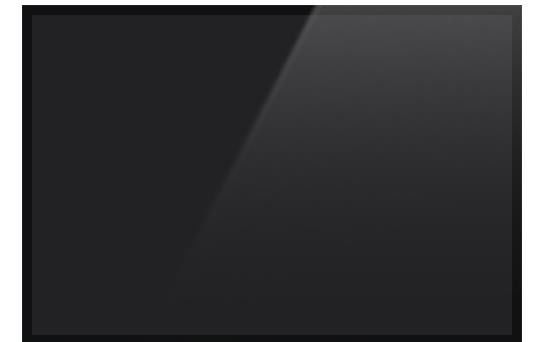

Λεπτομέρειες:
|
| Αριθμός μοντέλου: | ΤΜ120GDSP01 | ΕΜΑΡΚΑ: | ΤΙΑΝΜΑ |
|---|---|---|---|
| Μέγεθος: | 12.0inch | ΕΠΙΤΡΟΠΗ: | 2160 ((RGB) × 1440 215PPI |
| ΦΩΤΙΚΟΤΗΤΑ: | 450cd/m2 | Γωνία θέασης: | 80/80/80/80 (τύπος) |
| ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | Θερμοκρασία αποθήκευσης: -30 ~ 80 °C Θερμοκρασία λειτουργίας: -20 ~ 70 °C | ||
| Επισημαίνω: | Βιομηχανική LCD επιτροπή XGA,Αιχμηρή TFT LCD οθόνη SVGA |
||
| Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | ΤΜ120GDSP01 | |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 12.0" | Εφαρμογή | ||
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | - | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | -20 ~ 70 °C | Θερμοκρασία αποθήκευσης. | -30 ~ 80 °C |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 2160 ((RGB) × 1440 | Σημείο ορόσημο | 00,0392 × 0,1176 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.1176 × 0,1176 mm (H × V) [215PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 254.016 × 169,344 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 262.416×179.544 mm (H×V) | Βαθμός του περιγράμματος | 2.15/4.25 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 15:10 (H: V) | Στυλ σχήματος | Στενό (PCBA Bent, T≤3,0mm) | |
| Τρύπες & Κράφτες: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Βάρος | ΔΕΠ | Επιφάνεια | Σκληρή επικάλυψη |
| Βασικές πληροφορίες: | Φωτεινότητα | 450 cd/m2 (τύπος) | Αντιδιαστολή | 1000(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 80/80/80/80 (τύπος) | Οπτική λειτουργία | SFT, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.297Βι:0.313 | Αριθμοί χρώματος | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 7678K | Λευκή Ομοιότητα | - | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | 85% | sRGB | 99% κάλυψη |
| Adobe RGB | 85% κάλυψη | DCI-P3 | 88% κάλυψη | |
| Περπατήστε.2020 | 64% κάλυψη | Παρατηρήσεις | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Συχρότητα πλαισίου: | 60 Hz |
|---|---|
| Αντίστροφη σάρωση: | - Όχι, όχι. |
| Καταναλώσεις ενέργειας: | 4.25W (τύπος.) |
| Χαρακτηριστικά φώτων: | Σχήμα λαμπτήρα | Ματρί | Τύπος λαμπτήρα | WLED | Χρόνος ζωής | - |
|---|---|---|---|---|---|---|
| Αντικατάσταση | - | Ποσό | 9S6P | Θέση | Τύπος φωτισμού άκρων | |
| Ηλεκτρικός λαμπτήρας: | Εισαγωγή τάσης | 28.8V (τύπος.) | Τρέχουσα εισροή | 20mA (τύπος.) | ||
| Κατανάλωση | 3.4W (τύπος.) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Περιλαμβάνεται στην διεπαφή σήματος | Θέση | - | Οδηγός φανού | - Όχι, όχι. |
| Σύστημα σήματος: | eDP (4 λωρίδες), eDP1.3 | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | - | ||
| Κατανάλωση | 850 mW (τύπος) | |||||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | |||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| I-PEX | 20655-040Ε-01 | 0.3 mm | 40 πινάκια | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 254.016 ((W) × 169.344 ((H) mm, μέγεθος περίγραμμα 262.416 ((W) × 179.544 ((H) × 4.25 ((D) mm,με επεξεργασία επιφάνειας από σκληρή επικάλυψηΩς προϊόν SFT, κανονικά μαύρο, μεταδοτικό LCM, το TM120GDSP01 μπορεί να παρέχει φωτεινότητα οθόνης 450 cd/m2 1000:1 αναλογία αντίθεσης μετάδοσης, 80/80/80/80 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 25 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα από 16,7M χρώματα, επίσης με απόδοση χρωματικής γκάμας 85% (NTSC).απαιτείται επιπλέον εξωτερικός οδηγός υποβοηθητικού φωτισμούΤο TM120GDSP01 χρησιμοποιεί το eDP (4 Lanes) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 συνδέσμους συνδετήρα με τάση τροφοδοσίας ισχύος 3.3V (τύπος).
