Λεπτομέρειες:
|
| Ετικέτα: | Αιχμηρό | Διαγώνιο μέγεθος: | 15.0» |
|---|---|---|---|
| Απόφαση: | 1024 (RGB) ×768, XGA 85PPI | Γωνία θέασης: | 85/85/85/85 |
| Ηλεκτρική τροφοδοσία: | 3.3V (τύπος.) | Περιβάλλον: | Θερμοκρασία λειτουργίας: -20 ~ 70 °C · Θερμοκρασία αποθήκευσης: -25 ~ 70 °C |

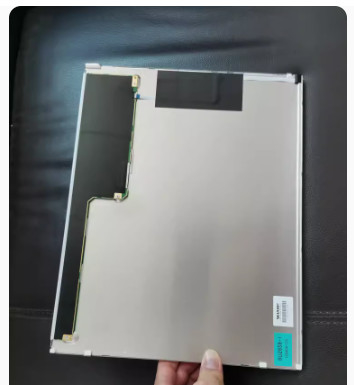

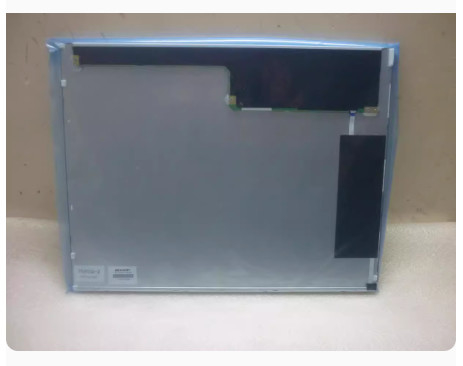

| Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | LQ150X1LX99 | |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 15.0" | Εφαρμογή | ||
| Τύπος οθόνης | α-Si TFT-LCD, LCM | Μοντέλο ψευδώνυμα | - | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | -20 ~ 70 °C | Θερμοκρασία αποθήκευσης. | -25 ~ 70 °C |
| Πολιτεία RoHS | Κατηγορία δονήσεων | 1.0G (9,8 m/s2) |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 1024 ((RGB) × 768 [XGA] | Σημείο ορόσημο | 00,099 × 0,297 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 00,297 × 0,297 mm (H × V) [85PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 304.128 × 228.096 mm (H × V) | Περιοχή Bezel | 307.4 × 231,3 mm (H × V) |
| Σχεδιασμός Dim. | 326.5 × 253,5 mm (H × V) | Βαθμό του περιγράμματος | 90,6±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 4Γεωγραφικό | Στυλ σχήματος | ||
| Τρύπες & Κράφτες: | Τρύπες πλευρικής τοποθέτησης (4-M3) στα αριστερά, δεξιά περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Βάρος | - | Επιφάνεια | Σκληρή επικάλυψη (3H) |
| Βασικές πληροφορίες: | Φωτεινότητα | - | Αντιδιαστολή | 1500(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 85/85/85/85 (τύπος) | Οπτική λειτουργία | ASV, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 35 (τύπος) (Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.305Βι:0.320 | Αριθμοί χρώματος | 262K/16.2M (6-bit / 6-bit + FRC) |
| Θερμοκρασία χρώματος | 7037K | Λευκή Ομοιότητα | 1.33 (μέγιστο) (πέντε βαθμοί) |
| Σύστημα σήματος: | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | 380/500mA (τύπος/μέγιστο.) | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | - | ||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |
| HRS | DF14H-20P-1.25H | 1.25 mm | 20 καρφίτσες | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 304.128 ((W) × 228.096 ((H) mm, μέγεθος περίγραμμα 326.5 ((W) × 253.5 ((H) × 10.1 ((D) mm, μέγεθος περιοχής προβολής 307.Ως ένα προϊόν ASV, κανονικά μαύρο, μεταδοτικό LCM, το LQ150X1LX99 μπορεί να παρέχει 1500:1 μεταδοτικό λόγο αντίθεσης, 85/85/85/85 (τύπος) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση θέασης για την Συμμετρία και ο χρόνος απόκρισης 35 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel προσδιορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + FRC για κάθε κουκίδα,που παρουσιάζει έτσι μια παλέτα 262K/16Αυτό το προϊόν υιοθέτησε WLED ως σύστημα υποβοηθητικού φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge, με LED Driver.που συνδέονται με 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος)
.
