Λεπτομέρειες:
|
| Ετικέτα: | ΚΑΣΤ | Διαγώνιο μέγεθος: | 16.0" |
|---|---|---|---|
| Απόφαση: | 2560 ((RGB) × 1600, WQXGA 188PPI | Γωνία θέασης: | 89/89/89/89 (τύπος) |
| Σύνοψη (mm): | 349.68 × 223,92 × 4,6 (H × V × D) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |

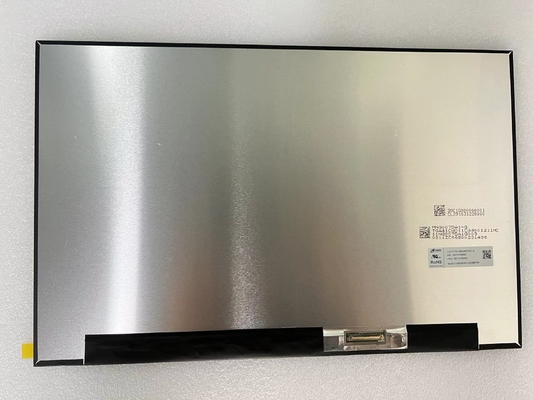

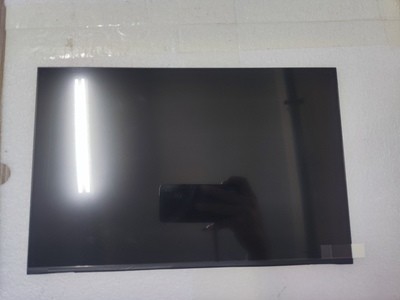

| Βασικές πληροφορίες: | Ετικέτα πάνελ | Πρότυπο πάνελ | MNG007DA1-N | |
|---|---|---|---|---|
| Διαγώνιο μέγεθος | 16.0" | Εφαρμογή | ||
| Τύπος οθόνης | LTPS TFT-LCD, LCM | Μοντέλο ψευδώνυμα | - | |
| Αξιόπιστη: | Εργασιακή θερμοκρασία | 0 ~ 50 °C | Θερμοκρασία αποθήκευσης. | -20 ~ 60 °C |
| Χαρακτηριστικά pixel: | Φόρμα pixel | 2560 ((RGB) × 1600 [WQXGA] | Σημείο ορόσημο | 0.04488 × 0,13464 mm (H × V) |
|---|---|---|---|---|
| Διαμόρφωση | Βόρεια λωρίδα RGB | Πιξέλες | 0.13464 × 0,13464 mm (H × V) [188PPI] | |
| Μηχανικό μέγεθος: | Πεδίο εμφάνισης | 3440,678 × 215,424 mm (H × V) | Περιοχή Bezel | - |
| Σχεδιασμός Dim. | 3490,68 × 223,92 mm (H × V) | Βαθμός του περιγράμματος | 2.45/4.6 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Τετράγωνο επίπεδο | Προσανατολισμός | Τύπος τοπίου |
| Αναλογία όψεων | 16:10 (H: V) | Στυλ σχήματος | Στενό (PCBA Bent, T≤3,0mm) | |
| Τρύπες & Κράφτες: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Βάρος | - | Επιφάνεια | Σκληρή επικάλυψη (3H), Ανάκλαση 6,5% (μέγιστο.) |
| Βασικές πληροφορίες: | Φωτεινότητα | - | Αντιδιαστολή | 1200(Τύπος) (Διαπεραστικό) |
|---|---|---|---|---|
| Γωνία θέασης | 89/89/89/89 (τύπος) | Οπτική λειτουργία | FFS, συνήθως μαύρο, μεταδοτικό | |
| Κατεύθυνση θέασης | Συμμετρία | Χρόνος απόκρισης | 25 (τύπος) ((Tr+Td) (ms) | |
| Χρωματική απόδοση: | Χρωματικότητα | Wx:0.313Βι:0.329 | Αριθμοί χρώματος | 16.7M (8-bit) |
| Θερμοκρασία χρώματος | 6485K | Λευκή Ομοιότητα | 1.25/1.67 (μέγιστος.) |
| Σύστημα σήματος: | eDP (4 λωρίδες), eDP1.4 | Λογική τάση | - | |||
|---|---|---|---|---|---|---|
| Ηλεκτρικό σήμα: | Εισαγωγή τάσης | 3.3V (τύπος) | Τρέχουσα εισροή | - | ||
| Χαρακτηριστικά διεπαφής: | Τύπος | Συνδετήρας | Θέση | |||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Πινάκια | Ποσό | Διαμόρφωση |

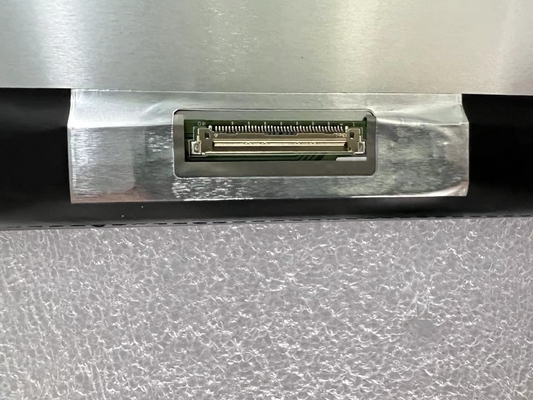

| I-PEX | 20455-040Ε-02 | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 344.678 ((W) × 215.424 ((H) mm, μέγεθος περίγραμμα 349.68 ((W) × 223.92 ((H) × 4.6 ((D) mm,με επεξεργασία επιφάνειας από σκληρή επικάλυψη (3H), Αντανάκλαση 6,5% (Max.), σχήμα τύπου Slim (PCBA Bent, T≤3,0mm). Ως προϊόν FFS, κανονικά μαύρο, μεταδοτικό LCM, το MNG007DA1-N μπορεί να παρέχει αναλογία αντίθεσης μεταδοτικού 1200:1, 89/89/89/89 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, η καλύτερη κατεύθυνση προβολής για την συμμετρία και ο χρόνος απόκρισης 25 (Typ.) ((Tr+Td) ms. Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα,Έτσι παρουσιάζοντας μια παλέτα από 16Αυτό το προϊόν υιοθέτησε το WLED ως σύστημα φώτισης πίσω που τοποθετήθηκε ως τύπος φωτισμού Edge και έχει διάρκεια ζωής 15K ώρες, με LED Driver.Το MNG007DA1-N χρησιμοποιεί το eDP (4 Lanes) ως σύστημα εισόδου σήματος, η οποία συνδέεται με 40 πινες Συνδέσμο με τάση τροφοδοσίας ισχύος 3,3V (τύπος.)
