Λεπτομέρειες:
|
| Ετικέτα: | ΚΑΠ | Διαγώνιο μέγεθος: | 15.6» |
|---|---|---|---|
| Απόφαση: | 1366 ((RGB) × 768, WXGA 100PPI | Φωτεινότητα: | 220 Cd/m ² |
| Γωνία θέασης: | 45/45/20/40 (τύπος.) (CR≥10) | Μαξ. Αξιολόγηση: | Θερμοκρασία αποθήκευσης: -20 ~ 60 °C Θερμοκρασία λειτουργίας: 0 ~ 50 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ 1 Συμβατό | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| NT1αρμόδιες υπηρεσίες | α-Si TFT-LCD, LCM | - | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Μέγεθος πίνακα: | 15.6 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1366 ((RGB) × 768, WXGA | Βόρεια λωρίδα RGB | 00,084 × 0,252 mm | 00,252 × 0,252 mm [100 PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 3440,232 × 193,536 χιλιοστά | - | 3500,73 × 205,64 χιλιοστά | 3.0/5.4 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:9 (W: H) | Τύπος τοπίου | Στενό (PCBA Bent, T≤3,0mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | 380g (μέγιστο) | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 220 cd/m2 (τύπος) | TN, κανονικά λευκό, μεταδοτικό | 500(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 45/45/20/40 (τύπος) | Στις έξι. | 12 (τύπος) ((Tr+Td) (ms) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K (6-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 45% | 63% | 47% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.54 (μέγιστο) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 212/303mA (τύπος/μέγιστο.) | 3.3V (τύπος) | 0.7/1.0W (τύπος/μέγιστο) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | eDP (1 λωρίδα), eDP1.2, HBR1 (2.7G/γραμμή) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΣΤΜ | MSAK24025P30 | 1 τεμάχιο | 0.5 mm | 30 πινάκια | Ειδικότερα: | |
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 4 χορδές | 9S4P | 15 χλμ. | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 20mA (τύπος.) | 27.0V (μέγιστο.) | |||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Περιλαμβάνεται στην διεπαφή σήματος | Με LED Driver | ||||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| - | 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 2.6W (μέγιστο.) | ||||

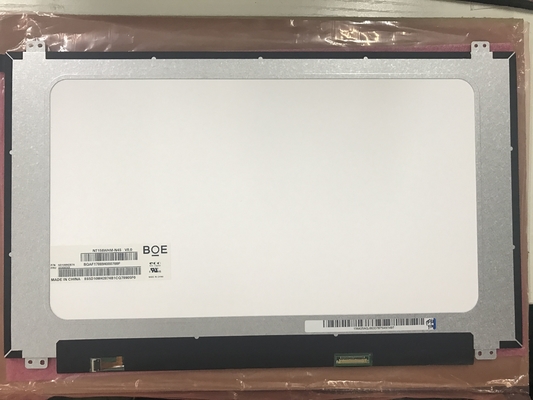

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργή περιοχή 344.232 ((W) × 193.536 ((H) mm, μέγεθος περίγραμμα 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επικάλυψη (3H), καθαρό βάρος 380g (Max.), σχήμα τύπου Slim (PCBA Bent, T≤3.0mm). Ως ένα TN, κανονικά λευκό, μεταδοτικό προϊόν LCM, NT156WHM-N46 μπορεί να παρέχει 220 cd/m2 φωτεινότητα οθόνης 500:1 αναλογία μεταδοτικής αντίθεσης, γωνία θέασης 45/45/20/40 (τύπος) (CR≥10) (L/R/U/D), καλύτερη κατεύθυνση θέασης στις 6 η ώρα και χρόνος απόκρισης 12 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K, επίσης με απόδοση χρωματικής γκάμας 45% (NTSC).Αυτό το προϊόν υιοθέτησε το 9S4P WLED ως σύστημα οπίσθιου φωτισμού, το οποίο τοποθετήθηκε ως τύπος φωτισμού Edge (κάτω πλευρά) και έχει διάρκεια ζωής 15K ώρεςΤο NT156WHM-N46 χρησιμοποιεί το eDP (1 Lane) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 30 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος)
