Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 12.1» |
|---|---|---|---|
| Απόφαση: | 1280 (RGB) ×800, WXGA 124PPI | Φωτεινότητα: | 500 cd/m ² |
| Βασικές πληροφορίες: | Ετικέτα | Σχήμα | Τύπος | Μοντέλο ψευδώνυμα |
|---|---|---|---|---|
| Ειδικότερα: | α-Si TFT-LCD, LCM | - | ||
| Αξιόπιστη: | RoHS | Θερμοκρασία λειτουργίας | Θέρμανση αποθήκευσης | Αντίσταση σε δονήσεις |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Μέγεθος πίνακα: | 12.1 ίντσες | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Απόφαση | Διατάξη των pixel | Σημεία (W × H) | Πιξέλες (W × H) |
| 1280 (RGB) × 800, WXGA | Βόρεια λωρίδα RGB | 00,068 × 0,204 mm | 0.204 × 0,204 mm [124PPI] | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (W × H) | Περιοχή κλίμακας (W × H) | Διάσταση περίγραμμα (W × H) | Βαθμός του περιγράμματος |
| 261.12 × 163,2 mm | 264.12 × 166,2 mm | 2770,7 × 180,6 mm | 80,7±0,5 mm | |
| Ειδικά χαρακτηριστικά: | Στυλ φόρμας | Αναλογία όψεων | Προσανατολισμός | Στυλ σχήματος |
| Τετράγωνο επίπεδο | 16:10 (W: H) | Τύπος τοπίου | ||
| Εγκατάσταση: | Τρύπες πλευρικής τοποθέτησης (4-M2) στο αριστερό, δεξί περίγραμμα | |||
| Άλλα χαρακτηριστικά: | Κάλυψη πάνελ | Βάρος | Επιφάνεια | |
| - | ΔΕΠ | Αντιφως (Haze 25%) | ||
| Βασικές πληροφορίες: | Φωτεινότητα | Τρόπος λειτουργίας | Αντιδιαστολή |
|---|---|---|---|
| 500 cd/m2 (Τύπος) | ADS, συνήθως μαύρο, μεταδοτικό | 1200(Τύπος) (Διαπεραστικό) | |
| Γωνία θέασης ((L/R/U/D) | Κατεύθυνση θέασης | Ταχύτητα απόκρισης | |
| 85/85/85/85 (τύπος) | Συμμετρία | 30 (τύπος) ((Tr+Td) (μμ) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Ποσότητα χρώματος | Λευκό χρώμα Χρωματικότητα |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 77% | 100% | 78% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Αλλαγή φωτεινότητας: | 1.25/1.43 (τύπος/μέγιστο) (π.χ. 9 βαθμοί) | ||
| Ηλεκτρικό σήμα: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (μίν./τύπος/μέγιστος.) | 3.3V (τύπος) | 0.5/0.59/0.66W (Μίν./τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Διασύνδεση | |||
| Συνδετήρας | Ηλεκτρονικά συστήματα (LVDS) (1 ch, 6/8 bit) | |||||
| Διασύνδεση σήματος: | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| HRS | DF19G-20P-1H | 1 τεμάχιο | 10,0 mm | 20 καρφίτσες | ||
| Χαρακτηριστικά φώτων: | Τύπος | Θέση | Σχήμα | Ποσό | Ζωή (Ωρες) | Αντικατάσταση |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτεινής γωνίας (κάτω πλευρά) | 4 χορδές | 12S4P | 50 χιλιάρικα. | - | |
| WLED Ηλεκτρική: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 160mA (τύπος) | 38.4/39.6V (τύπος/μέγιστο.) | 6.14/6.34W (τύπος/μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Τύπος | Οδηγός WLED | |||
| - | Συνδετήρας | Με LED Driver | ||||
| Λεπτομέρειες διεπαφής | Ετικέτα | Σχήμα | Ποσό | Πιν Πίτς | Πινάκια | Αναθέτηση καρφίτσας |
| ΣΤΜ | MSA24038P6 | 1 τεμάχιο | 1.25 mm | 6 καρφίτσες | ||
| Ηλεκτρικός οδηγός: | Τρέχουσα εισροή | Εισαγωγή τάσης | Κατανάλωση | |||
| 620mA (μέγιστο) | 12±1,2V | 7.45W (μέγιστο.) | ||||

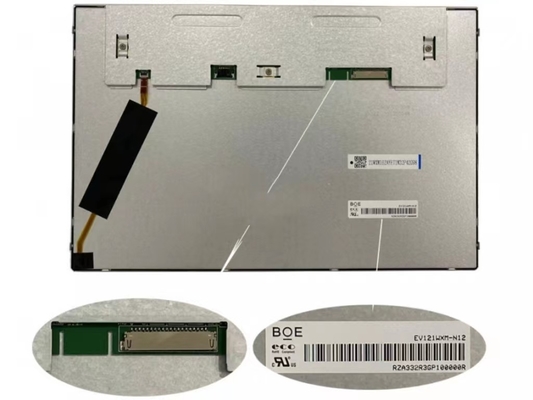

Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό περιοχή 261.12 ((W) × 163.2 ((H) mm, μέγεθος περίγραμμα 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm, μέγεθος περιοχής προβολής 264.12 ((W) × 166.2(H) mm, με επιφανειακή επεξεργασία Antiglare (Haze 25%), καθαρό βάρος TBD. Ως ADS, κανονικά μαύρο, διαπεραστικό προϊόν LCM, το EV121WXM-N12 μπορεί να παρέχει φωτεινότητα οθόνης 500 cd/m2 1200:1 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος.) ((CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης σε Συμμετρία, και χρόνος απόκρισης 30 (τύπος.) ((Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 6-bit / 6-bit + Hi-FRC για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα χρωμάτων 262K/16.7M, επίσης με απόδοση χρωματικής γκάμας 100% (sRGB).Αυτό το προϊόν υιοθέτησε 12S4P WLED ως είναι σύστημα φώτισης που τοποθετήθηκε ως Edge φωτισμού τύπου (κάτω πλευρά) και έχουν ένα χρόνο ζωής εργασίας των 50K ώρεςΤο EV121WXM-N12 χρησιμοποιεί LVDS (1 ch, 6/8-bit) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 20 πινές Συνδέσμο με τάση τροφοδοσίας 3.3V (τύπος.
