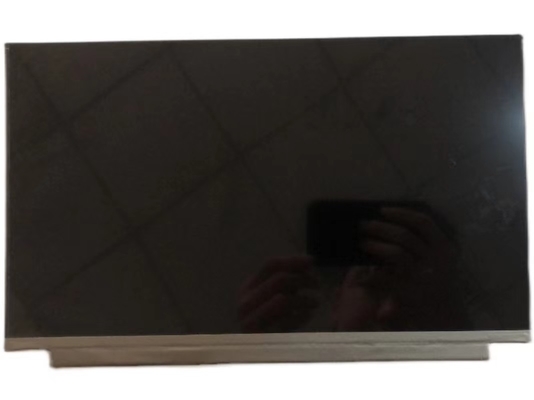

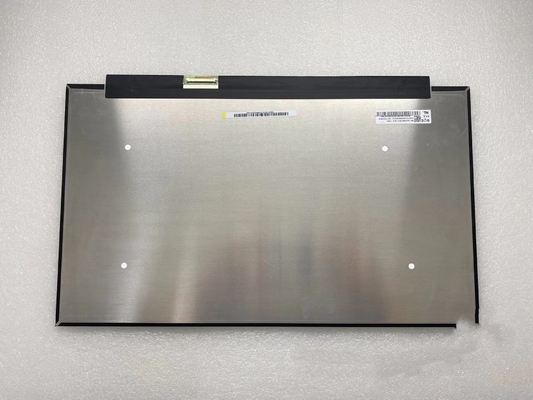

Λεπτομέρειες:
|
| ΕΜΑΡΚΑ: | ΑΕΠ | Διαγώνιο μέγεθος: | 15.6" |
|---|---|---|---|
| Απόφαση: | 3840 ((RGB) × 2160, UHD 283PPI | Φωτεινότητα: | 400 cd/m ² |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| Β156ZAN03.1 | LTPS TFT-LCD, LCM | AUO31EB | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 400 (τύπος) | 85/85/85/85 (τύπος) | 30 (τύπος) ((Tr+Td) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | AHVA, συνήθως μαύρο, μεταδοτικό | 1200: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 99% | 100% | 100% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 90% | 74% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25 (μέγιστο) ((5 βαθμοί) | ||
| Μέγεθος πίνακα: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 3840 ((RGB) × 2160 [UHD] | Βόρεια λωρίδα RGB | 0.08964×0.08964 [283PPI] | 0.02988×0.08964 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.218(H) × 193.622(V) | - | 348.22(H) × 215.21(V) | 2.45/2.6 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | Στενό (PCBA επίπεδο, T≤3,2 mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 320g (μέγιστο) | - | Αντιφως | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | - | - | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 9.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | - | 5.8W (μέγιστο.) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 633mA (μέγιστο.) | 1.9W (τύπος.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| Επικαιροποίηση των οδικών διαδρομών | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| I-PEX | 20455-040E-12R | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||
Η πυκνότητα των εικονοστοιχείων του είναι 283 PPI. Όσο για τις μηχανικές λεπτομέρειες, έχει ενεργό εμβαδόν 344.218 mm,μέγεθος περίγραμμα 348.22 ((W) × 215.21 ((H) × 2.6 ((D) mm, με επεξεργασία επιφάνειας από αντιφως, καθαρό βάρος 320g (Max.), σχήμα στυπή Slim (PCBA Flat, T≤3.2mm). Ως AHVA, κανονικά μαύρο, μεταδοτικό προϊόν LCM, B156ZAN03.1 κουτάκι παρέχει 400 cd/m2 φωτεινότητα 12001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στο Symmetry και χρόνος απόκρισης 30 (τύπος) (Tr+Td) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα σήμα κλίμακας γκρι 8 bit για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (Adobe).Αυτό το προϊόν υιοθέτησε WLED, όπως είναι backlight systerm η οποία τοποθετήθηκε ως Edge φωτεινό τύπο και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο B156ZAN03.1 χρησιμοποιεί το eDP (4 λωρίδες) ως σύστημα εισόδου σήματος, το οποίο συνδέεται από 40 συνδέσμους με τάση τροφοδοσίας 3.3V (τύπος)
