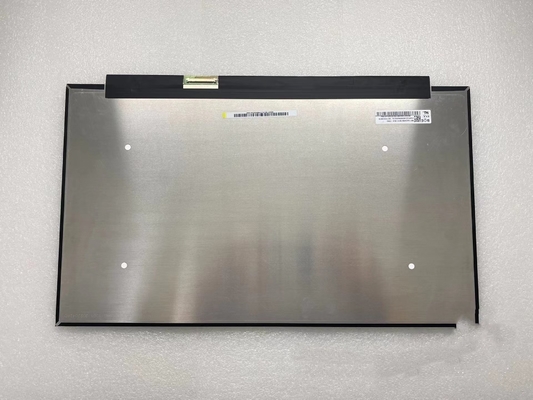

Λεπτομέρειες:
|
| Ετικέτα: | BOE | Διαγώνιο μέγεθος: | 15.6» |
|---|---|---|---|
| Απόφαση: | 2560 ((RGB) × 1440, Quad-HD 188PPI | Φωτεινότητα: | 300 cd/m ² |
| Γωνία θέασης: | 85/85/85/85 (τύπος) | Περιβάλλον: | Θερμοκρασία λειτουργίας: 0 ~ 50 °C · Θερμοκρασία αποθήκευσης: -20 ~ 60 °C |
| Βασικές πληροφορίες: | Κατασκευαστής | Πρότυπο πάνελ | Τύπος οθόνης | Ονοματεπώνυμα |
|---|---|---|---|---|
| ΝΕ156QHM-NY1 | Οξείδιο TFT-LCD, LCM | ΒΟΕ0973 | ||
| Περιβάλλον: | Πολιτεία RoHS | Εργασιακή θερμοκρασία | Θερμοκρασία αποθήκευσης. | Επίπεδο δονήσεων |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Βασικές πληροφορίες: | Φωτεινότητα (cd/m2) | Γωνία θέασης (L/R/U/D) | Χρόνος απόκρισης (μ) |
|---|---|---|---|
| 300 (Τύπος.) | 85/85/85/85 (τύπος) | 9 (τύπος) (Tr+Td), 3 (τύπος) (G έως G) (OD) | |
| Καλύτερη θέα | Τρόπος εμφάνισης | Αντιδιαστολή | |
| Συμμετρία | ADS, συνήθως μαύρο, μεταδοτικό | 1000: 1 (τύπος) (μεταδοτικό) | |
| Χρώμα οθόνης: | Θερμοκρασία χρώματος | Εμφάνιση χρωμάτων | Λευκή συντεταγμένη |
| 6485K | 16.7M (8-bit) | Χ:0.313" Υ:0.329 | |
| 1931 Χρώμα Γάμουτ: | Αναλογία NTSC | Κάλυψη sRGB | Adobe RGB κάλυψη |
| 97% | 100% | 89% | |
| Η κάλυψη του DCI-P3 | Περιεκτικότητα Rec.2020 | Παρατηρήσεις | |
| 100% | 72% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Λευκή παραλλαγή: | 1.25/1.67 (μέγιστος.) | ||
| Μέγεθος πίνακα: | 15.6" | |||
|---|---|---|---|---|
| Χαρακτηριστικά pixel: | Φόρμα pixel | Διαμόρφωση pixel | Πιξέλες (mm) | Σημεία (μμ) |
| 2560 ((RGB) × 1440 [Quad-HD] | Βόρεια λωρίδα RGB | 0.13446×0.13446 [188PPI] | 0.04482×0.13446 | |
| Μηχανικό μέγεθος: | Ενεργός χώρος (mm) | Περιοχή περιστροφής (mm) | Διάσταση περίγραμμα (mm) | Βαθμός περιγράμματος (mm) |
| 344.22 ((H) × 193.62 ((V) | - | 350.66 ((H) × 216.14 ((V) | 2.4/2.6 (τύπος/μέγιστο) mm | |
| Ειδικά χαρακτηριστικά: | Φόρμα | Προσανατολισμός | Αναλογία όψεων | Στυλ σχήματος |
| Τετράγωνο επίπεδο | Τύπος τοπίου | 16:9 (H:V) | Σλιπ (PCBA επίπεδα, T≤3,2 mm) | |
| Εγκατάσταση: | Χωρίς | |||
| Άλλα στοιχεία: | Βάρος | Κάλυψη πάνελ | Θεραπεία | |
| 285g (μέγιστο.) | - | Αντιφωτιστική, σκληρή επίστρωση (3H) | ||
| Χαρακτηριστικά της λάμπας: | Τύπος | Θέση | Ποσότητα | Σχήμα | Ζωή (Ωρες) | Ανταλλαγή λαμπτήρων |
|---|---|---|---|---|---|---|
| WLED | Τύπος φωτισμού άκρων | 11S5P | 5 χορδές | 15 χλμ. | - | |
| Χαρακτηριστικά διεπαφής: | Θέση | Οδηγός φώτων πίσω | Τύπος | |||
| - | Με LED Driver | Περιλαμβάνεται στην διεπαφή σήματος | ||||
| Ηλεκτρικός οδηγός: | Προμήθεια τάσης | Τρέχουσα προσφορά | Κατανάλωση ενέργειας | |||
| 5.0/12.0/21.0V (Μίν./τύπος/μέγιστος.) | 3730,3 mA (μέγιστο.) | 4.48W (μέγιστο) | ||||
| Ηλεκτρική οδήγηση: | Προμήθεια τάσης | Τρέχουσα προσφορά | Δύναμη | |||
|---|---|---|---|---|---|---|
| 3.3V (τύπος) | 6360,4 mA (μέγιστο.) | 2.1W (μέγιστο.) | ||||
| Χαρακτηριστικά διεπαφής: | Θέση | Σήμα | Τύπος | |||
| eDP (4 λωρίδες), eDP1.4, HBR2 (5,4G/γραμμή) | Συνδετήρας | |||||
| Λεπτομέρειες συνδέσμου: | Ετικέτα | Σχήμα | Πιν Πίτς | Ποσότητα πιν | Ποσότητα | Διαμόρφωση |
| ΣΤΜ | MSAK24025P40 | 0.5 mm | 40 πινάκια | 1 τεμάχιο | ||
Όσον αφορά τις μηχανικές λεπτομέρειες, διαθέτει ενεργό εμβαδόν 344.22 ((W) × 193.62 ((H) mm, μέγεθος περιγράμματος 350.66 ((W) × 216.14 ((H) × 2.6 ((D) mm,με επεξεργασία επιφάνειας από Antiglare, σκληρή επίστρωση (3H), καθαρό βάρος 285g (μέγιστο), σχήμα στυπ Slim (PCBA Flat, T≤3,2mm).NE156QHM-NY1 μπορεί να παρέχει 300 cd/m2 φωτεινότητα οθόνης 10001 αναλογία αντίθεσης μετάδοσης, 85/85/85/85 (τύπος) (CR≥10) (L/R/U/D) γωνία θέασης, καλύτερη κατεύθυνση θέασης στην Συμμετρία και χρόνος απόκρισης 9 (τύπος) (Tr+Td), 3 (τύπος) (G έως G) (OD) ms.Η κλίμακα γκρι ή η φωτεινότητα του υπο-pixel καθορίζεται με ένα 8-bit σήμα κλίμακας γκρι για κάθε κουκίδα, παρουσιάζοντας έτσι μια παλέτα 16,7M χρωμάτων, επίσης με απόδοση χρωματικής γκάμας 100% (DCI-P3).Αυτό το προϊόν υιοθέτησε 11S5P WLED ως είναι σύστημα φώτα πίσω που τοποθετήθηκε ως Edge είδος φωτός και έχουν ένα χρόνο ζωής εργασίας των 15K ώρεςΤο NE156QHM-NY1 χρησιμοποιεί το eDP (4 λωρίδες) ως σύστημα εισαγωγής σήματος, το οποίο συνδέεται από 40 συνδέσμους συνδετήρα με τάση τροφοδοσίας 3.3V (τύπος)
